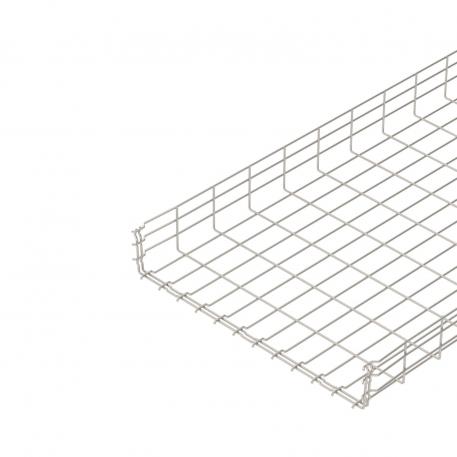

Mrežasti nosač kablova GR-Magic® 105 A4 3000 | 600 | 105 | 4,8 | 554 | ne

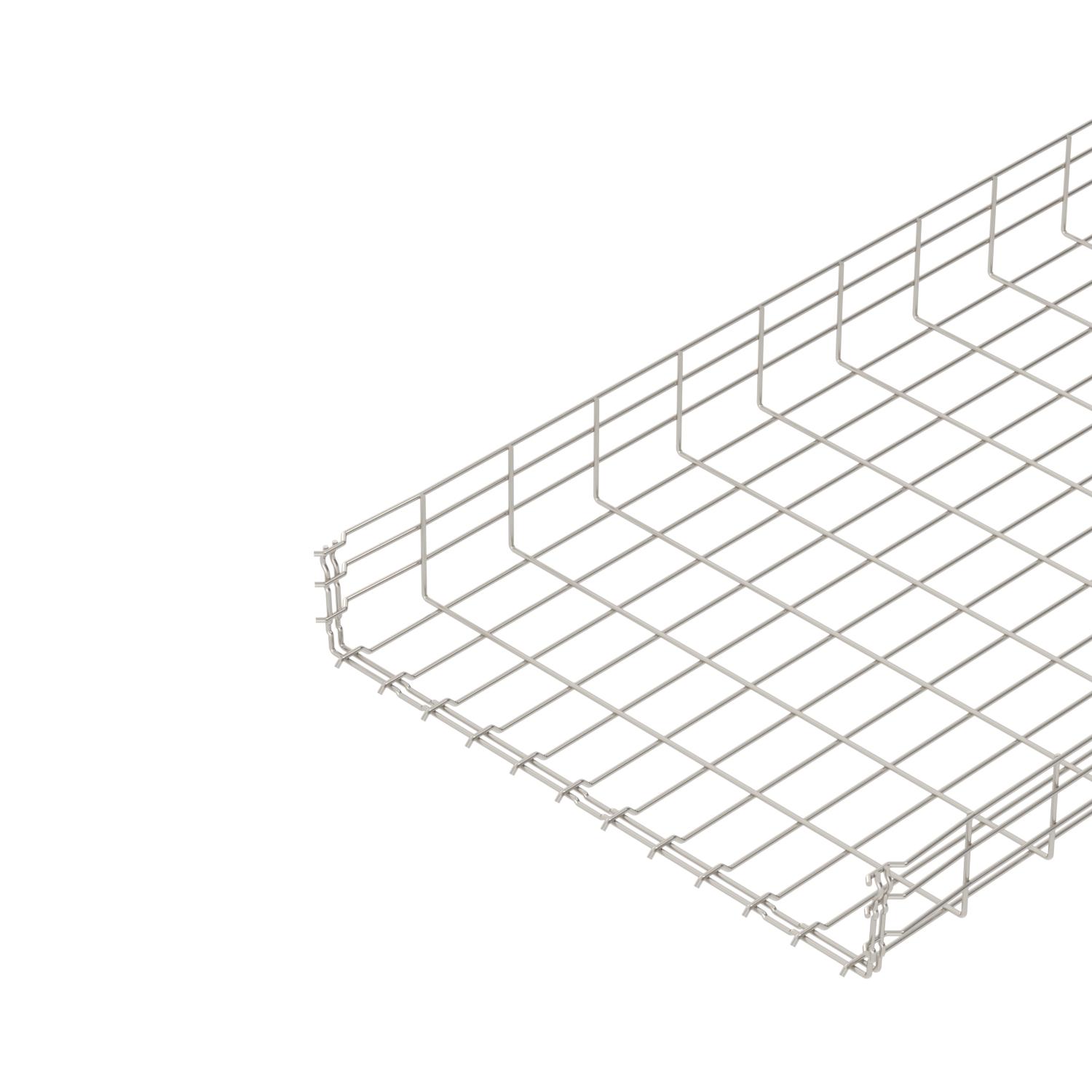

Mrežasti nosač kablova GR-Magic® 105 A4

Br.art. 6002485 | EAN 4012195875017

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	105 mm

Prečnik žice

Korisni presek

Održavanje funkcionalnosti	ne

Opis proizvoda

Opis proizvoda

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 105 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm.

Tehnički podaci

Tehnički podaci

Boja	oplemenjeni čelik
Dimenzija	105x600x3000
Integrisana pregrada	bez
Izvedba-za velike raspone	ne
Korisni presek	554 cm²
Korisni presek	55400 mm²
Materijal	plemeniti čelik, nerđajući 1.4401
Nerđajući čelik, nagrižen	da

Oblik profila	U-Oblik
Održavanje funkcionalnosti	ne
Površina	svetlo, naknadno obrađeno
Prečnik žice	4,8 mm
Spojnica bez vijaka	da
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

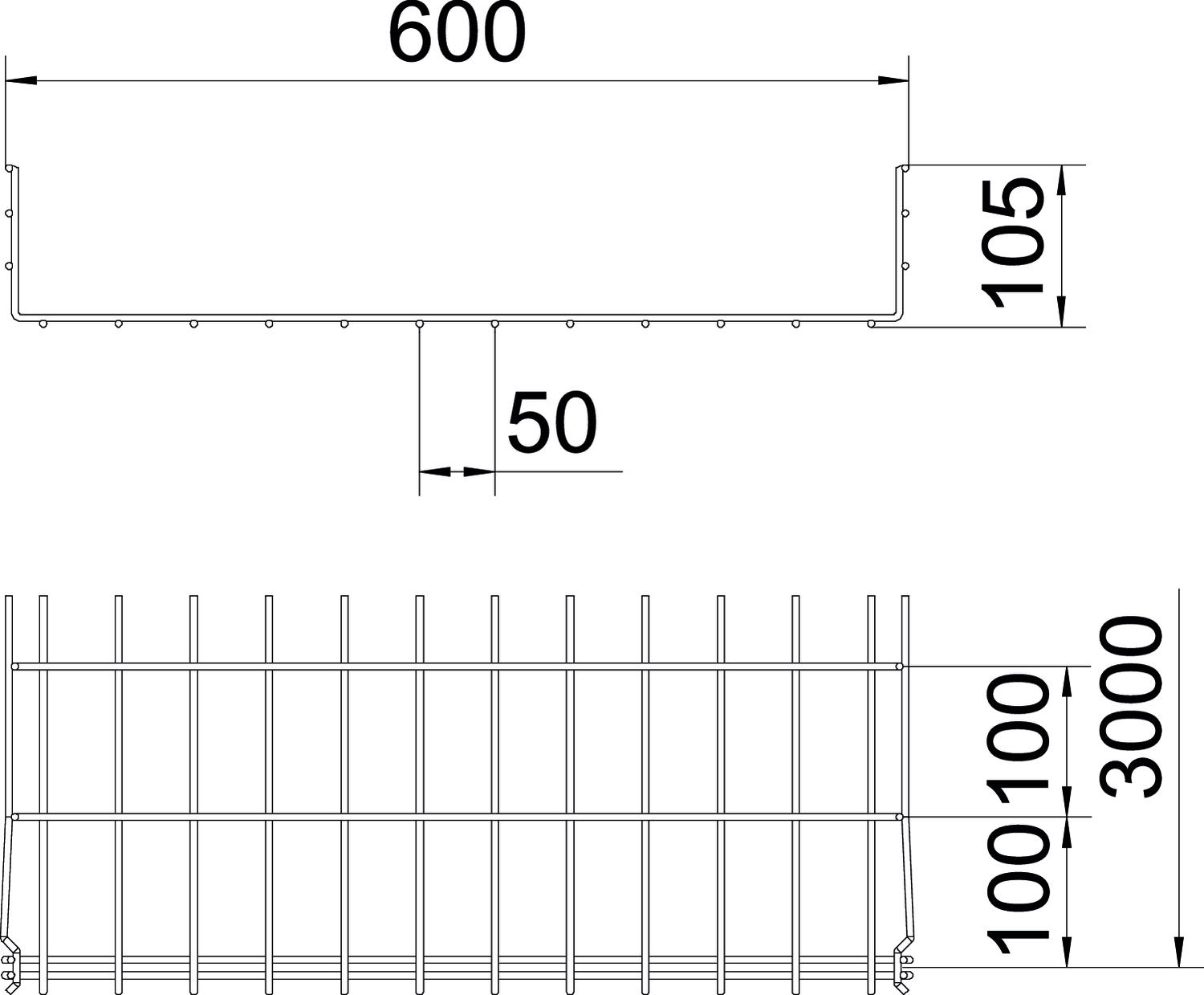

Dimenzije

Dimenzija B	600 mm
Dimenzija H	108 mm
Dužina	3000 mm
Širina	23,62 in

Širina	600 mm
Visina	4,13 in
Visina	105 mm

Zaťaženie

Rastojanje među konzolama 1,0m	1,25 kN/m
Rastojanje među konzolama 1,5m	0,85 kN/m
Rastojanje među konzolama 2,0m	0,6 kN/m

Rastojanje među konzolama 2,5m	0,42 kN/m
Rastojanje među konzolama 3,0m	0,3 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	17,8821 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	17,8821 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

Dijagram opterećenja Mrežasti nosač kablova tipa GRM 105

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
GRM 105 100 A4	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	ne	6002475	m	3 m
GRM 105 150 A4	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	ne	6002476	m	3 m
GRM 105 200 A4	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	ne	6002477	m	3 m
GRM 105 300 A4	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	ne	6002479	m	3 m
GRM 105 400 A4	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	ne	6002481	m	3 m
GRM 105 500 A4	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	ne	6002483	m	3 m
GRM 105 600 A4	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	ne	6002485	m	3 m
