Mrežasti nosač kablova GR-Magic® 105 FT 3000 | 150 | 105 | 3,9 | 130 | ne

Mrežasti nosač kablova GR-Magic® 105 FT

Br.art. 6002433 | EAN 4012196021352

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	105 mm

Prečnik žice

Korisni presek

Održavanje funkcionalnosti	ne

Opis proizvoda

Opis proizvoda

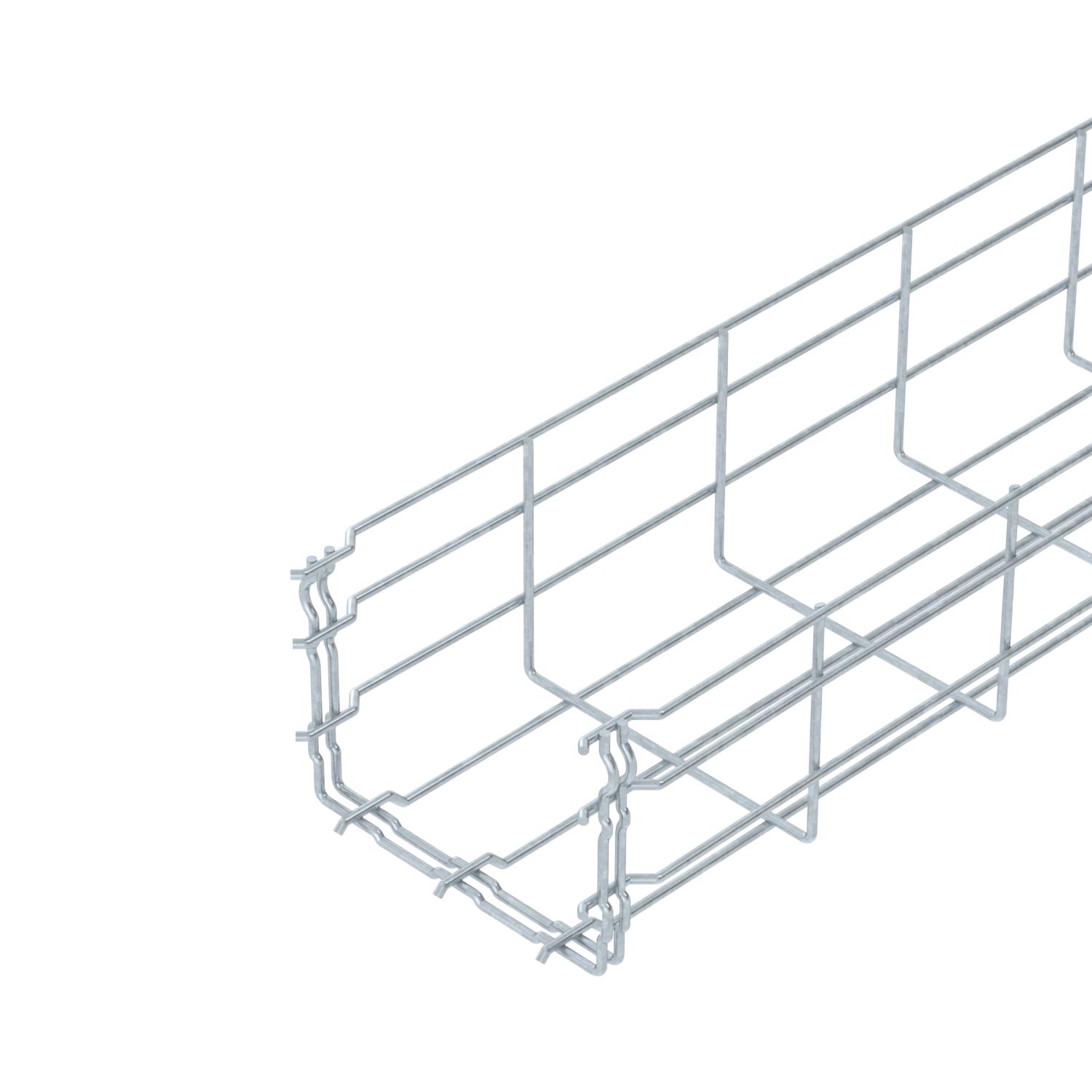

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 105 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm.

Tehnički podaci

Tehnički podaci

Boja	cink
Dimenzija	105x150x3000
Integrisana pregrada	bez
Izvedba-za velike raspone	ne
Korisni presek	13000 mm²
Korisni presek	130 cm²
Materijal	Čelik
Nerđajući čelik, nagrižen	ne

Oblik profila	U-Oblik
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Prečnik žice	3,9 mm
Spojnica bez vijaka	da
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

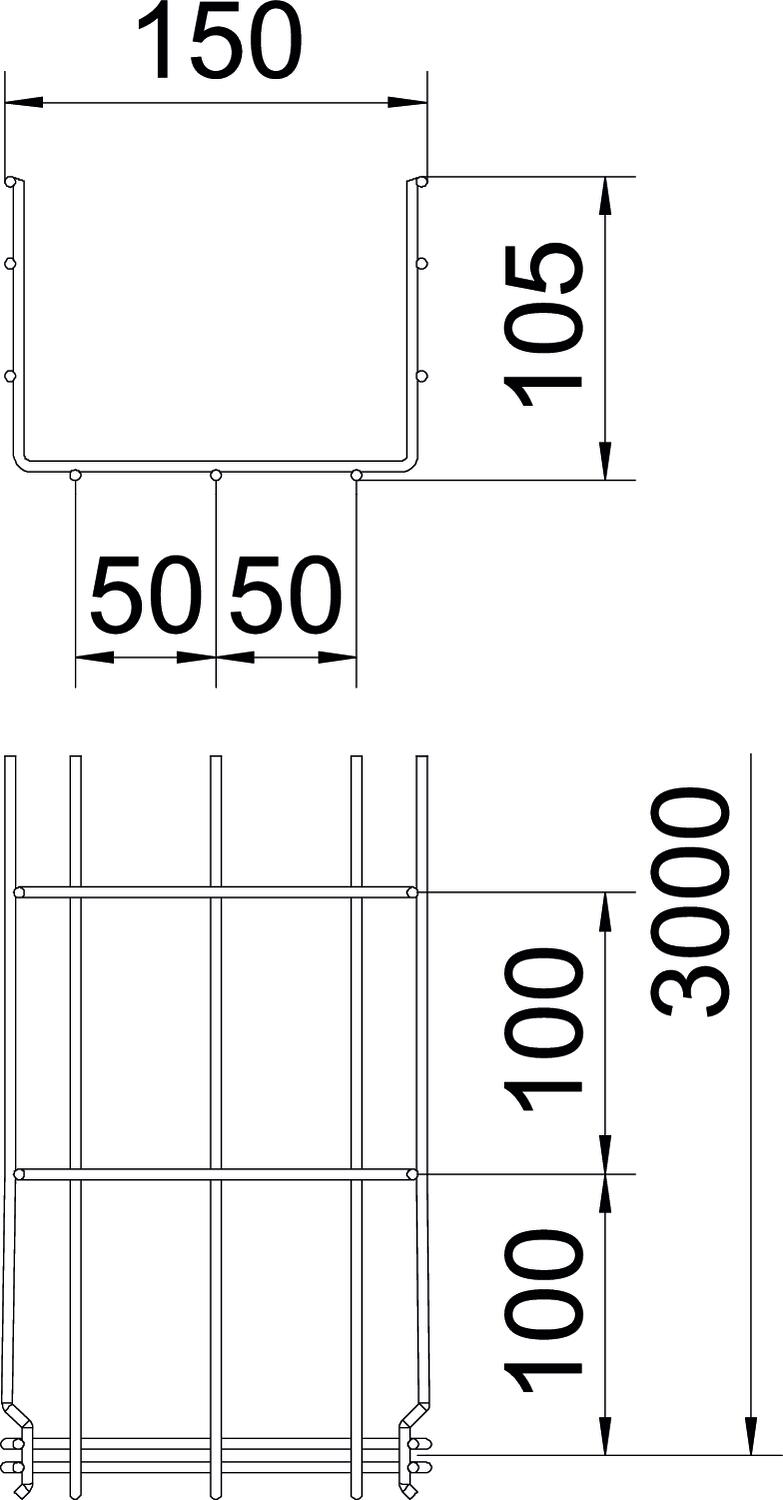

Dimenzije

Dimenzija B	150 mm
Dimenzija H	108 mm
Dužina	3000 mm
Širina	150 mm

Širina	5,91 in
Visina	4,13 in
Visina	105 mm

Zaťaženie

Rastojanje među konzolama 1,0m	0,8 kN/m
Rastojanje među konzolama 1,5m	0,55 kN/m
Rastojanje među konzolama 2,0m	0,37 kN/m

Rastojanje među konzolama 2,5m	0,27 kN/m
Rastojanje među konzolama 3,0m	0,25 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	2,4443 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	2,4443 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

Dijagram opterećenja Mrežasti nosač kablova tipa GRM 105

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	ne	6002431	m	3 m
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	ne	6002433	m	3 m
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	ne	6002435	m	3 m
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	ne	6002437	m	3 m
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	ne	6002439	m	3 m
GRM 105 450 FT	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	ne	6002441	m	3 m
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	ne	6002443	m	3 m
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	ne	6002445	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje

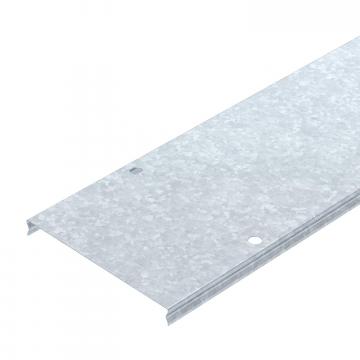

Poklopac za mrežasti nosač kablova, uskočni FT	DGRR 150 FT	6001824	m	3 m
Ugaona spojnica FT	GEV 36 FT	6016723	Komad	20 Komad

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Stezni komad za pričvršćivanje pregrada	KS GR A2	6062282	Komad	30 Komad
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m
Završni lim za kablove FT	KAB GR FT	6220142	Komad	10 Komad
