Mrežasti nosač kablova GR-Magic® 105 G 3000 | 500 | 105 | 4,8 | 459 | ne

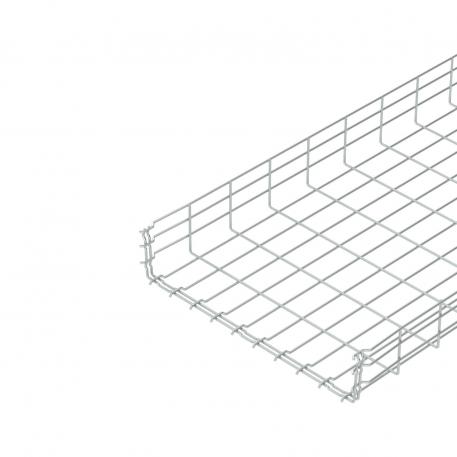

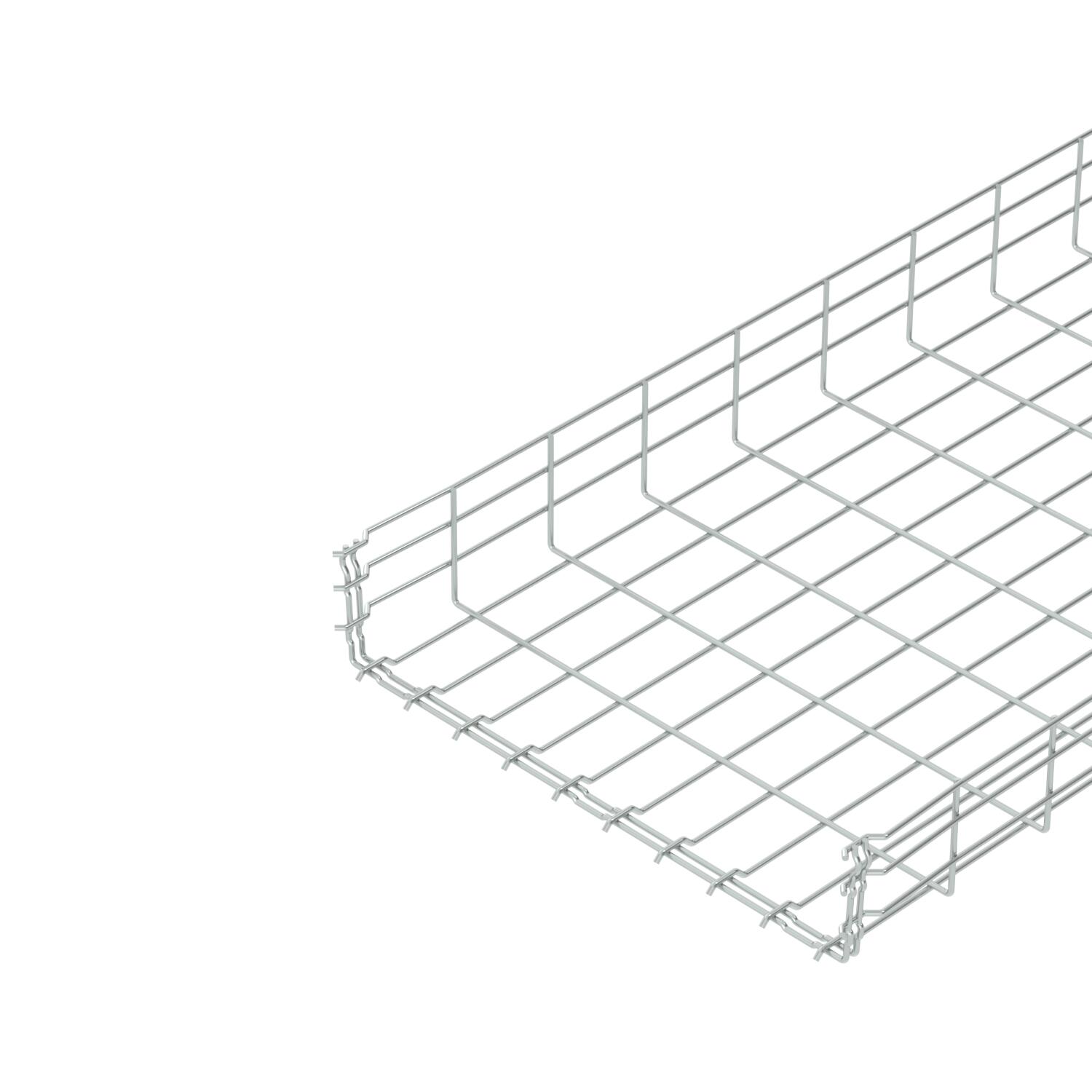

Mrežasti nosač kablova GR-Magic® 105 G

Br.art. 6002415 | EAN 4012196020997

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	105 mm

Prečnik žice

Korisni presek

Održavanje funkcionalnosti	ne

Opis proizvoda

Opis proizvoda

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 105 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm.

Tehnički podaci

Tehnički podaci

Boja	cink
Dimenzija	105x500x3000
Integrisana pregrada	bez
Izvedba-za velike raspone	ne
Korisni presek	459 cm²
Korisni presek	45900 mm²
Materijal	Čelik
Nerđajući čelik, nagrižen	ne

Oblik profila	U-Oblik
Održavanje funkcionalnosti	ne
Površina	galvanski pocinkovano
Prečnik žice	4,8 mm
Spojnica bez vijaka	da
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

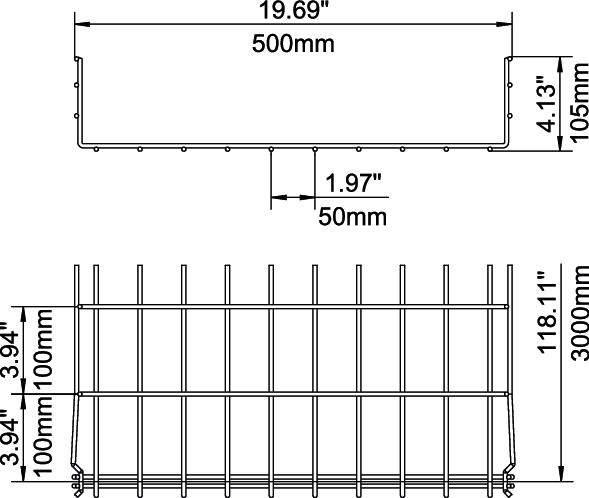

Dimenzije

Dimenzija B	500 mm
Dimenzija H	108 mm
Dužina	3000 mm
Širina	19,69 in

Širina	500 mm
Visina	105 mm
Visina	4,13 in

Zaťaženie

Rastojanje među konzolama 1,0m	1,6 kN/m
Rastojanje među konzolama 1,5m	0,8 kN/m
Rastojanje među konzolama 2,0m	0,5 kN/m

Rastojanje među konzolama 2,5m	0,33 kN/m
Rastojanje među konzolama 3,0m	0,3 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	5,8871 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	5,8871 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
GRM 105 100 G	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	ne	6002402	m	3 m
GRM 105 150 G	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	ne	6002404	m	3 m
GRM 105 200 G	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	ne	6002406	m	3 m
GRM 105 300 G	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	ne	6002408	m	3 m
GRM 105 400 G	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	ne	6002410	m	3 m
GRM 105 450 G	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	ne	6002413	m	3 m
GRM 105 500 G	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	ne	6002415	m	3 m
GRM 105 600 G	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	ne	6002417	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac za mrežasti nosač kablova, uskočni FS	DGRR 500 FS	6001852	m	3 m
Ugaona spojnica G	GEV 36 G	6016715	Komad	20 Komad

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Pregrada 85 FS	TSG 85 FS	6062114	m	3 m
Stezni komad za pričvršćivanje pregrada	KS GR A2	6062282	Komad	30 Komad
Završni lim za kablove FS	KAB GR FS	6220139	Komad	10 Komad
