Mrežasti nosač kablova GR-Magic® 55 A2 3000 | 600 | 55 | 4,8 | 265 | ne

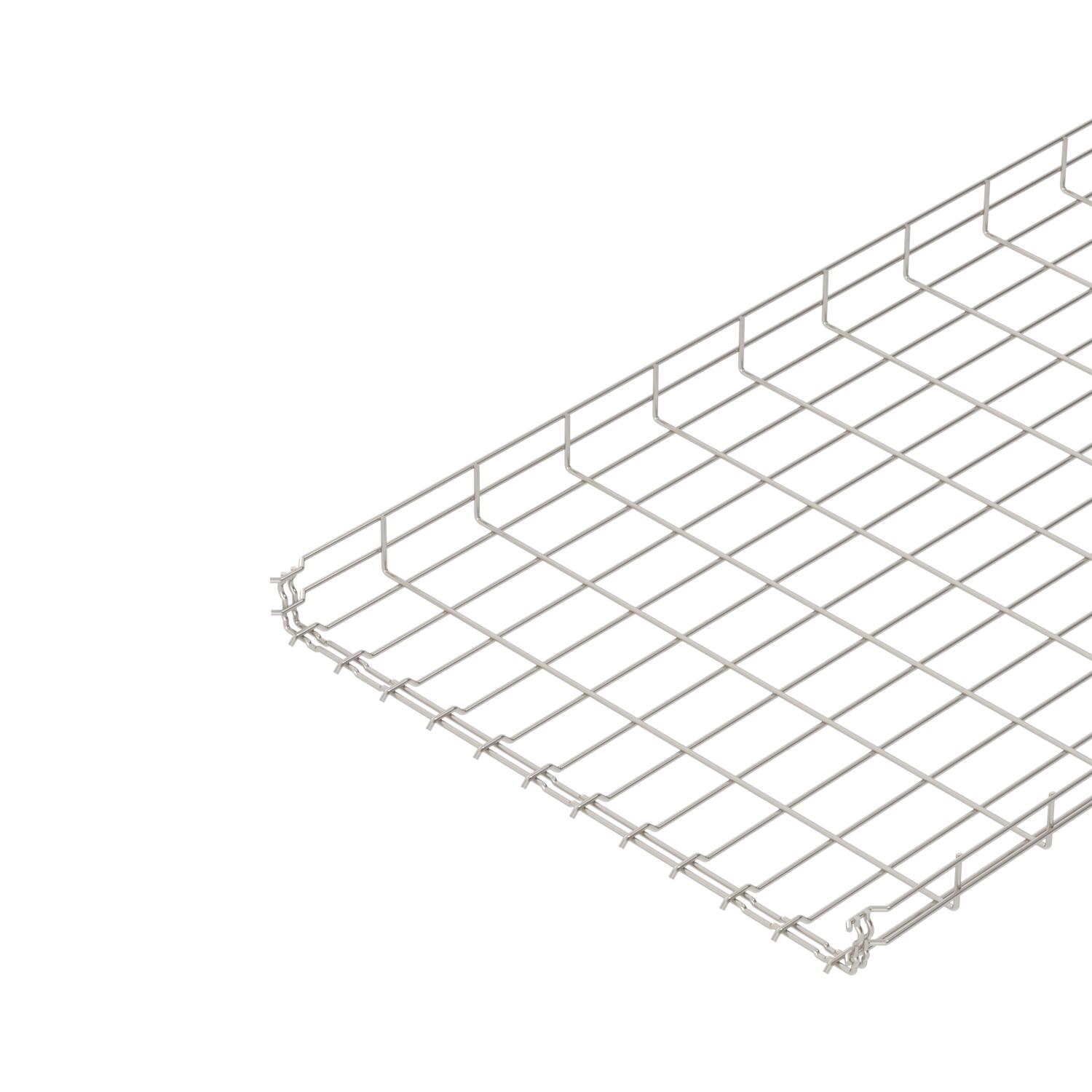

Mrežasti nosač kablova GR-Magic® 55 A2

Br.art. 6001085 | EAN 4012196102310

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	55 mm

Prečnik žice

Korisni presek

Održavanje funkcionalnosti

Opis proizvoda

Opis proizvoda

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 55 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm (izuzetak GRM 55/50 = 20 x 100 mm).

Tehnički podaci

Tehnički podaci

Boja	oplemenjeni čelik
CO2 otisak (GWP) od kolevke do kapije	15,9656 kg CO2e / 1 Metar

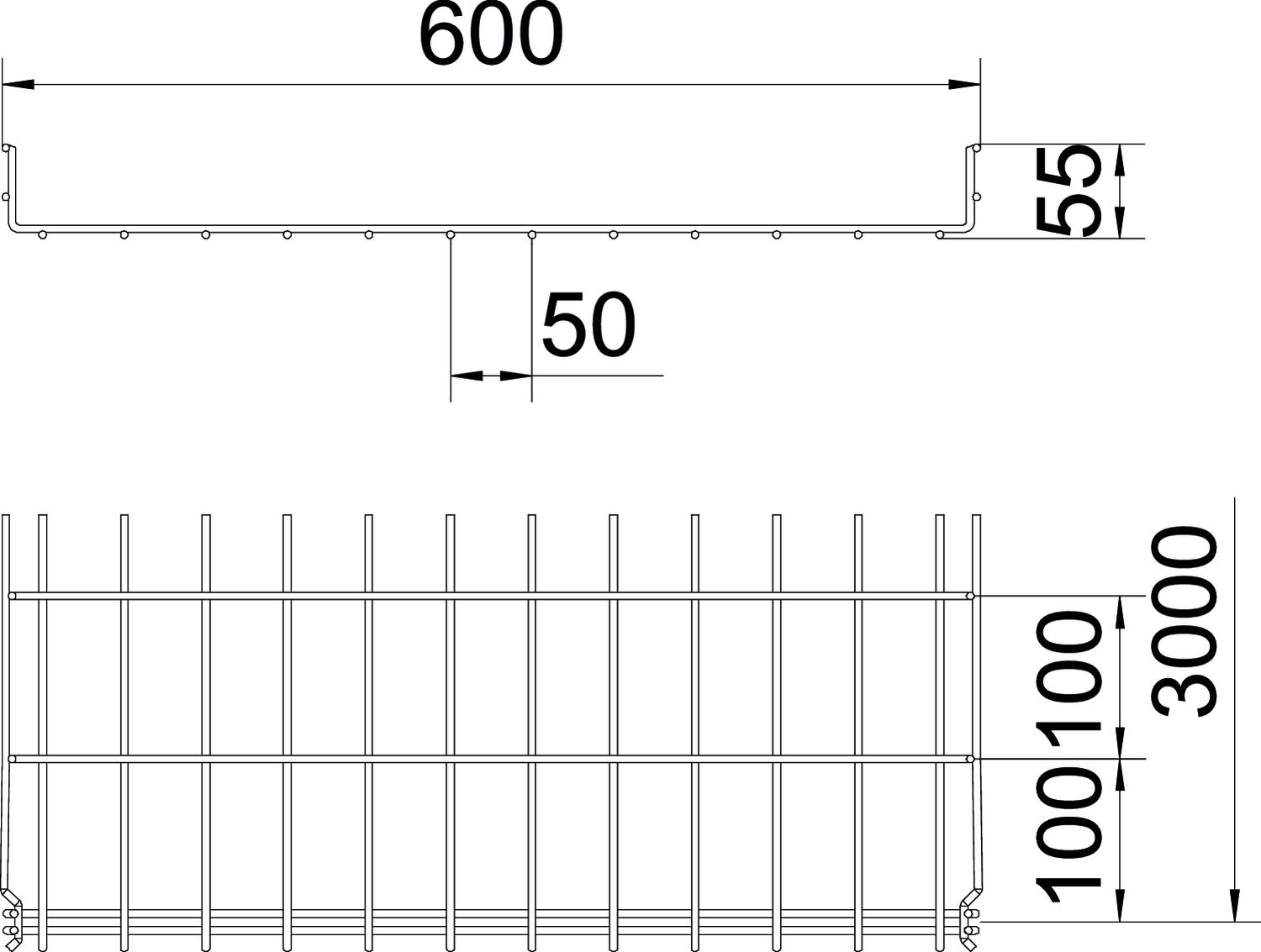

Dimenzija	55x600x3000
Dimenzija B	600 mm
Dimenzija H	58 mm
Dužina	3000 mm
Integrisana pregrada	bez
Korisni presek	265 cm²
Korisni presek	26500 mm²
Materijal	plemeniti čelik, nerđajući 1.4301
Nerđajući čelik, nagrižen	da
Oblik profila	U-Oblik
Održavanje funkcionalnosti	ne
Površina	svetlo, naknadno obrađeno

Prečnik žice	4,8 mm
Rastojanje među konzolama 1,0m	0,9 kN/m
Rastojanje među konzolama 1,5m	0,6 kN/m
Rastojanje među konzolama 2,0m	0,3 kN/m
Rastojanje među konzolama 2,5m	0,25 kN/m
Širina	23,62 in
Širina	600 mm
Spojnica bez vijaka	da
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Visina	2,17 in
Visina	55 mm
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje

Tehnički podaci

Dijagram opterećenja mrežastog nosača kablova tipa GRM 55 VA

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	da	6001070	m	3 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	da	6001072	m	3 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	da	6001074	m	3 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	da	6001076	m	3 m
GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	da	6001078	m	3 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	da	6001080	m	3 m
GRM 55 500 A2	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ne	6001082	m	3 m
GRM 55 600 A2	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ne	6001085	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac za mrežasti nosač kablova, uskočni A2	DGRR 600 A2	6001874	m	3 m
Ugaona spojnica A2	GEV 36 A2	6016731	Komad	20 Komad

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Pregrada 45 A2	TSG 45 A2	6062025	m	3 m
Stezni komad za pričvršćivanje pregrada	KS GR A2	6062282	Komad	30 Komad
Završni lim za kablove A2	KAB GR A2	6220145	Komad	10 Komad
