Mrežasti nosač kablova GR-Magic® 55 A4 3000 | 50 | 55 | 3,9 | 16 | da

Mrežasti nosač kablova GR-Magic® 55 A4

Br.art. 6001087 | EAN 4012195431046

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	55 mm

Prečnik žice

Korisni presek

Održavanje funkcionalnosti

Opis proizvoda

Opis proizvoda

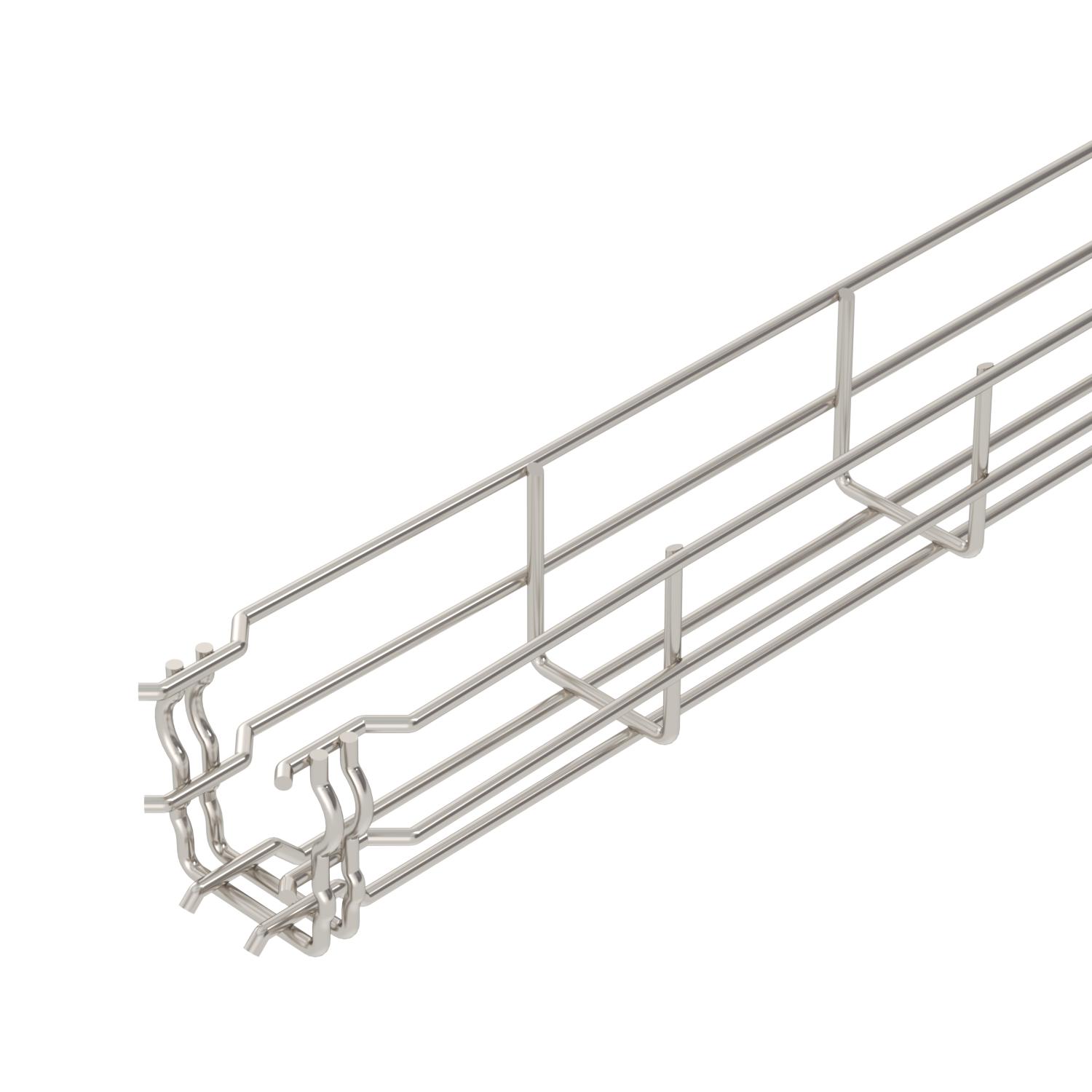

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 55 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm (izuzetak GRM 55/50 = 20 x 100 mm).

Tehnički podaci

Tehnički podaci

Boja	oplemenjeni čelik
Dimenzija	55x50x3000
Integrisana pregrada	bez
Izvedba-za velike raspone	ne
Korisni presek	16 cm²
Korisni presek	1600 mm²
Materijal	plemeniti čelik, nerđajući 1.4401
Nerđajući čelik, nagrižen	da
Oblik profila	U-Oblik

Održavanje funkcionalnosti	da
Površina	svetlo, naknadno obrađeno
Prečnik žice	3,9 mm
Spojnica bez vijaka	da
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje
Zaštita od požara	Održavanje funkcionalnosti noseće konstrucije specifične za kablove

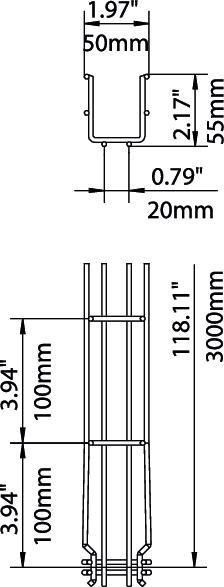

Dimenzije

Dimenzija B	52 mm
Dimenzija H	58 mm
Dužina	3000 mm
Širina	1,97 in

Širina	50 mm
Visina	55 mm
Visina	2,17 in

Zaťaženie

Rastojanje među konzolama 1,0m	0,35 kN/m
Rastojanje među konzolama 1,5m	0,2 kN/m

Rastojanje među konzolama 2,0m	0,1 kN/m
Rastojanje među konzolama 2,5m	0,1 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	3,4099 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	3,4099 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

Dijagram opterećenja mrežastog nosača kablova tipa GRM 55 VA

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
GRM 55 50 A4	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	da	6001087	m	3 m
GRM 55 100 A4	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	da	6001088	m	3 m
GRM 55 150 A4	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	da	6001090	m	3 m
GRM 55 200 A4	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	da	6001091	m	3 m
GRM 55 300 A4	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	da	6001093	m	3 m
GRM 55 400 A4	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	da	6001095	m	3 m
GRM 55 500 A4	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ne	6001097	m	3 m
GRM 55 600 A4	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ne	6001099	m	3 m
