Mrežasti nosač kablova GR-Magic® 55 FT 3000 | 400 | 55 | 4,8 | 175 | da

Mrežasti nosač kablova GR-Magic® 55 FT

Br.art. 6001428 | EAN 4012196815111

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	55 mm

Prečnik žice

Korisni presek

Održavanje funkcionalnosti

Opis proizvoda

Opis proizvoda

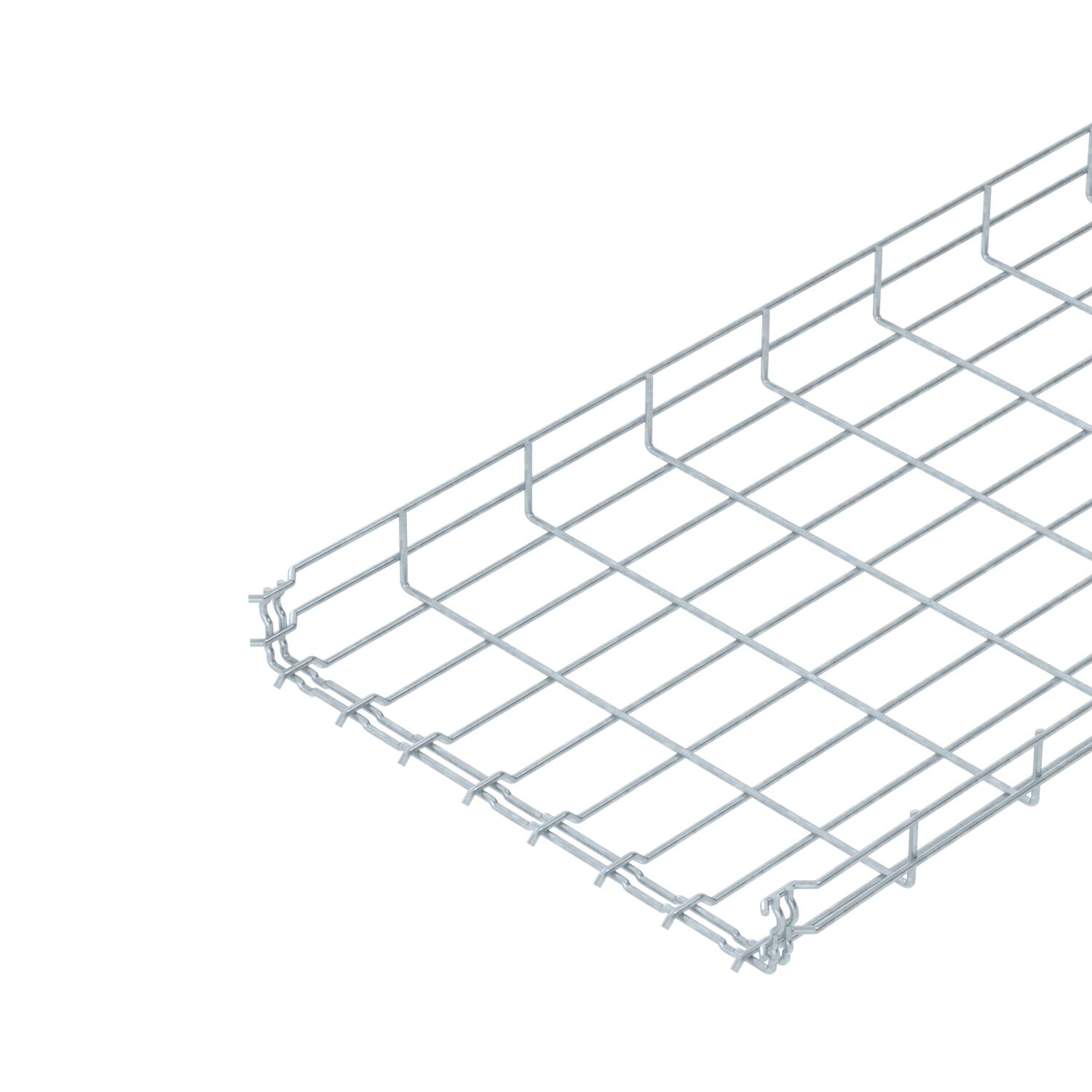

Mrežasti nosač kablova sa fazoniranom spojnicom bočne visine 55 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.
Tačni podaci o UL-klasifikaciji nalaze se ud odgovarajućoj dozvoli.

Za mrežaste nosače kablova nisu potrebni dodatni vezni elementi, oni se jednostavno uglave jedan u drugi. Dimenzije otvora na mreži iznose 50 x 100 mm (izuzetak GRM 55/50 = 20 x 100 mm).

Tehnički podaci

Tehnički podaci

Boja	cink
Dimenzija	55x400x3000
Integrisana pregrada	bez
Izvedba-za velike raspone	ne
Korisni presek	17500 mm²
Korisni presek	175 cm²
Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Oblik profila	U-Oblik

Održavanje funkcionalnosti	da
Površina	vruće pocinkano utapanjem
Prečnik žice	4,8 mm
Spojnica bez vijaka	da
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	integrisana spojnica
Vrsta spojnice sistema nosača kablova	Uklopno pričvršćivanje
Zaštita od požara	Održavanje funkcionalnosti noseće konstrucije specifične za kablove

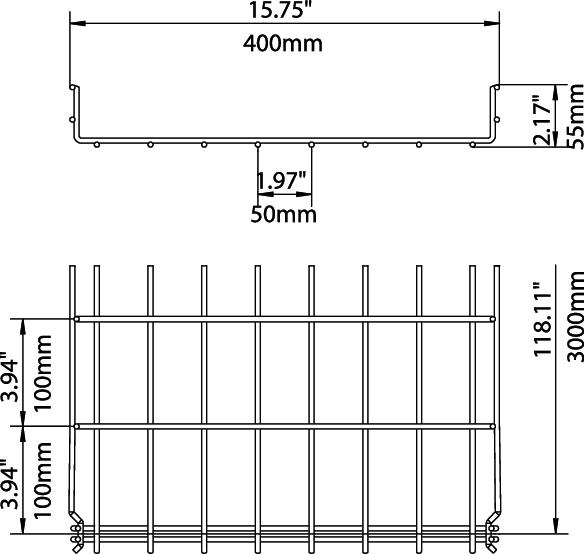

Dimenzije

Dimenzija B	400 mm
Dimenzija H	58 mm
Dužina	3000 mm
Širina	15,75 in

Širina	400 mm
Visina	55 mm
Visina	2,17 in

Zaťaženie

Rastojanje među konzolama 1,0m	0,9 kN/m
Rastojanje među konzolama 1,5m	0,6 kN/m

Rastojanje među konzolama 2,0m	0,3 kN/m
Rastojanje među konzolama 2,5m	0,25 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	4,9741 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	4,9741 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

Dijagram opterećenja Mrežasti nosač kablova GR-Magic tip GRM 55

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	da	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	da	6001416	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	da	6001420	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	da	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	da	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ne	6001432	m	3 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac za mrežasti nosač kablova, uskočni FT	DGRR 400 FT	6001830	m	3 m
Ugaona spojnica FT	GEV 36 FT	6016723	Komad	20 Komad

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Stezni komad za pričvršćivanje pregrada	KS GR A2	6062282	Komad	30 Komad
Pregrada 45 DD	TSG 45 DD	6062321	m	3 m
Završni lim za kablove FT	KAB GR FT	6220142	Komad	10 Komad
Adapter mrežastih nosača kablova za krovni držač voda	165 MBG HGRM	5218886	Komad	50 Komad
