Mrežasti nosač kablova za velika opterećenja SGR 105 A2

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	105 mm

Prečnik žice	6 mm

Korisni presek

Opis proizvoda

Opis proizvoda

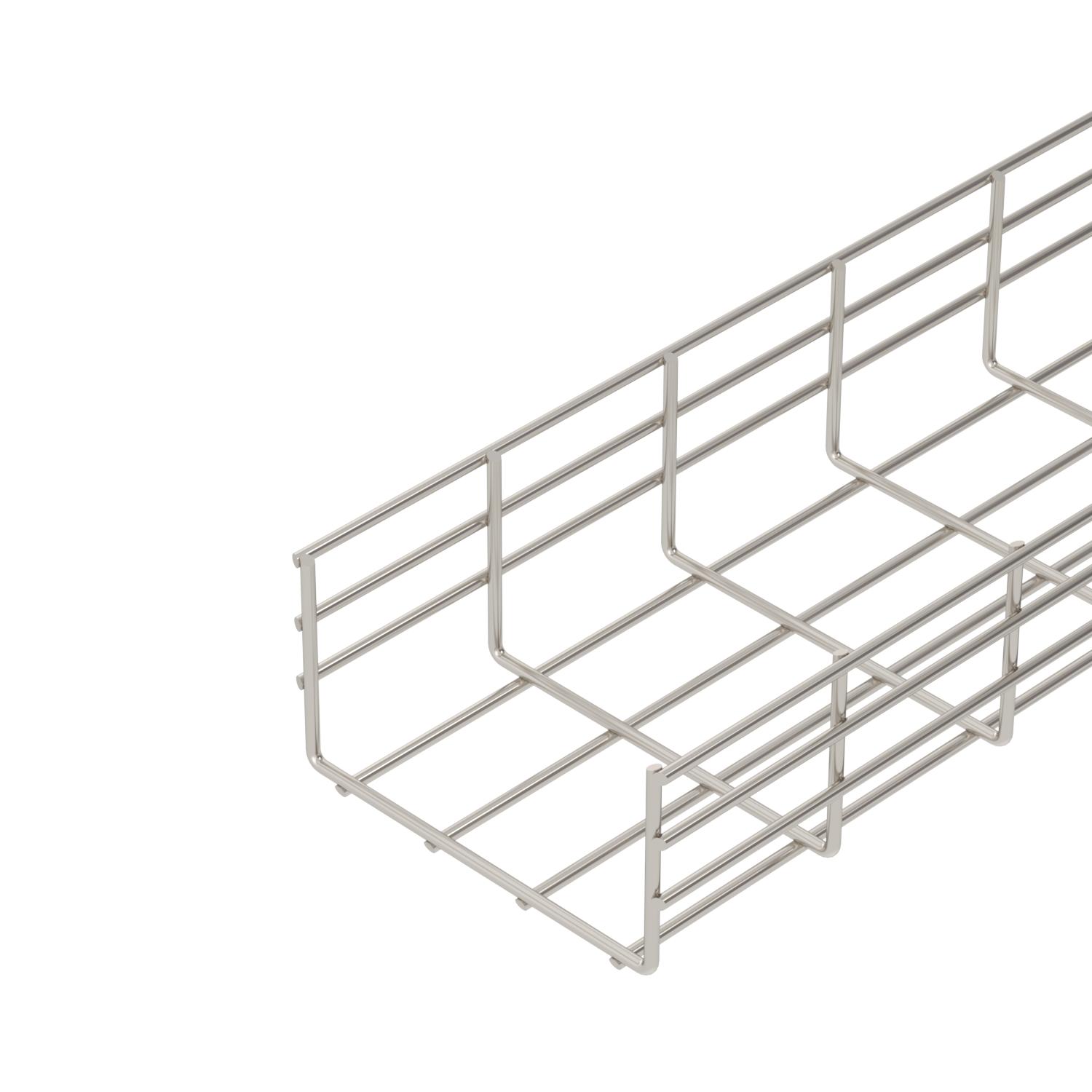

Mrežasti regal od tačkasto zavarenih čeličnih žica, bočne visine 105 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

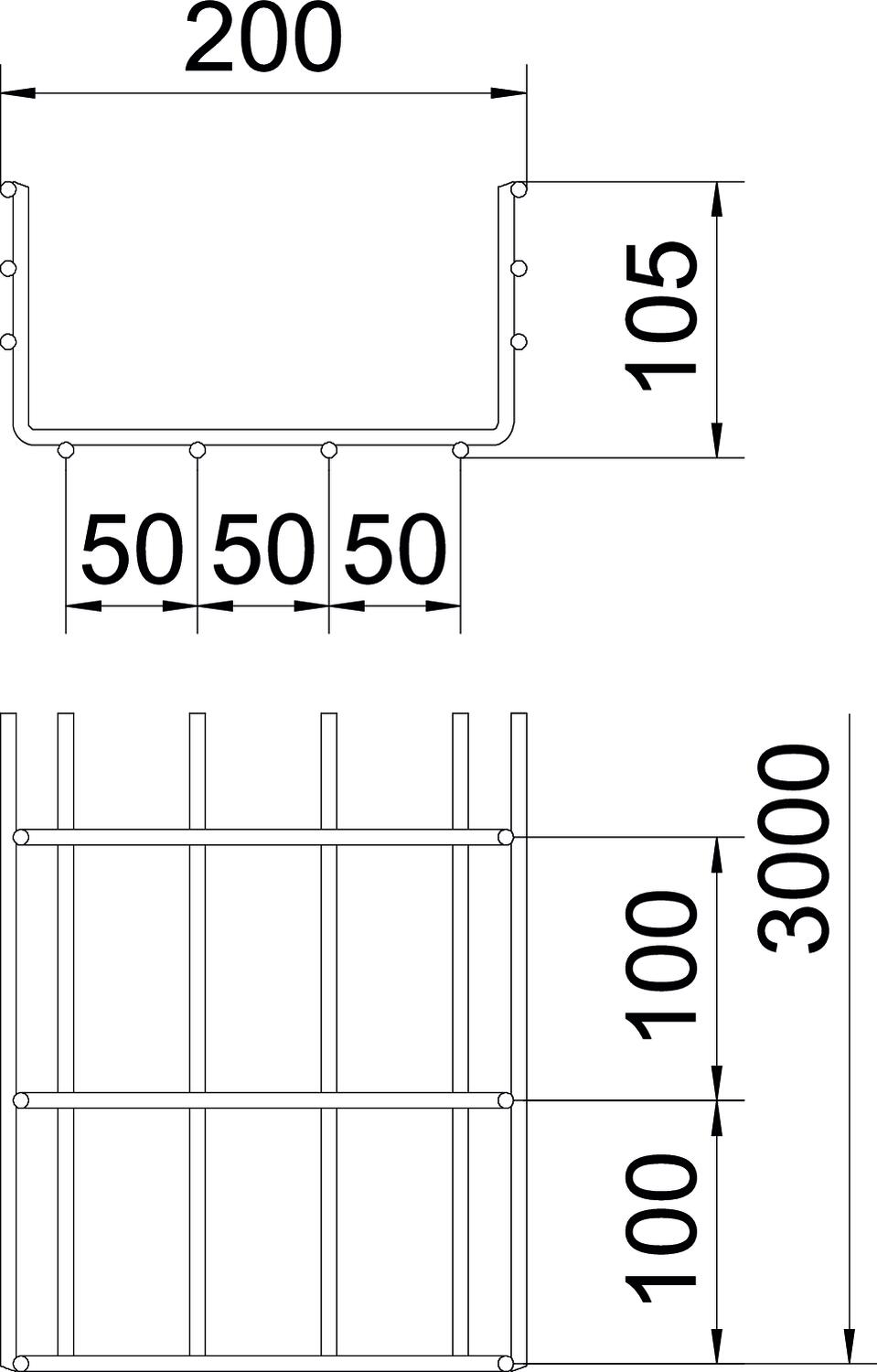

Dimenzije otvora na mreži iznose 50 x 100 mm.

Tehnički podaci

Boja	oplemenjeni čelik
CO2 otisak (GWP) od kolevke do kapije	15,1978 kg CO2e / 1 Metar
Dimenzija	105x200x3000
Dimenzija B	200 mm
Dužina	3000 mm
Integrisana pregrada	bez
Korisni presek	17500 mm²
Korisni presek	175 cm²
Materijal	plemeniti čelik, nerđajući 1.4301
Oblik profila	U-Oblik
Površina	svetlo, naknadno obrađeno
Prečnik žice	6 mm
Rastojanje među konzolama 1,0m	3,1 kN/m

Rastojanje među konzolama 1,5m	1,75 kN/m
Rastojanje među konzolama 2,0m	1,15 kN/m
Rastojanje među konzolama 2,5m	0,79 kN/m
Rastojanje među konzolama 3,0m	0,6 kN/m
Rastojanje među konzolama 3,5m	0,5 kN/m
Rastojanje među konzolama 4,0m	0,4 kN/m
Širina	200 mm
Širina	7,87 in
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	bez spojnice
Visina	105 mm
Visina	4,13 in
Vrsta spojnice sistema nosača kablova	zašrafljeno

Tehnički podaci

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Br.art.	Količina	malo pakovanje
SGR 105 150 A2	3000 mm	150 mm	105 mm	6 mm	130 cm²	6003623	m	3 m
SGR 105 200 A2	3000 mm	200 mm	105 mm	6 mm	175 cm²	6003625	m	3 m
SGR 105 300 A2	3000 mm	300 mm	105 mm	6 mm	268 cm²	6003627	m	3 m
SGR 105 400 A2	3000 mm	400 mm	105 mm	6 mm	363 cm²	6003629	m	3 m
SGR 105 500 A2	3000 mm	500 mm	105 mm	6 mm	459 cm²	6003631	m	3 m
SGR 105 600 A2	3000 mm	600 mm	105 mm	6 mm	554 cm²	6003633	m	3 m

Dodatna oprema

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac, pun A2	DRLU 200 A2	6052831	m	3 m

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Zaštitne kape	SGR KS OR	6003758	Komad	500 Komad
Pregrada 85 A2	TSG 85 A2	6062173	m	3 m
Stezaljka poklopca, univerzalna A2	DKU A2	6065600	Komad	20 Komad
Završni lim za kablove A2	KAB GR A2	6220145	Komad	10 Komad
