Navojna šipka

Br.art. 3497826 | EAN 4012196606788

Br.art. / Tip

Dužina

Navoj

Dimenzija D

širina ključa

Opis proizvoda

Opis proizvoda

Pomoću navojne šipke i odgovarajućih plastičnih filterskih čaura pričvršćuju se tereti na zidane površine u kombinaciji sa malterom za ubrizgavanje VMU plus, bez raširnog pritiska. Sistem se koristi i za pričvršćivanje u plafone od betona. Na zidove od betona i punog kamena navojna šipka se montira samo sa malterom za ubrizgavanje VMU plus, bez filterske čaure.

Navojna šipka VMU-A 8x110 mm se montira pomoću plastične filterske čaure VM-SH 12x80 ili VM-SH 16x85.

Sidrena šipka VMU-A 10k130 mm se montira sa plastičnim sitom VM-SH 16k85.

Sidrena šipka VMU-A 10k150 mm se montira sa plastičnim sitom VM-SH 16k85 ili VM-SH 16k130.

Sidrena šipka VMU-A 12k155 mm se montira sa plastičnim sitom VM-SH 20k85.

Za navojne šipke M6 (L=65 mm) i M8 (L=65 mm) koristiti filtersku čauru VMU-SH 12x50. Ukoliko se koriste navojne šipke M8 (L=120 mm), M10 (L=140 mm), M10 (L=160 mm) i M12 (L=165 mm), mora da se primeni filterska čaura VMU-SH 18x95.

Tehnički podaci

Tehnički podaci

Boja	cink

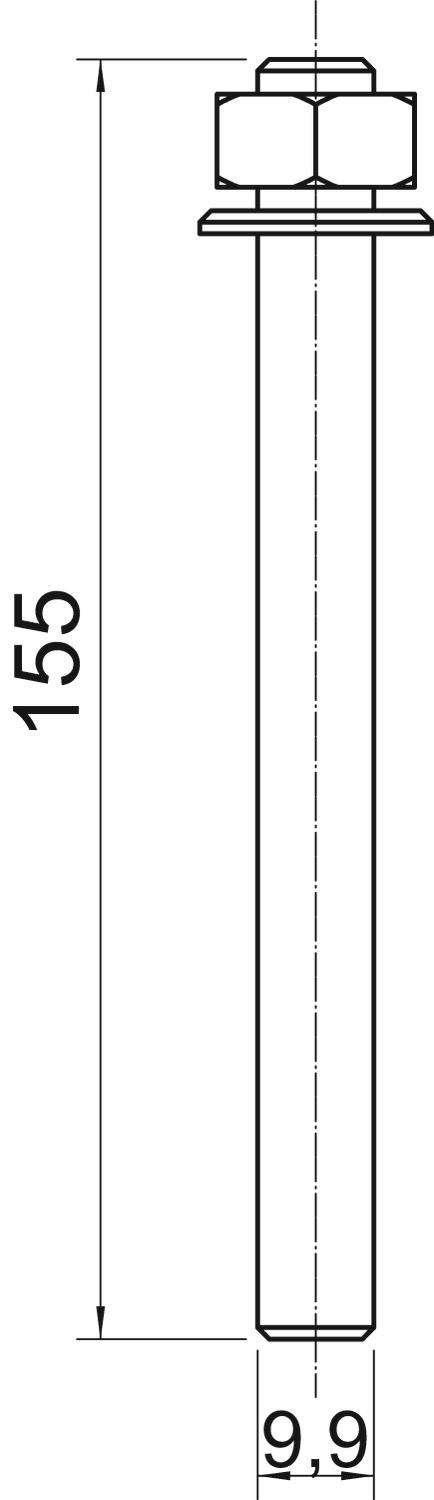

Dimenzija	12x9,9
Dimenzija D	12 mm
Dimenzija L	155 mm
Dužina	155 mm
Klasa čvrstoće	5.8
Materijal	Čelik

Metrički navoj	12
Navoj	M12
Obeležje dubine	da
Površina	galvanski pocinkovano
Sa spoljnim navojem	da
širina ključa	19
Vrsta navoja	metrički

Svi tipovi

Svi tipovi

Tip	Dužina	Navoj	Dimenzija D	širina ključa	Br.art.	Količina	malo pakovanje
VMU-A 10-130vz	130 mm	M10	10 mm	17	3497822	Komad	10 Komad
VMU-A 10-150vz	150 mm	M10	10 mm	17	3497824	Komad	10 Komad
VMU-A 12-155vz	155 mm	M12	12 mm	19	3497826	Komad	10 Komad
