Navojne stezaljke za nosače, sa prohodnim rupama 44 | 21 | 42 | | | | 20 | 11 | 2,5 | M10
morepic-1 morepic-2 morepic-3 video-1

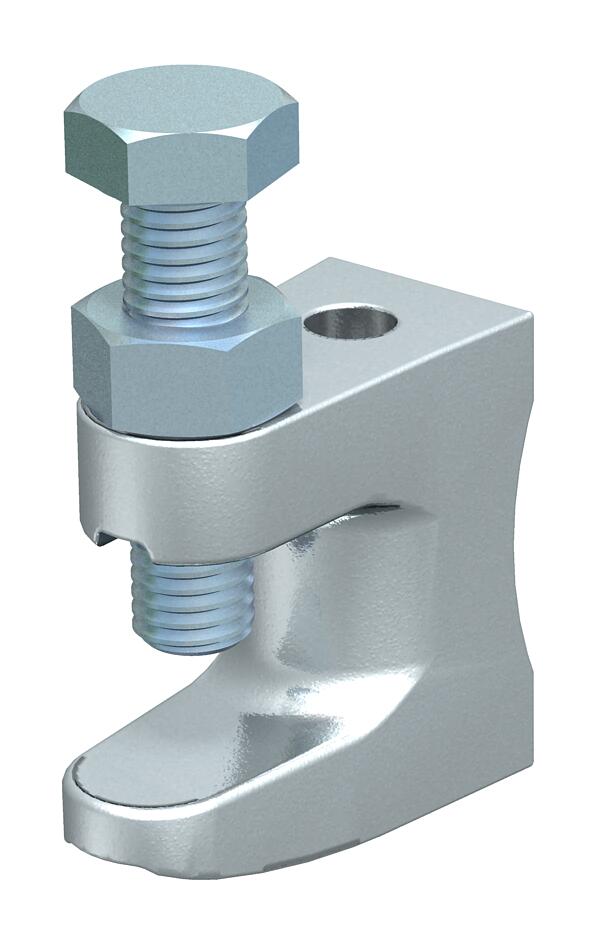

Navojne stezaljke za nosače, sa prohodnim rupama

Br.art. 1488023 | EAN 4012195150916

Opis proizvoda
Opis proizvoda
S prolaznom rupom.

Maks. zatezni obrtni momenat: 18 Nm
  • Communautés Européennes, EU Izjava o usaglašenosti prema EU-pravilniku
  • UKCA Izjava o usaglašenosti
Tehnički podaci

Tehnički podaci

Debljina prirubnice F maks. 20 mm
Dimenzija 0-19mm
Maks. Zatezni momenat 18 Nm
Maksimalna nosivost 2,5 kN
Materijal Temperovani liv
Metrički navoj 10
Navoj M10
Podesivi zglob ne
Pričvrsna rupa 11 mm
Vrsta pričvršćivanja naviti
Vrsta priključka/komponente Rupa
Zglobno ne

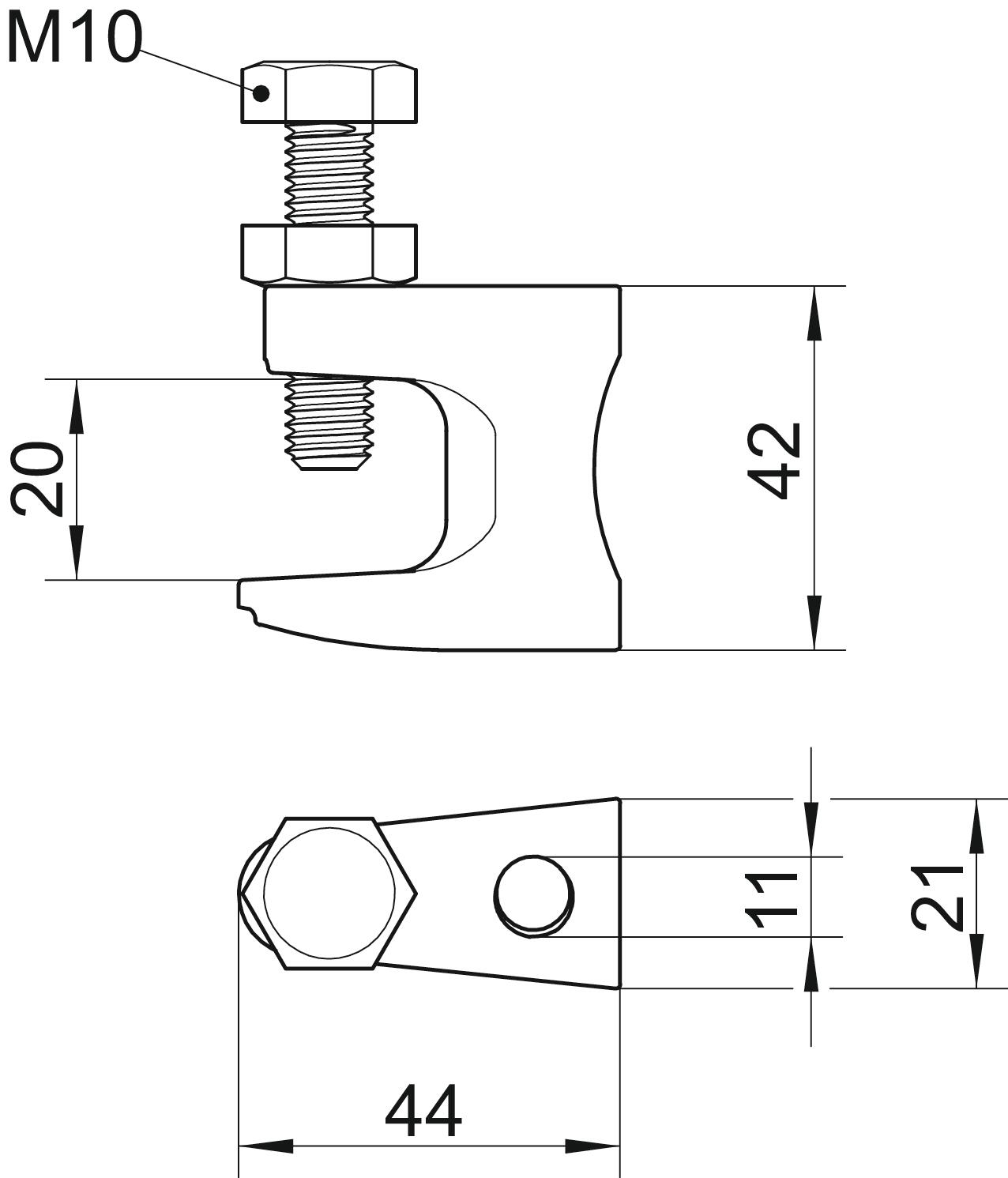

Dimenzije

Dimenzija B 21 mm
Dimenzija D 11 mm
Dimenzija F 20 mm
Dimenzija G (mm) M10
Dimenzija H 42 mm
Dimenzija L 44 mm
Dužina 44 mm
Širina 21 mm
Visina 42 mm
Svi tipovi

Svi tipovi

Tip Dužina Širina Visina Debljina prirubnice F maks. Pričvrsna rupa Maksimalna nosivost Navoj Br.art. Količina malo pakovanje
FL 1 TG 38 mm 19 mm 35 mm 18 mm 9 mm 1,2 kN M8 1488015
50 Komad
FL 2 TG 44 mm 21 mm 42 mm 20 mm 11 mm 2,5 kN M10 1488023
50 Komad
FL 3 TG 58 mm 23,5 mm 54 mm 26 mm 13 mm 3,5 kN M10 1488031
25 Komad
