Nivelirajuća kazeta sa izvodom za kabele, nehrđajući čelik
Br.art. 7409623 | EAN 4012197438654
- Opis proizvoda
-

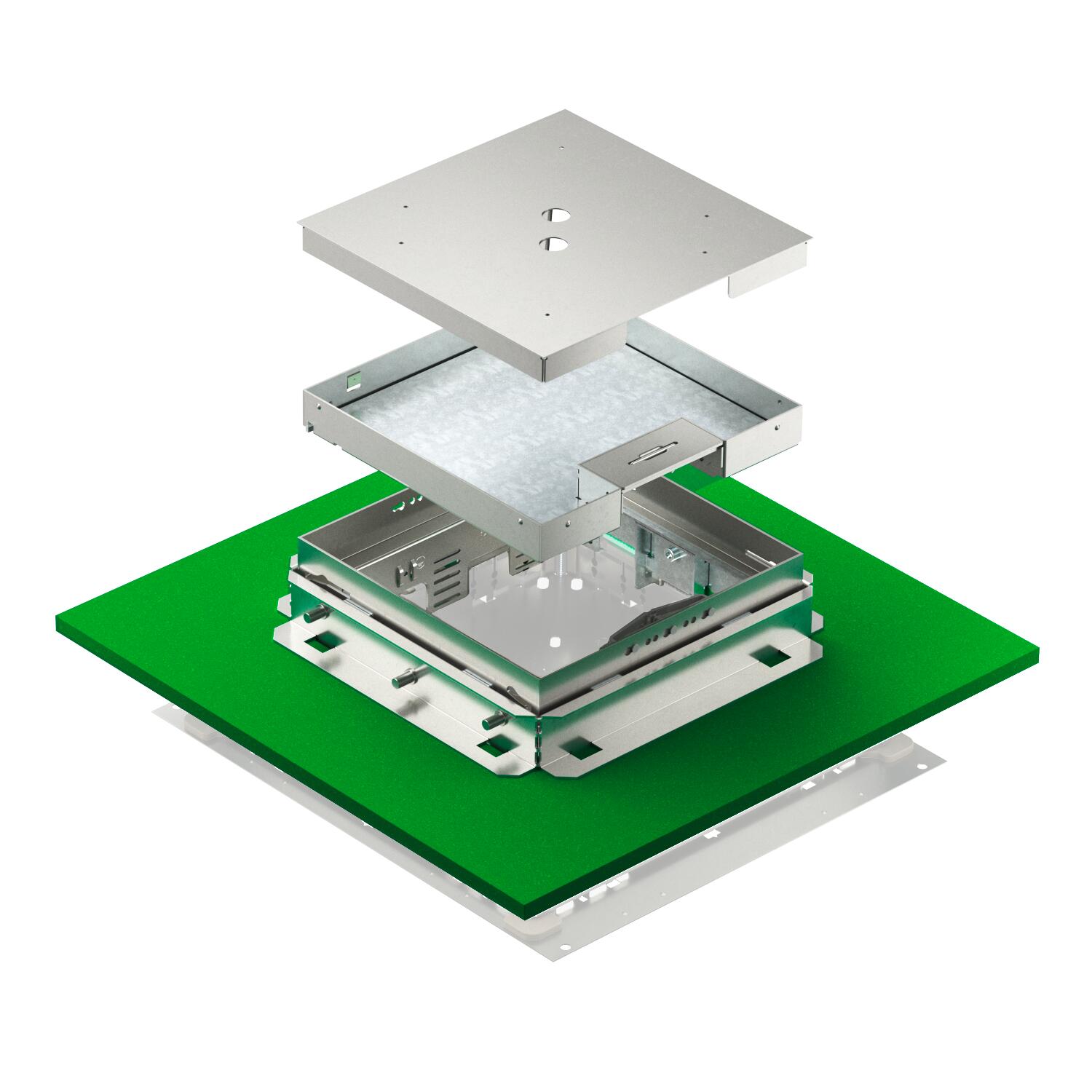

Opis proizvodaKvadratne nivelirajuće kazete, odvojive, za ugradnju elektroelemenata u kutije u razini poda i bez priljubnica UZD 250-3 (minimalna ugradbena dubina 151 mm) / UGD55 250-3 (minimalna ugradbena dubina 136 mm). Prikladno za sve cementne glazure. Okvir kazete s integriranom oplatom i funkcijom niveliranja. Okvir kazete nivelira se preko 4 proreza na gornji rub podne obloge. Prikladan za podove sa suhim održavanjem. Kazeta se fiksira pričvrsnim nosačima u montažnom poklopcu tijekom radova na glazuri / terazzu i odvaja se u svim smjerovima kada je instalirana. Okvir kazete izrađen je od nehrđajućeg čelika s poklopcem s upuštenjem za podnu oblogu veličine 25 mm.
Nivelirajuća kazeta sa izvodom za kabele. Za ugradnju 3 univerzalna nosača UT4, za 9 standardna ili 12 Modul 45® elektroelemenata. Opseg isporuke uključuje aluminijski zaštitni pokrov za glazuru (može se prebrusiti), odgovarajući montažni poklopac za pričvršćivanje tijela kazetne oplate i ISO pregaču za odvajanje od podne priključne kutije.
-
- Tehnički podaci
-
Tehnički podaci

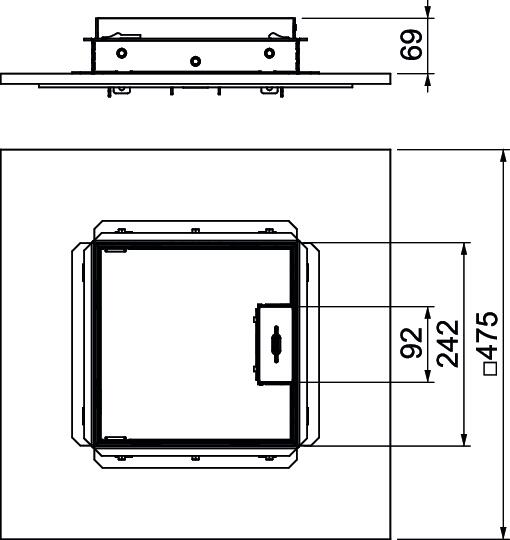

Broj izlaza za provodnike 1 Broj univerzalnih nosača 3 x UT4 Broj uređaja koji mogu da se ugrade 12 CO2 otisak (GWP) od kolevke do kapije 50,409 kg CO2e / 1 Komad Debljina podne obloge 25 mm Dimenzija 243x243x117 Dimenzija h 81 mm Dozvole VDE Dužina 243 mm Materijal plemeniti čelik, nerđajući 1.4301 Nivelaciona oblast maks. 110 mm Nivelaciona oblast min. 69 mm Nominalna veličina za ugradne jedinice 9 Nosač uređaja za montažu kutija za uređaje ne Održavanje poda suvo Odvojivo da Pogoduje za ugradnju u duple podove ne Pogoduje za ugradnju u ošupljene podove ne Širina 243 mm Standard EN 50085-2-2 Stepen zaštite IK-kod IK10 Tip ugradnog sistema UT4 Ugradna dubina 136 mm Varijanta kvadratno Varijanta izlaza za provodnik Okretni izlaz za kabal Varijanta za velika opterećenja ne Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 5.000 N Visina 81 mm Visina betonske košuljice maks. 110 mm Visina betonske košuljice min. 69 mm Visina poda min. 136 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP40 - Svi tipovi
- Preuzimanja
-
Uputstvo za montažu Terrazzo cassette (Rectangular) , 0.55MB , pdfUputstvo za montažu Terrazzo cassette (Rectangular) , 1.87MB , pdf
