Nivelirajuća kazeta za revizijski otvor, nehrđajući čelik
Br.art. 7409601 | EAN 4012197369170
- Opis proizvoda
-
Opis proizvodaKvadratne nivelirajuće kazete, odvojive, za ugradnju elektroelemenata u kutije u razini poda i bez priljubnica UZD 250-3 (minimalna ugradbena dubina 151 mm) / UGD55 250-3 (minimalna ugradbena dubina 136 mm). Prikladno za sve cementne glazure. Okvir kazete s integriranom oplatom i funkcijom niveliranja. Okvir kazete nivelira se preko 4 proreza na gornji rub podne obloge. Prikladno za podove sa suhim, vlažnim ili mokrim održavanjem. Kazeta se fiksira pričvrsnim nosačima u montažnom poklopcu tijekom radova na glazuri / terazzu i odvaja se u svim smjerovima kada je instalirana. Okvir kazete izrađen je od nehrđajućeg čelika s poklopcem s upuštenjem za podnu oblogu veličine 25 mm. Samo za glatke podne obloge.
Metalna podna kutija sa nivelacijom kao maskirna kaseta, 3-kanalna. Mogu da se instaliraju 3 poklopca APMT5. Za ugradnju 3 univerzalna nosača UT4 za 9 pojedinačna instalaciona uređaja sa nosećim prstenom/lukom ili 12 Modul 45 uređaja.

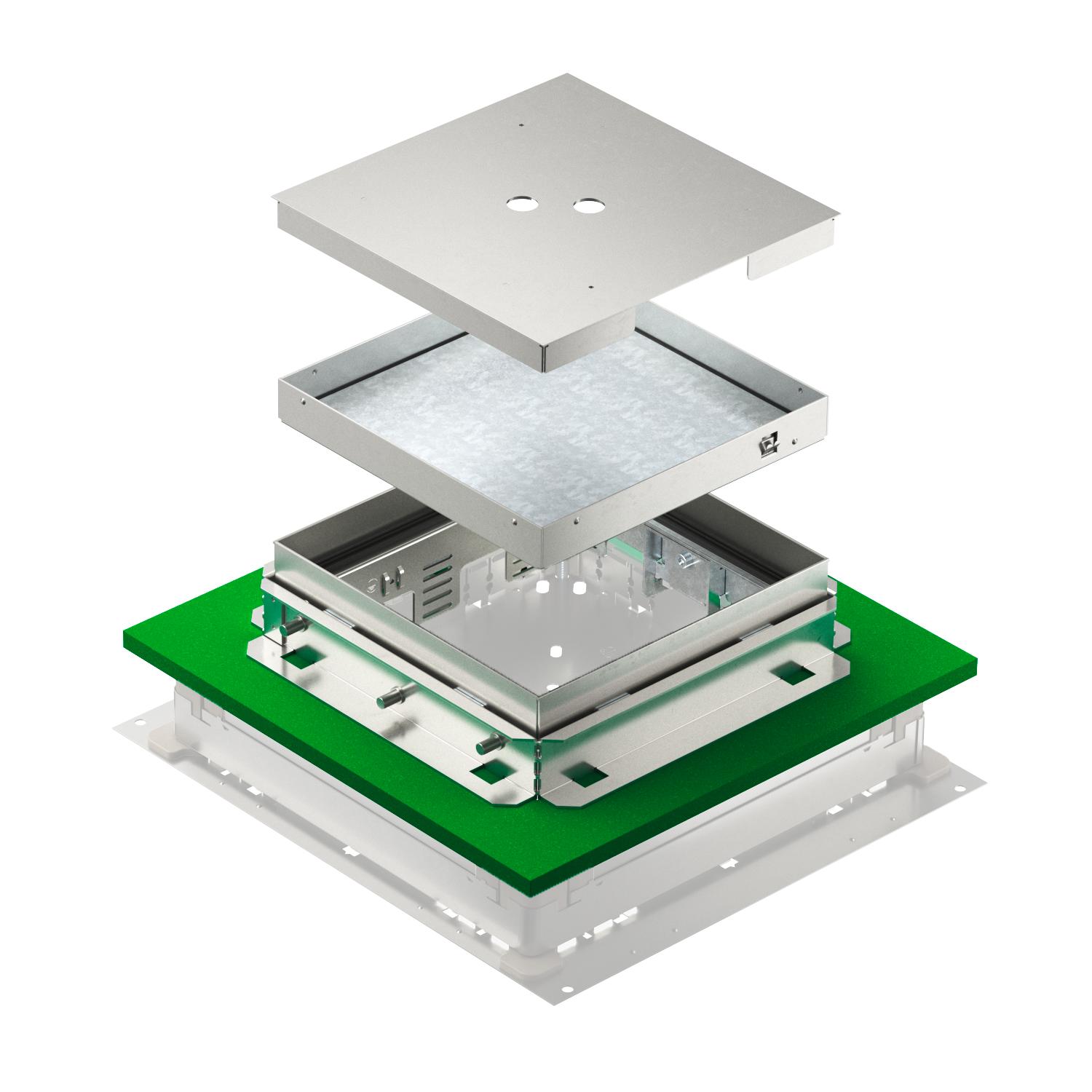

Nivelirajuća kazeta sa slijepim poklopcem. Opseg isporuke uključuje aluminijski zaštitni pokrov za glazuru (može se prebrusiti), odgovarajući montažni poklopac za pričvršćivanje tijela kazetne oplate i ISO pregaču za odvajanje od podne priključne kutije.
-
- Tehnički podaci
-
Tehnički podaci

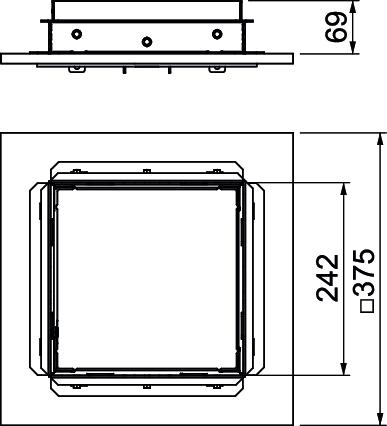

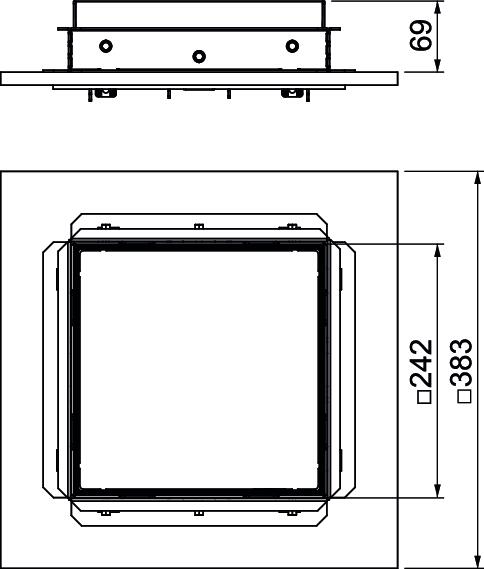

CO2 otisak (GWP) od kolevke do kapije 40,7164 kg CO2e / 1 Komad Debljina podne obloge 25 mm Dimenzija 243x243x83 Dozvole VDE Dužina 243 mm Materijal Oplemenjeni čelik, nerđajući Nivelaciona oblast maks. 110 mm Nivelaciona oblast min. 69 mm Nominalna veličina za ugradne jedinice 9 Nosač uređaja za montažu kutija za uređaje ne Održavanje poda mokro Odvojivo da Pogoduje za ugradnju u duple podove ne Pogoduje za ugradnju u ošupljene podove ne Širina 243 mm Standard EN 50085-2-2 Stepen zaštite IK-kod IK10 Tip ugradnog sistema UT4 Ugradna dubina 136 mm Varijanta kvadratno Varijanta izlaza za provodnik Nema izvoda za kablove Varijanta za velika opterećenja ne Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 5.000 N Visina 81 mm Visina betonske košuljice maks. 110 mm Visina betonske košuljice min. 69 mm Visina poda min. 136 mm Vrsta zaštite (IP) u korišćenom stanju IP00 Vrsta zaštite (IP) u nekorišćenom stanju IP55 - Svi tipovi
- Preuzimanja
-
Informativni list TRKN 9 VS 250 / 7409601 , 0.25MB , pdfSigurnosni tehnički list TRKN 9 VS 250 / 7409601 , 0.05MB , pdfEU izjava o usaglašenosti TRKN 9 VS 250 / 7409601 , 0.13MB , pdfREACH Izjava o usaglašenosti TRKN 9 VS 250 / 7409601 , 0.12MB , pdfRoHS Izjava o usaglašenosti TRKN 9 VS 250 / 7409601 , 0.13MB , pdfUputstvo za montažu Long mounting instructions Cassettes for jointless floors TRK , 5.22MB , pdf
