Nivelirajuća kazeta za tubus, nehrđajući čelik
Br.art. 7409625 | EAN 4012197438685
- Opis proizvoda
-
Opis proizvodaKvadratne nivelirajuće kazete, odvojive, za ugradnju elektroelemenata u kutije u razini poda i bez priljubnica UZD 250-3 (minimalna ugradbena dubina 151 mm) / UGD55 250-3 (minimalna ugradbena dubina 136 mm). Prikladno za sve cementne glazure. Okvir kazete s integriranom oplatom i funkcijom niveliranja. Okvir kazete nivelira se preko 4 proreza na gornji rub podne obloge. Prikladno za podove sa suhim, vlažnim ili mokrim održavanjem. Kazeta se fiksira pričvrsnim nosačima u montažnom poklopcu tijekom radova na glazuri / terazzu i odvaja se u svim smjerovima kada je instalirana. Okvir kazete izrađen je od nehrđajućeg čelika s poklopcem s upuštenjem za podnu oblogu veličine 25 mm.

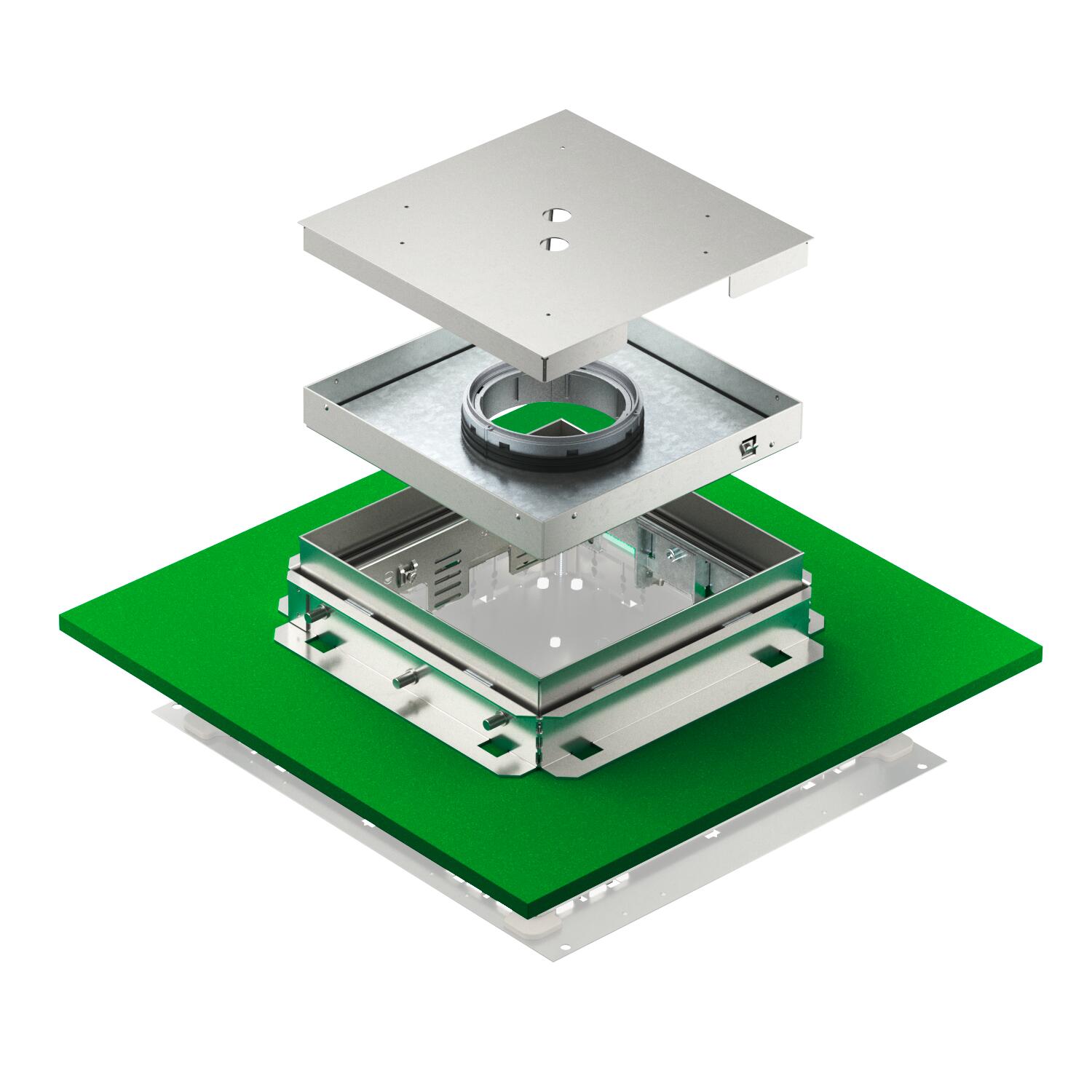

Nivelirajuća kazeta s tubusom. Za ugradnju 3 univerzalna nosača UT4, za 9 standardna ili 12 Modul 45® elektroelemenata. Opseg isporuke uključuje aluminijski zaštitni pokrov za glazuru (može se prebrusiti), odgovarajući montažni poklopac za pričvršćivanje tijela kazetne oplate i ISO pregaču za odvajanje od podne priključne kutije.
-
- Tehnički podaci
-
Tehnički podaci
Broj izlaza za provodnike 1 Broj univerzalnih nosača 3 x UT4 Broj uređaja koji mogu da se ugrade 12 CO2 otisak (GWP) od kolevke do kapije 51,324 kg CO2e / 1 Komad Debljina podne obloge 25 mm Dimenzija 243x243x118 Dimenzija h 81 mm Dozvole VDE Dužina 243 mm Materijal plemeniti čelik, nerđajući 1.4301 Nivelaciona oblast maks. 110 mm Nivelaciona oblast min. 69 mm Nominalna veličina za ugradne jedinice 9 Nosač uređaja za montažu kutija za uređaje ne Održavanje poda mokro Odvojivo da Pogoduje za ugradnju u duple podove ne Pogoduje za ugradnju u ošupljene podove ne Širina 243 mm Standard EN 50085-2-2 Stepen zaštite IK-kod IK10 Tip ugradnog sistema UT4 Ugradna dubina 136 mm Varijanta kvadratno Varijanta izlaza za provodnik Upusni tubus Varijanta za velika opterećenja ne Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 5.000 N Visina 81 mm Visina betonske košuljice maks. 110 mm Visina betonske košuljice min. 69 mm Visina poda min. 136 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP55 - Svi tipovi
- Preuzimanja
-
Uputstvo za montažu Terrazzo cassette (Rectangular) , 0.55MB , pdfUputstvo za montažu Terrazzo cassette (Rectangular) , 1.87MB , pdf
