Nosač kablova RKS 35 FS

Br.art. / Tip	6047410 / RKS 305 FS

Dužina	3000 mm

Širina	50 mm

Debljina lima	0,75 mm

Održavanje funkcionalnosti	ne

Materijal	Čelik

Površina	hladno pocinkovano

Opis proizvoda

Opis proizvoda

RKS 35 = Racionalan sistem nosača kablova bočne visine 35 mm.
Odgovarajući poklopac sa obrtnom bravom: tip AZDMD 50.

Nosač kablova sa perforiranim donjim delom i bočnim stranama, kao i središnjim perforacijama (Ø11 mm) u donjem delu za dodatna pričvršćivanja.

Tehnički podaci

Bočne perforacije	da
Boja	cink
CO2 otisak (GWP) od kolevke do kapije	1,7086 kg CO2e / 1 Metar
Debljina lima	0,75 mm
Dimenzija	35x50x3000
Dimenzija L	3000 mm
Dimenzije	35x50
Dužina	3000 mm
Izvedba-za velike raspone	ne
Korisni presek	16 cm²
Korisni presek	1600 mm²
Materijal	Čelik
Montažna perforacija u podu	da
NATO otvor	ne
Nerđajući čelik, nagrižen	ne

Održavanje funkcionalnosti	ne
Podna perforacija	7x32
Površina	hladno pocinkovano
Rastojanje među konzolama 1,0m	1,2 kN/m
Rastojanje među konzolama 1,5m	0,5 kN/m
Rastojanje među konzolama 2,0m	0,3 kN/m
Rastojanje među konzolama 2,5m	0,1 kN/m
Rastojanje među konzolama 3,0m	0,05 kN/m
Sa poklopcem	ne
Širina	50 mm
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	bez spojnice
Visina	35 mm
Vrsta spojnice sistema nosača kablova	zašrafljeno

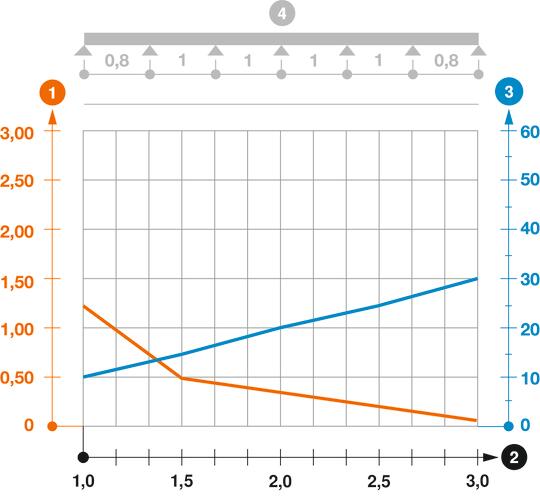

Tehnički podaci

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona
