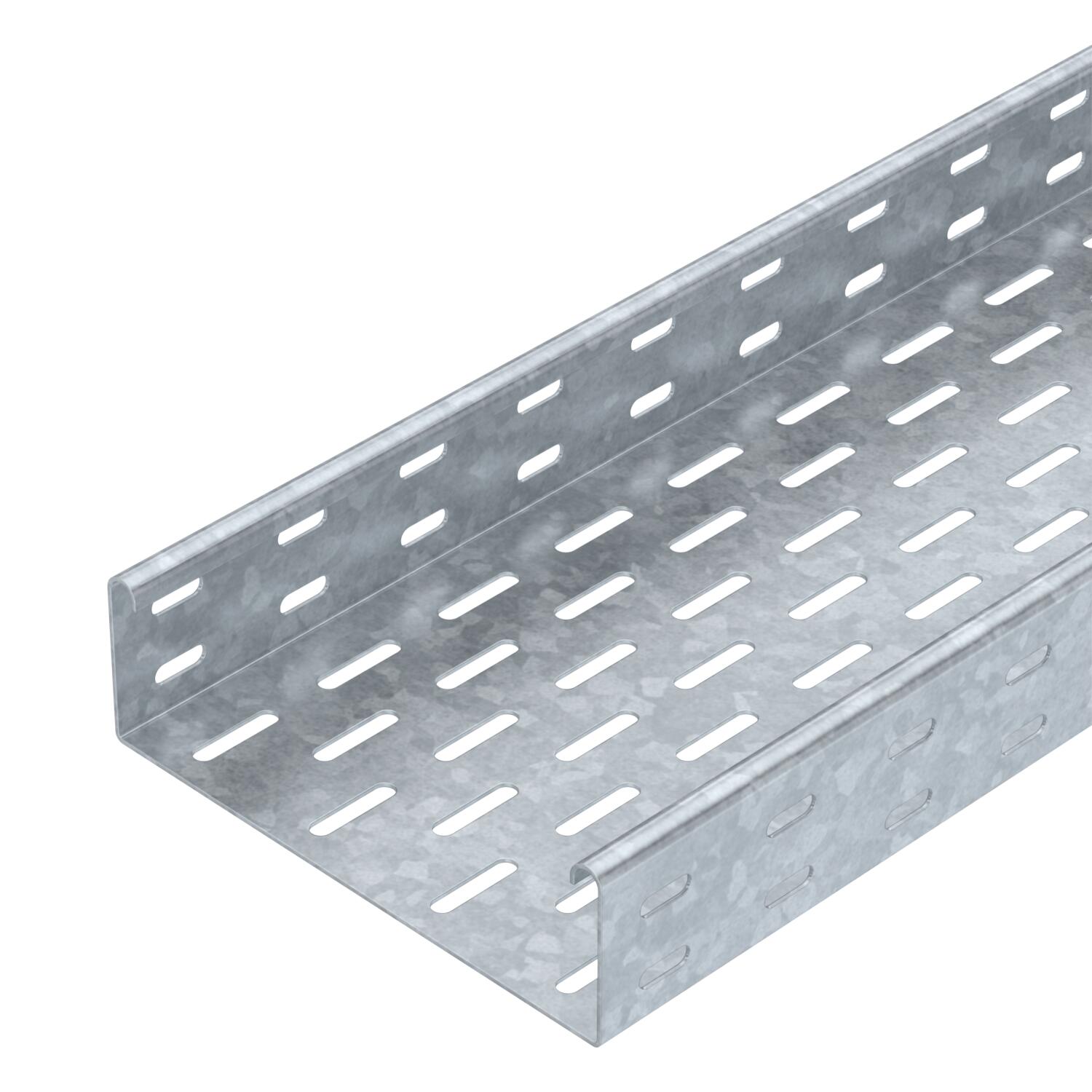

Nosač kablova SKS 60 FT

Br.art. / Tip

Dužina	3000 mm

Širina

Debljina lima	1,5 mm

Održavanje funkcionalnosti

Materijal	Čelik

Površina	vruće pocinkano utapanjem

Opis proizvoda

Opis proizvoda

SKS 60 = Sistem nosača kablova za velika opterećenja bočne visine 60 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.

Nosač kablova tipa SKS može da se koristi i za održavanje funkcionalnosti. Za dodatne informacije pogledati BSS- vatrootporni sistemi.

Tehnički podaci

Bočne perforacije	da
Boja	cink
CO2 otisak (GWP) od kolevke do kapije	8,7692 kg CO2e / 1 Metar
Debljina lima	1,5 mm
Debljina lima	0,06 in
Dimension W	200 mm

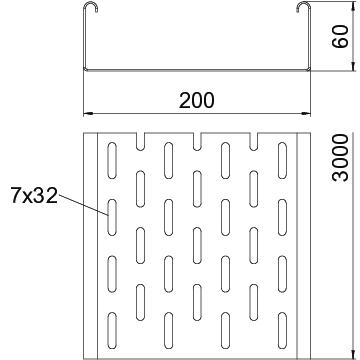

Dimenzija	60x200x3000
Dimenzija B	200 mm
Dimenzije	60 x 200
Dužina	3000 mm
Dužina	10 ft
Izvedba-za velike raspone	ne
Korisni presek	11800 mm²
Korisni presek	118 cm²
Materijal	Čelik
Montažna perforacija u podu	da
NATO otvor	ne

Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	da
Površina	vruće pocinkano utapanjem
Rastojanje među konzolama 1,5m	2,65 kN/m
Rastojanje među konzolama 2,0m	1,8 kN/m
Rastojanje među konzolama 2,5m	1,15 kN/m
Rastojanje među konzolama 3,0m	0,5 kN/m
Sa poklopcem	ne
Širina	200 mm
Širina	8 in
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	bez spojnice
Visina	2 in
Visina	60 mm
Vrsta spojnice sistema nosača kablova	zašrafljeno
Zaštita od požara	Održavanje funkcionalnosti standardne noseće konstrukcije

Tehnički podaci

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Dužina	Širina	Debljina lima	Održavanje funkcionalnosti	Materijal	Površina	Br.art.	Količina	malo pakovanje
SKS 605 FT	3000 mm	50 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6056634	m	3 m
SKS 610 FT	3000 mm	100 mm	1,5 mm	da	Čelik	vruće pocinkano utapanjem	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	da	Čelik	vruće pocinkano utapanjem	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	da	Čelik	vruće pocinkano utapanjem	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	da	Čelik	vruće pocinkano utapanjem	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6056733	m	3 m

Dodatna oprema

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Brza spojnica FT	RLVK 60 FT	6067603	Komad	10 Komad
Prag DD	SSLB 200 DD	7070314	Komad	20 Komad
Poklopac sa obrtnom bravom FT	DRL 200 FT	6051367	m	3 m

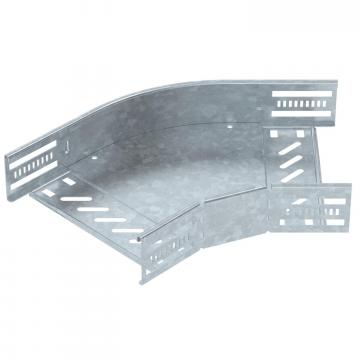

Krivina 45° 60 FT	RB 45 620 FT	6036134	Komad	1 Komad

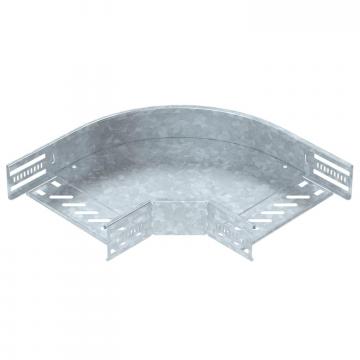

Krivina 90° 60 FT	RB 90 620 FT	6036594	Komad	1 Komad

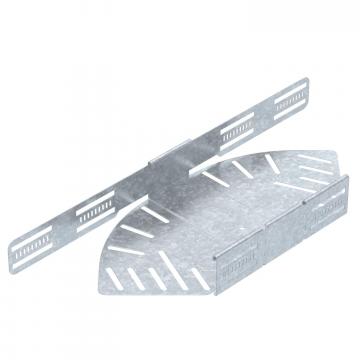

Krivina sa podesivim uglom 60 FT	RB W 620 FT	6037124	Komad	1 Komad

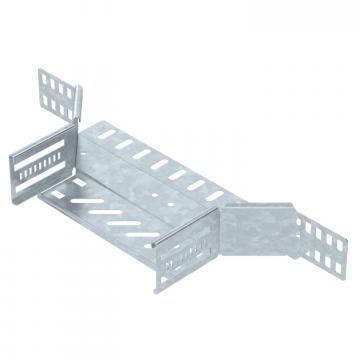

Dogradni razdvojni element 60 FT	RAA 620 FT	6042215	Komad	1 Komad

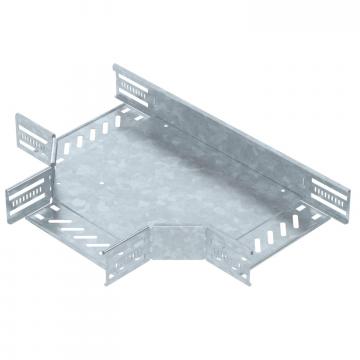

T-komad 60 FT	RT 620 FT	6038134	Komad	1 Komad
Poklopac sa obrtnom bravom DD	DRL 200 DD	6052709	m	3 m
Pregrada 60 DD	TSG 60 DD	6062327	m	3 m

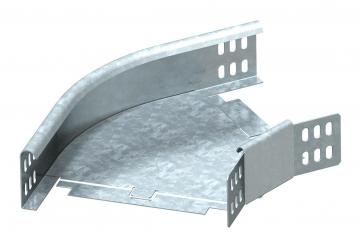

Krivina 45° 60 FT	RB 45 620 FT	7066228	Komad	1 Komad
