Nosač kablova SKSU 110 FT
Br.art. 6064965 | EAN 4012196398232
- Opis proizvoda
-
Opis proizvodaSKSU 110 = sistem za velika opterećenja, pun, sa 110 mm bočne visine.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.
Nosač kablova je obostrano opremljen perforacijama za povezivanje.
Odgovarajuće prave spojnice se naručuju posebno.
-
- Tehnički podaci
-
Tehnički podaci
Bočne perforacije ne Boja cink Debljina lima 1,5 mm Debljina lima 0,06 in Dimenzija 110x500x3000 Dimenzije 110 x 500 Izvedba-za velike raspone ne Korisni presek 548 cm² Korisni presek 54800 mm² Materijal Čelik Montažna perforacija u podu ne NATO otvor ne Nerđajući čelik, nagrižen ne Održavanje funkcionalnosti ne Površina vruće pocinkano utapanjem Sa poklopcem ne Serija proizvoda SKS Series Tip testa opterećenja prema IEC 61537 Tip II Usaglašeno sa ROHS da Varijanta spojnice bez spojnice Vrsta spojnice sistema nosača kablova zašrafljeno Dimenzije
Dimenzija B 500 mm Dužina 10 ft Dužina 3000 mm Širina 20 in Širina 500 mm Visina 110 mm Visina 4 in Zaťaženie
Rastojanje među konzolama 1,5m 3 kN/m Rastojanje među konzolama 2,0m 2,4 kN/m Rastojanje među konzolama 2,5m 1,76 kN/m Rastojanje među konzolama 3,0m 1,2 kN/m Rastojanje među konzolama 3,5m 0,84 kN/m Rastojanje među konzolama 4,0m 0,8 kN/m CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolevke do kapije 19,2981 kg CO2e / 1 Metar CO₂ Footprint (GWP) 19,2981 kg CO₂e Declared Unit Metres Declared Unit Quantity 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 Tehnički podaci

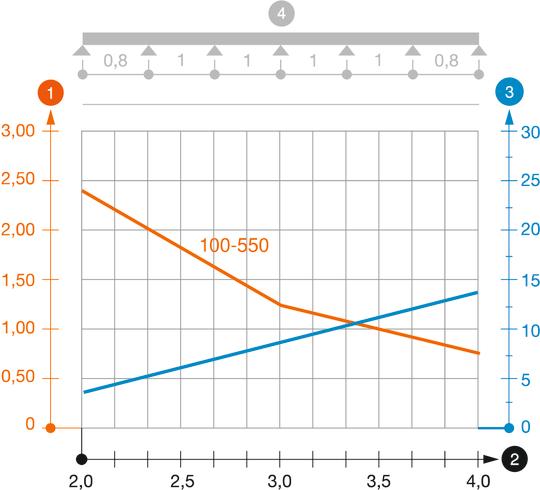

Dijagram opterećenja Nosač kablova tipa SKSU 110
-
Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
-
Rastojanje između oslonaca u m
-
Defleksija nosača kablova u mm uz dozvoljenih kN/m
-
Šema opterećenja prilikom testiranja
-
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
-
Kriva defleksije stranice u zavisnosti od potpornog raspona
-
- Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Prava i ugaona spojnica 110 FT
RLVL 110 FT 6067913 10 Komad
Prag DD
SSLB 500 DD 7070326 20 Komad
Poklopac sa obrtnom bravom FT
DRL 500 FT 6051448 3 m
Krivina 45° 110 FT
RB 45 150 FT 6036338 1 Komad
Krivina 90° 110 FT
RB 90 150 FT 6036840 1 Komad
Ugradna račva 110 FT
RAA 150 FT 6042261 1 Komad
Poklopac sa obrtnom bravom DD
DRL 500 DD 6052718 3 m
Pregrada 110 DD
TSG 110 DD 6062335 3 m - Preuzimanja
-
