Nosač kablova za velike raspone WKSG 110 FS

Br.art. / Tip

Održavanje funkcionalnosti	ne

Dužina	6000 mm

Širina

Debljina lima	2 mm

Opis proizvoda

Opis proizvoda

Sistem nosača kablova za velike raspone, perforiran, bočna visina 110 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.

Prave spojnice tipa WRVL 110 naručuju se posebno, po potrebi.

Tehnički podaci

Bočne perforacije	da
Boja	cink
CO2 otisak (GWP) od kolevke do kapije	19,4635 kg CO2e / 1 Metar
Debljina lima	2 mm

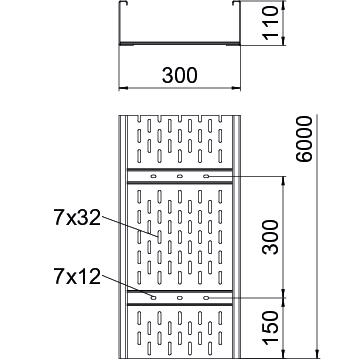

Dimenzija	110x300x6000
Dimenzija B	300 mm
Dimenzija H	10 mm
Dimenzija L	6000 mm
Dimenzije	300 x 110
Dužina	6000 mm
Izvedba-za velike raspone	da
Korisna dužina	6000 mm
Korisni presek	30500 mm²
Korisni presek	305 cm²
Magnetna zaštita bez poklopca	20 dB
Magnetna zaštita sa poklopcem	50 dB
Materijal	Čelik

Montažna perforacija u podu	da
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	hladno pocinkovano
Rastojanje među konzolama 3,0m	2,5 kN/m
Rastojanje među konzolama 3,5m	2,01 kN/m
Rastojanje među konzolama 4,0m	1,6 kN/m
Rastojanje među konzolama 4,5m	1,32 kN/m
Rastojanje među konzolama 5,0m	1,1 kN/m
Rastojanje među konzolama 6,0m	0,75 kN/m
Rastojanje među konzolama 7,0m	0,45 kN/m
Rastojanje među konzolama 8,0m	0,2 kN/m
Širina	300 mm
Varijanta spojnice	bez spojnice
Visina	110 mm
Vrsta spojnice sistema nosača kablova	zašrafljeno

Tehnički podaci

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Održavanje funkcionalnosti	Dužina	Širina	Debljina lima	Br.art.	Količina	malo pakovanje
WKSG 120 FS	ne	6000 mm	200 mm	2 mm	6098111	m	6 m
WKSG 130 FS	ne	6000 mm	300 mm	2 mm	6098115	m	6 m
WKSG 140 FS	ne	6000 mm	400 mm	2 mm	6098119	m	6 m
WKSG 150 FS	ne	6000 mm	500 mm	2 mm	6098123	m	6 m
WKSG 160 FS	ne	6000 mm	600 mm	2 mm	6098127	m	6 m

Dodatna oprema

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Brza spojnica FS	WRVL 110 FS	6091164	Komad	2 Komad
Krivina 90° 110 FS	WRB 90 130 FS	6098308	Komad	1 Komad
Poklopac sa obrtnom bravom FS	WDRL 1116 30 FS	6227430	m	3 m
Pregrada 85 FS	TSG 85 FS	6062114	m	3 m
Prag FS	SSLB 300 FS	7070217	Komad	20 Komad
