Nosač kablova za velike raspone WKSG 160 FS

Br.art. / Tip

Održavanje funkcionalnosti	ne

Dužina	6000 mm

Širina

Debljina lima	2 mm

Opis proizvoda

Opis proizvoda

Sistem nosača kablova za velike raspone, perforiran, bočna visina 160 mm.
Magnetna zaštita bez poklopca 20 dB, sa poklopcem 50 dB.

Prave spojnice tipa WRV 160 naručuju se posebno, po potrebi.

Tehnički podaci

Bočne perforacije	da
Boja	cink
CO2 otisak (GWP) od kolevke do kapije	20,3878 kg CO2e / 1 Metar
Debljina lima	2 mm
Dimenzija	160x200x6000
Dimenzija B	200 mm
Dimenzija L	6000 mm
Dimenzije	160 x 200
Dužina	6000 mm
Izvedba-za velike raspone	da
Korisna dužina	6000 mm
Korisni presek	30200 mm²
Korisni presek	302 cm²
Magnetna zaštita bez poklopca	20 dB
Magnetna zaštita sa poklopcem	50 dB
Materijal	Čelik

Montažna perforacija u podu	da
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	hladno pocinkovano
Rastojanje među konzolama 3,0m	2,9 kN/m
Rastojanje među konzolama 3,5m	2,59 kN/m
Rastojanje među konzolama 4,0m	2,3 kN/m
Rastojanje među konzolama 4,5m	2,04 kN/m
Rastojanje među konzolama 5,0m	1,8 kN/m
Rastojanje među konzolama 6,0m	1,4 kN/m
Rastojanje među konzolama 7,0m	1 kN/m
Rastojanje među konzolama 8,0m	0,7 kN/m
Širina	200 mm
Varijanta spojnice	bez spojnice
Visina	160 mm
Vrsta spojnice sistema nosača kablova	zašrafljeno

Tehnički podaci

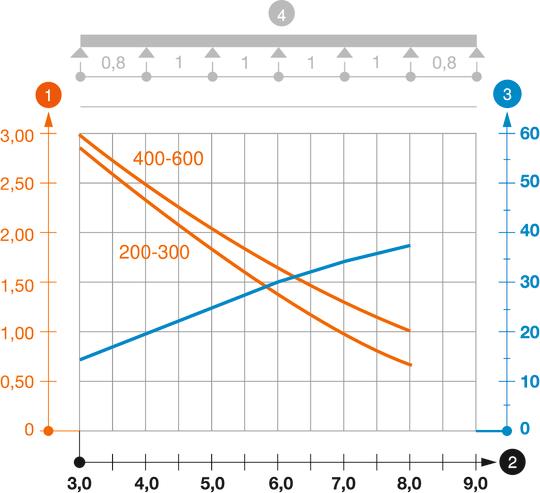

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Održavanje funkcionalnosti	Dužina	Širina	Debljina lima	Br.art.	Količina	malo pakovanje
WKSG 162 FS	ne	6000 mm	200 mm	2 mm	6098501	m	6 m
WKSG 163 FS	ne	6000 mm	300 mm	2 mm	6098505	m	6 m
WKSG 164 FS	ne	6000 mm	400 mm	2 mm	6098509	m	6 m
WKSG 165 FS	ne	6000 mm	500 mm	2 mm	6098513	m	6 m
WKSG 166 FS	ne	6000 mm	600 mm	2 mm	6098517	m	6 m

Dodatna oprema

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Brza spojnica FS	WRVL 160 FS	6227708	Komad	2 Komad

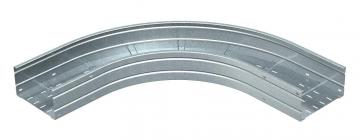

Krivina 90° 160 FS	WRB 90 162 FS	6098703	Komad	1 Komad
Pregrada 110 FS	TSG 110 FS	6062122	m	3 m
Poklopac sa obrtnom bravom FS	WDRL 1116 20 FS	6227422	m	3 m
Prag FS	SSLB 200 FS	7070213	Komad	20 Komad
