Odspojive metalne podne kutije sa nivelacijom za Tubus, RKFNUZD3, nerđajući čelik 105 | 90 | 20 | 4

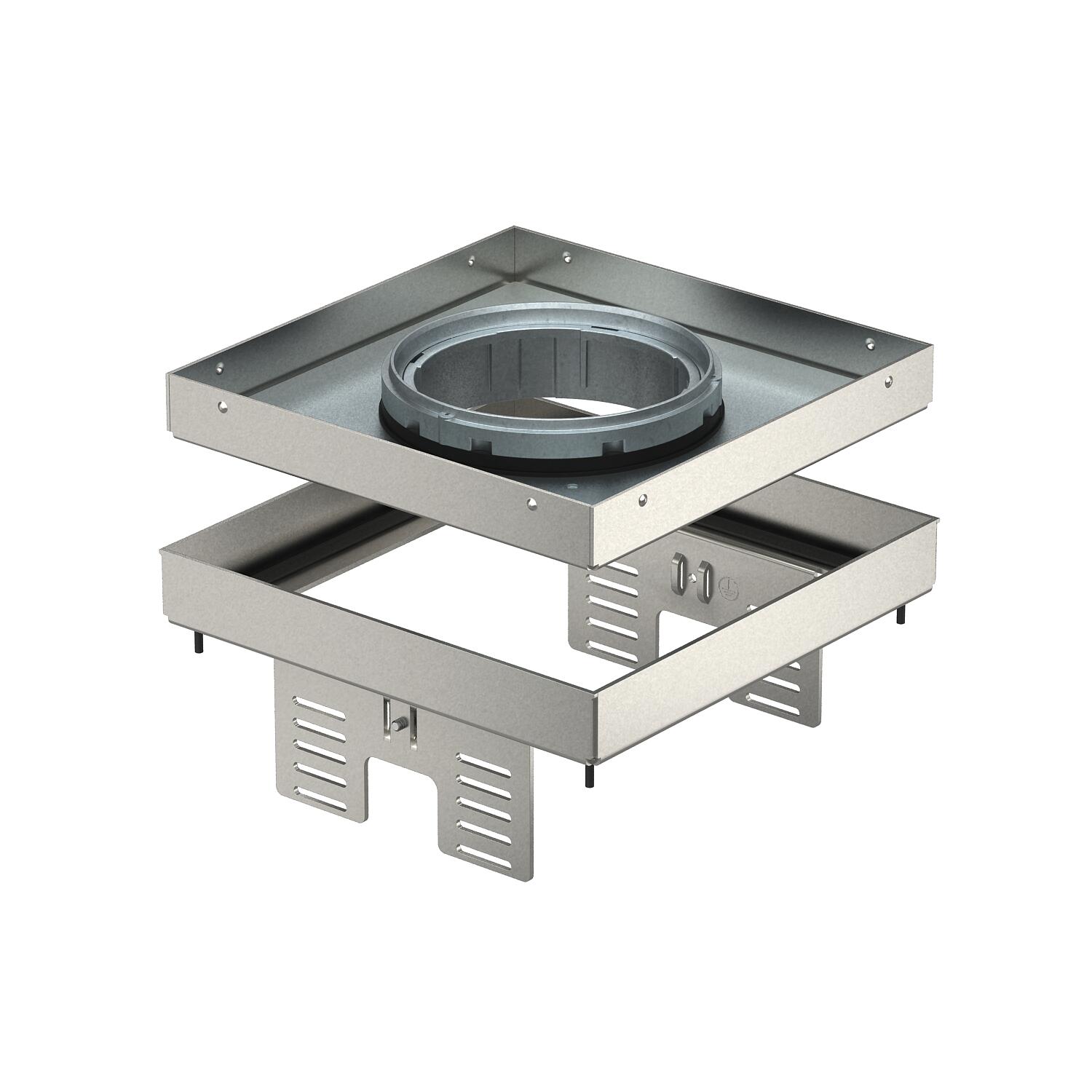

Odspojive metalne podne kutije sa nivelacijom za Tubus, RKFNUZD3, nerđajući čelik

Br.art. 7409372 | EAN 4012195869092

Br.art. / Tip

Visina poda min.

Dimenzija h

Debljina podne obloge

Nominalna veličina za ugradne jedinice	4

Opis proizvoda

Opis proizvoda

Nivelisana i podno odvojena kaseta nominalne veličine 4, za cev, za ugradnju instalacionih uređaja u podove sa suvim ili mokrim čišćenjem u zatvorenom prostoru, za montažu u podne kutije UZD250 ili UZD350, svaka u kombinaciji sa montažnim poklopcem DUG../4 ili u UGD250/340/35. Montira se pomoću nosača za izravnavanje (naručite posebno) u aluminijumski profil rama podnih kućišta.
Metalne podne kutije sa nivelacijom i tubusom, 2-kanalne. Mogu da se instaliraju 2 poklopca APMT2. Za ugradnju 2 univerzalna nosača UT3 za 4 pojedinačna instalaciona uređaja sa nosećim prstenom/lukom ili 6 Modul 45 uređaja. Tubus nije uključena u isporuku.

Tehnički podaci

Tehnički podaci

Broj izlaza za provodnike	1
Broj uređaja koji mogu da se ugrade	6
CO2 otisak (GWP) od kolevke do kapije	14,716 kg CO2e / 1 Komad
Debljina podne obloge	20 mm

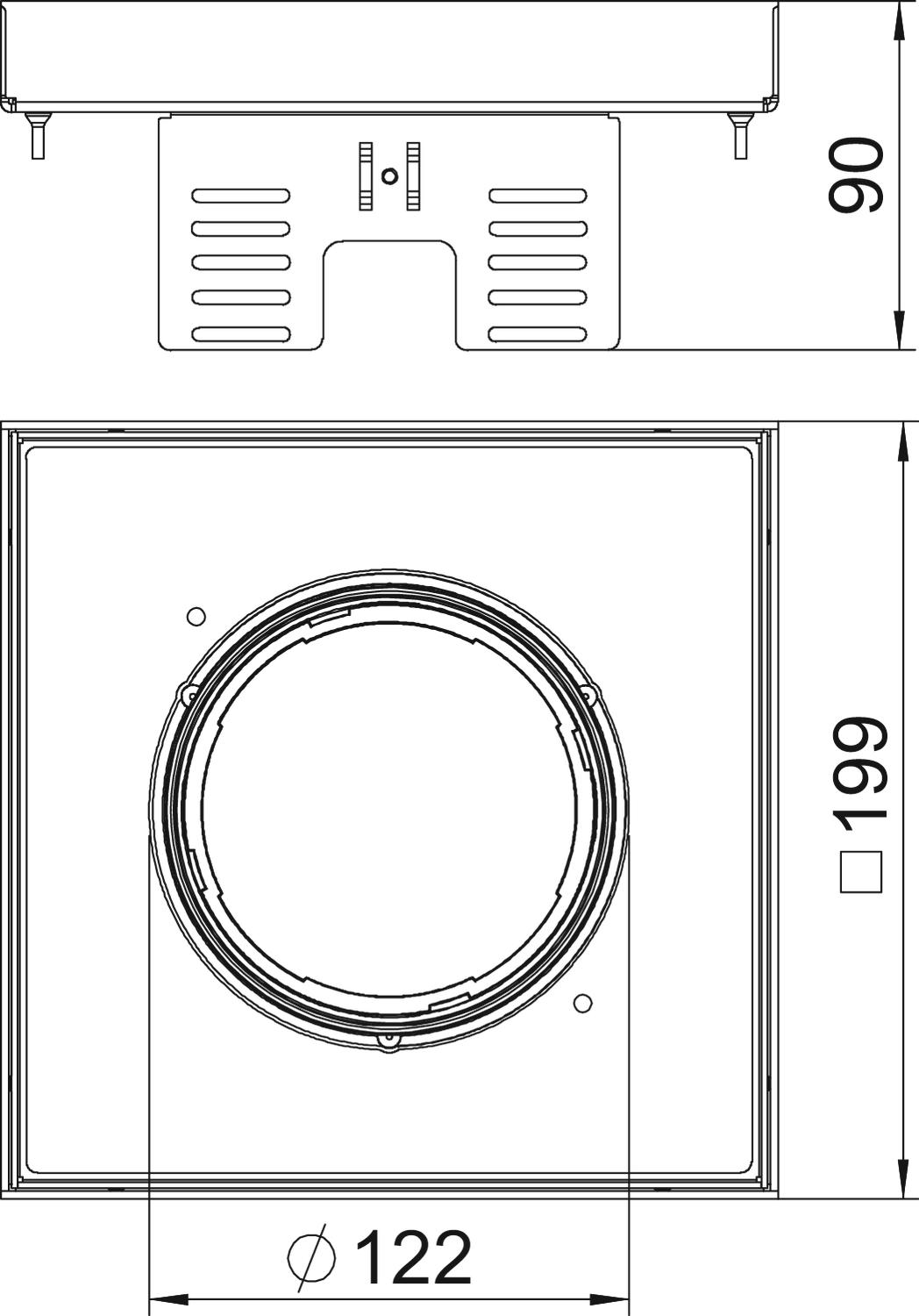

Dimenzija	200x200mm
Dimenzija h	90 mm
Dozvole	VDE
Dužina	199 mm
Dužina ugradne dimenzije	201 mm
Materijal	plemeniti čelik, nerđajući 1.4301
Nominalna veličina za ugradne jedinice	4
Nosač uređaja za montažu kutija za uređaje	ne
Održavanje poda	mokro
Odvojivo	da
Pogoduje za ugradnju u duple podove	da

Pogoduje za ugradnju u ošupljene podove	da
Širina	199 mm
Širina ugradne dimenzije	201 mm
Stepen zaštite IK-kod	IK10
Tip ugradnog sistema	UT3
Ugradna dubina	105 mm
Varijanta	kvadratno
Varijanta izlaza za provodnik	Upusni tubus
Varijanta za velika opterećenja	ne
Vertikalno opterećenje, mala površina	do 3.000 N
Vertikalno opterećenje, velika površina	do 3.000 N
Visina	90 mm
Visina poda min.	105 mm
Vrsta zaštite (IP) u korišćenom stanju	IP20
Vrsta zaštite (IP) u nekorišćenom stanju	IP44

Svi tipovi

Svi tipovi

Tip	Visina poda min.	Dimenzija h	Debljina podne obloge	Nominalna veličina za ugradne jedinice	Br.art.	Količina	malo pakovanje
RKFN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409372	Komad	1 Komad
RKFN2 UZD3 4VS25	110 mm	95 mm	25 mm	4	7409374	Komad	1 Komad

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Ugaonik za nivelaciju za ugradnju u UGD350-3 za kvadratne metalne podne kutije	NW 350-3 QK	7410544	Komad	1 Komad
Tubus s limenim poklopcem, s lučnom ručkom, za kasete okvira i metalne podne kutije sa nivelacijom	TUK2 GV	7428140	Komad	1 Komad
Montažni poklopac 350 nominalne veličine 4	DUG 350-3 4	7400505	Komad	1 Komad
Univerzalni nosač UT3, sa poklopcem za Modul 45® uređaje, sistemska dužina 165 mm	UT3 45 3	7408723	Komad	1 Komad
