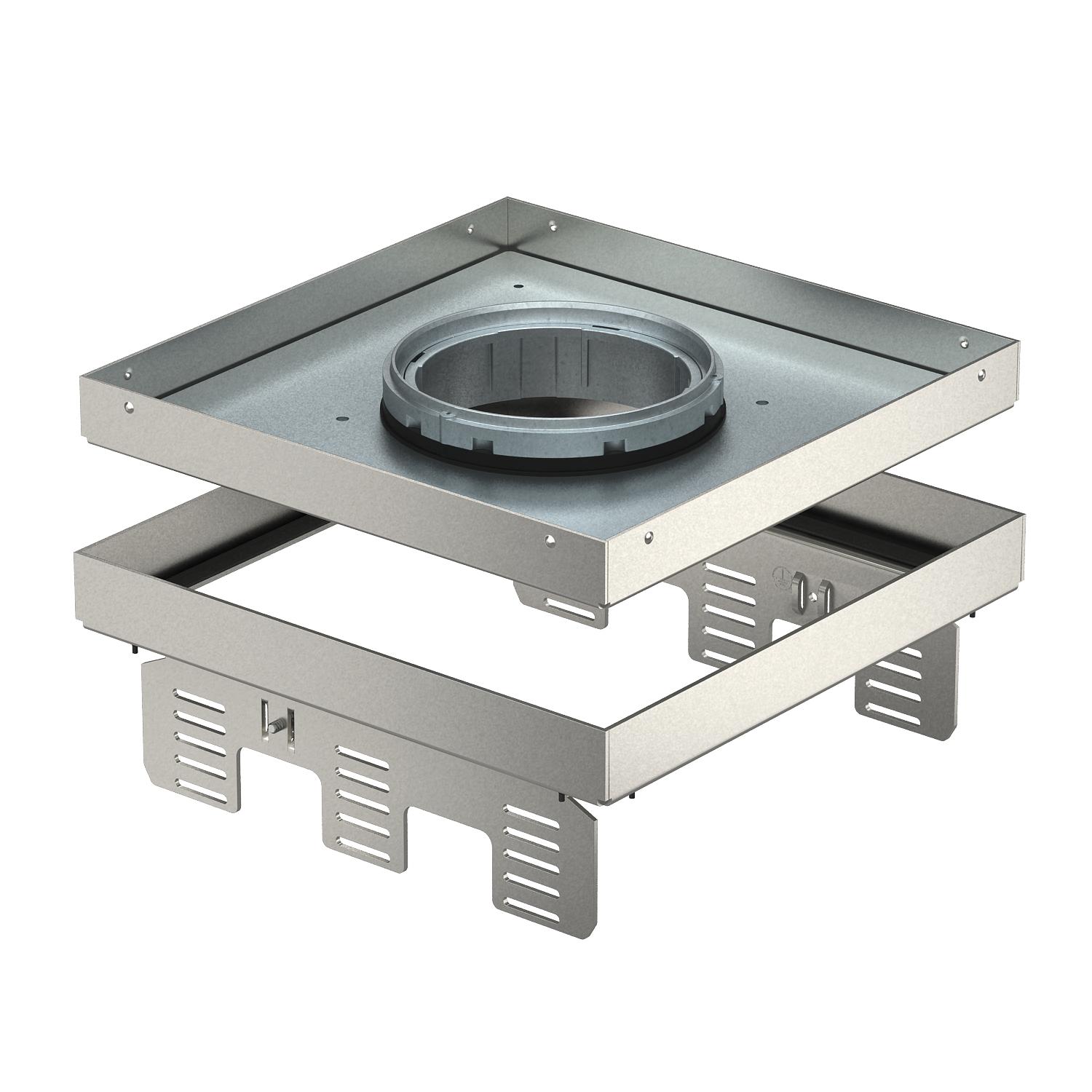

Odspojive metalne podne kutije sa nivelacijom za Tubus, RKFNUZD3, nerđajući čelik
Br.art. 7409380 | EAN 4012195869153
- Opis proizvoda
-
Opis proizvodaIzravnava i podno odvojena kaseta nominalne veličine 9, za cev, za ugradnju instalacionih uređaja u podove sa suvim ili mokrim čišćenjem u zatvorenom prostoru, za montažu u podne kutije UZD250 ili UZD350, svaka u kombinaciji sa montažnim poklopcem DUG../9 ili u UGD250/309 ili UGD250-35. Montira se pomoću nosača za izravnavanje (naručite posebno) u aluminijumski profil rama podnih kućišta.
Izravnava kaseta sa cevi, 3 staze. Mogu se instalirati 3 pokrovne pločice APMT5. Za ugradnju 3 univerzalna nosača UT4, za 9 standardna ili 12 Modul 45 elektroelemenata. Tubus nije uključena u isporuku.
-
- Tehnički podaci
-
Tehnički podaci
Broj izlaza za provodnike 1 Broj uređaja koji mogu da se ugrade 12 Debljina podne obloge 25 mm Dimenzija 243x243mm Dozvole VDE Dužina ugradne dimenzije 244 mm Materijal plemeniti čelik, nerđajući 1.4301 Nominalna veličina za ugradne jedinice 9 Nosač uređaja za montažu kutija za uređaje ne Održavanje poda mokro Odvojivo da Pogoduje za ugradnju u duple podove da Pogoduje za ugradnju u ošupljene podove da Širina ugradne dimenzije 244 mm Stepen zaštite IK-kod IK10 Tip ugradnog sistema UT4 Ugradna dubina 110 mm Varijanta kvadratno Varijanta izlaza za provodnik Upusni tubus Varijanta za velika opterećenja ne Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 3.000 N Visina poda min. 110 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP44 Dimenzije

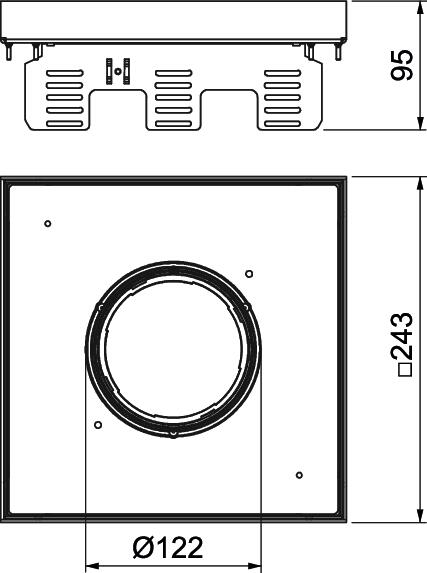

Dimenzija h 95 mm Dužina 243 mm Širina 243 mm Visina 95 mm CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolevke do kapije 21,9836 kg CO2e / 1 Komad CO₂ Footprint (GWP) 21,9836 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Ugaonik za nivelaciju za ugradnju u UGD350-3 za kvadratne metalne podne kutije
NW 350-3 QK 7410544 1 Komad
Tubus s limenim poklopcem, s lučnom ručkom, za kasete okvira i metalne podne kutije sa nivelacijom
TUK2 GV 7428140 1 Komad
Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm
UT4 45 4 7408727 1 Komad Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Montažni poklopac 350 nominalne veličine 9
DUG 350-3 9 7400513 1 Komad - Preuzimanja
-
Informativni list RKFN2UZD3 9VS25 / 7409380 , 0.19MB , pdfSigurnosni tehnički list RKFN2UZD3 9VS25 / 7409380 , 0.05MB , pdfEU izjava o usaglašenosti RKFN2UZD3 9VS25 / 7409380 , 0.18MB , pdfUK Izjava o usaglašenosti RKFN2UZD3 9VS25 / 7409380 , 0.14MB , pdfREACH Izjava o usaglašenosti RKFN2UZD3 9VS25 / 7409380 , 0.12MB , pdfRoHS Izjava o usaglašenosti RKFN2UZD3 9VS25 / 7409380 , 0.13MB , pdfOdobrenje oznake VDE symbol approval, RK RKN , 0.18MB , pdfUputstvo za montažu Mounting instructions, cassettes RK(F) N2UZD3 , 0.10MB , pdfUputstvo za upotrebu PF-G instructions for use , 2.00MB , pdfZa ovaj proizvod nema tenderskih specifikacija na raspolaganju
