Odvodnik prenapona 1-polni
Br.art. 5096847 | EAN 4012195966388
- Opis proizvoda
-
Opis proizvodaOdvodnik prenapona tipa 1 prema DIN EN 61643-11 za interfejs 0 na 1 (LPZ) prema konceptu zona gromobranske zaštite prema IEC 61312-1 odn.
VDE 0185-305 (IEC 62305)
• Poklopac i donji deo, utični poklopac
• Kapacitet odvođenja 50 kA (10/350 µs) po polu
• Prag zaštite < 2,0 kV
• Sa gašenjem lutajuće struje 25 kA Ipeak
• Za utičnim kapicama za obeležavanje priključaka
• Zatvoreno, neizduvno iskrište: Primena moguća u uobičajenim kućištima razdelnika
Primer primene: Industrijski pogoni; odvodnik prenapona prema VDN-AR-N 4100 za oblast predbrojača.
-
- Tehnički podaci
-
Tehnički podaci
Daljinska signalizacija ne Dimenzija 255V Ispitna klasa tip 1 da Izduvno ne Kontaktno vreme <100 ns LPZ 0→1 Maks. prenaponska zaštita mreže 500 Maksimalni preventivni osigurač 500 A Način montaže Torban šina 35 mm Največi trajni napon AC 255 V Nominalna struja odvođenja (8/20 µs) 50 kA Nominalni napon AC (50 / 60 Hz) 230 V Oblik mreže ostalo Otpornost na kratak spoj 25 kA Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže 25 kA Radna temperatura maks. 85 °C Radna temperatura min. -40 °C Signalizacija na uređaju nema SPD prema EN 61643-11 Tip 1 SPD prema IEC 61643-1 klasa I SPD prema UL 1449 Tip 1 Sposobnost gašenja struje kratkog spoja (eff) [N-PE] 10 kA Temperaturna oblast primene maks. 85 °C Temperaturna oblast primene min. -40 °C Udarni napon (10/350 μs) 50 kA Udarni napon (10/350) [ukupno] 50 kA Varijanta 1-polni kompletan; 255V Varijanta ispitana na eksplozije ne Varijanta polova 1 Vrsta zaštite IP20 Dimenzije

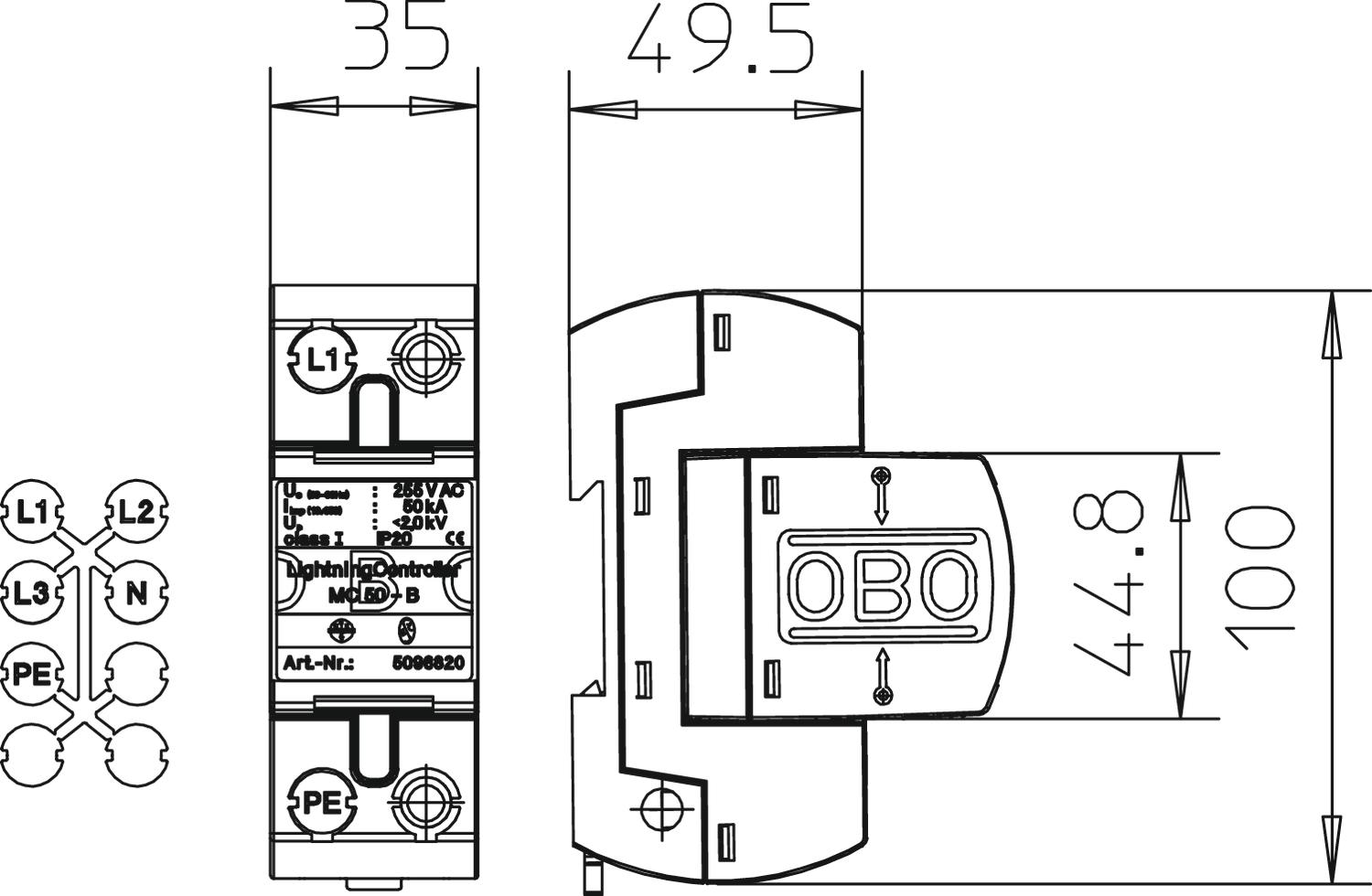

Dužina 100 mm Širina 35 mm Visina 69 mm Priključne mogućnosti
Odvodna struja (8/20 µs) [ukupna] 50 kA Prečnik krutog provodnika (jedno-/višežilni) maks. 50 mm² Prečnik krutog provodnika (jedno-/višežilni) min. 10 mm² CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolevke do kapije 2,0131 kg CO2e / 1 Komad CO₂ Footprint (GWP) 2,0131 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-21T00:00:00.000+0200 - Svi tipovi
