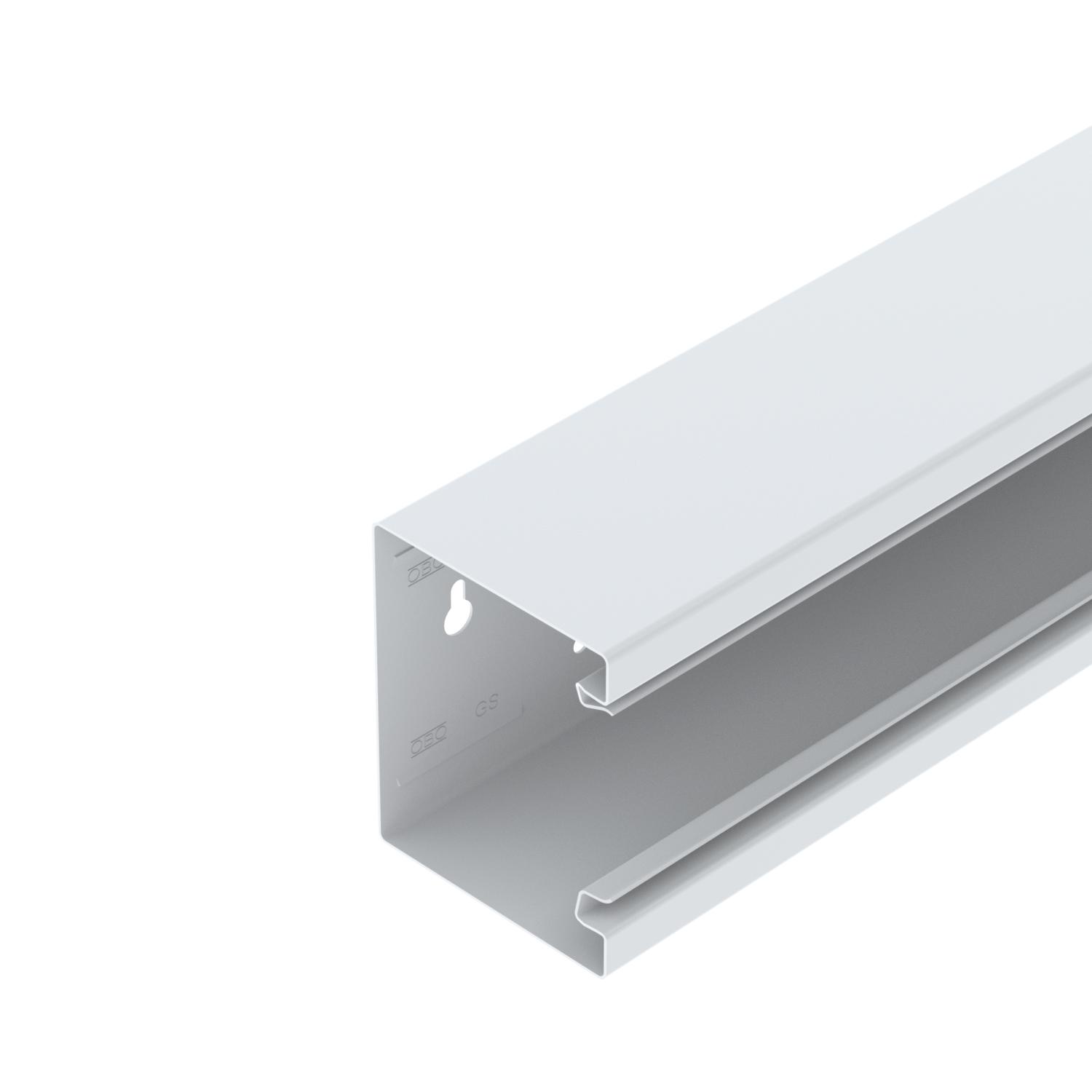

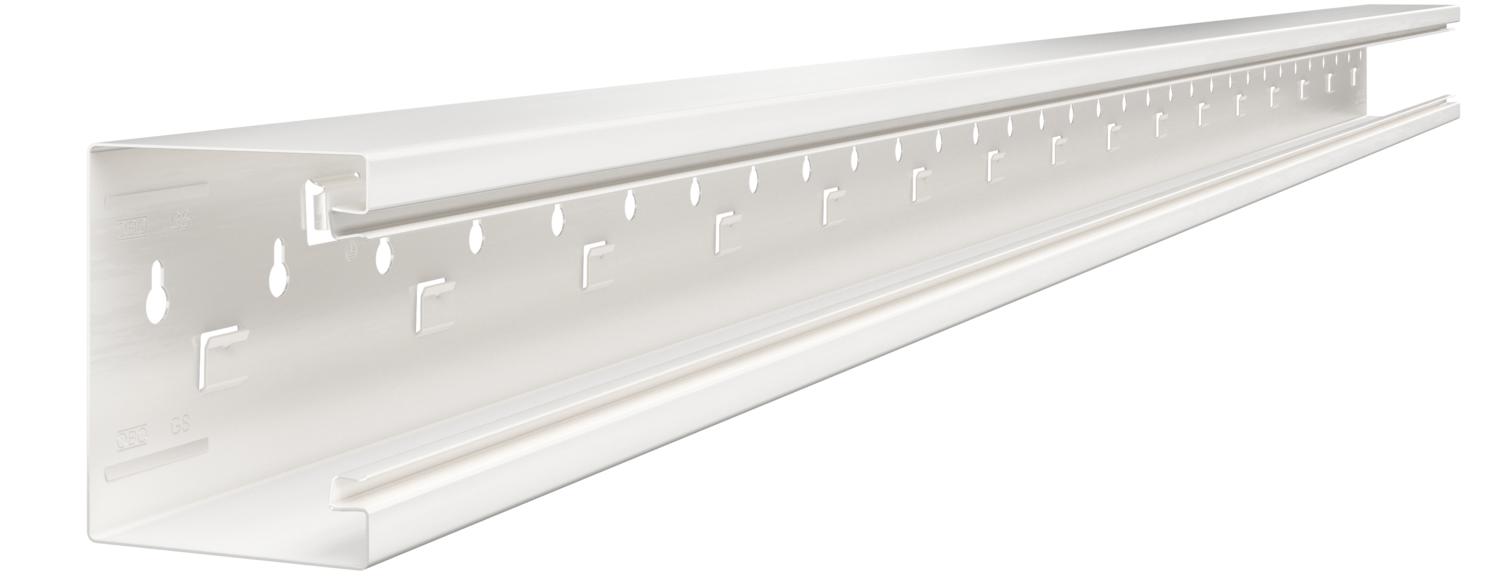

Parapetni kanal Rapid 80, širina kanala 110, visina kanala 90, simetrični
Br.art. 6277100 | EAN 4012195659389
- Opis proizvoda
-

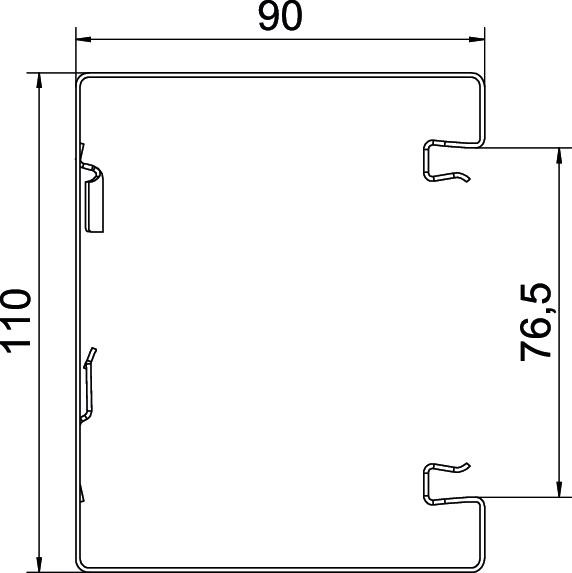

Opis proizvodaGS parapetni kanal za montažu na zid ili pričvrsne konzole. GS parapetni kanal raspolaže samokontaktnim vezicama za montažu pregradnih zidova od čeličnog lima. Izjednačavanje potencijala između donjih delova kanala ostvaruje se pomoću spojnice. Između poklopca i donjeg dela, zaštitne mere i izjednačavanje potencijala obezbeđuje se kroz patentirane, samokontaktne poklopce kanala. Sistemski otvor realno iznosi 76,5 mm. Poklopac mora da se naruči posebno.
Dužine preko 3000 mm donjih delova i poklopaca kao i druge RAL-boje mogu da se realizuju na zahtev. Vidljive površine lakiranih parapetnih kanala su oblepljene folijom.
-
- Tehnički podaci
-
Tehnički podaci
Antibakterijski tretman ne bez halogena da Boja čisto bela; RAL 9010 Broj dodatnih pregradnih zidova 1 Broj poklopaca 1 CO2 otisak (GWP) od kolevke do kapije 6,7325 kg CO2e / 1 Metar Dimenzija 90x110x2000 Dužina 2000 mm Klema za kablove ne Korisni presek 8300 mm² Materijal Čelik Montažna perforacija u podu da Način montaže poklopaca nalazi se unutra Podna perforacija sa podnom perforacijom Poklopac priložen ne Pravougli model da Simetrično da Širina 110 mm Širina poklopca 76,5 mm Spojnica kanala ne Stepen zaštite IK-kod IK10 Temperaturna oblast primene maks. 60 °C Temperaturna oblast primene min. -25 °C Varijanta zadnje strane (unutrašnja strana) sa uklopnim kontra-elementom Visina 90 mm Vrsta zaštite IP30 Zaštitna folija da - Svi tipovi
-
Sistemski pribor
- Preuzimanja
-
Informativni list GS-S90110RW / 6277100 , 0.20MB , pdfEU izjava o usaglašenosti GS-S90110RW / 6277100 , 0.13MB , pdfUK Izjava o usaglašenosti GS-S90110RW / 6277100 , 0.09MB , pdfREACH Izjava o usaglašenosti GS-S90110RW / 6277100 , 0.12MB , pdfRoHS Izjava o usaglašenosti GS-S90110RW / 6277100 , 0.12MB , pdfUputstvo za montažu Geräteeinbaukanal Rapid 80® , 4.62MB , pdfZa ovaj proizvod nema tenderskih specifikacija na raspolaganju

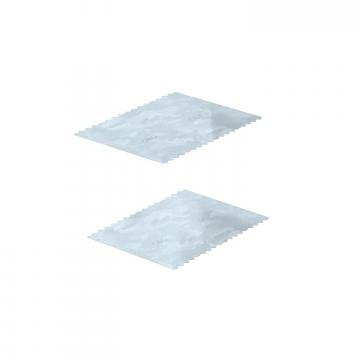

Spojnica GS-KUP90
Kutija za uređaje 71GD6, 1-struka
Kutija za uređaje 71GD7-2, 2-struka
Rasterećenje vučne sile 7ZE

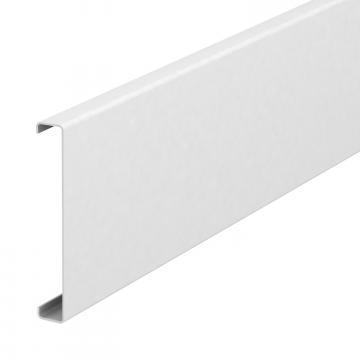

Poklopac kanala, čelični lim
Montažna stezaljka RKV3V

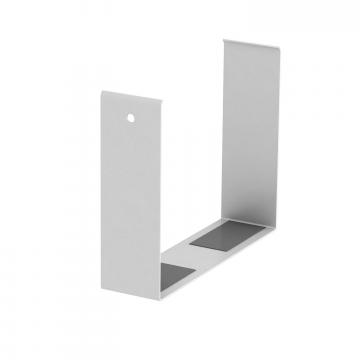

Spojnica kanala, visina kanala 90 mm

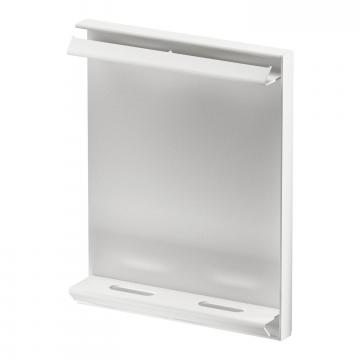

Završetak, za parapetni kanal Rapid 80, tip GS-90110

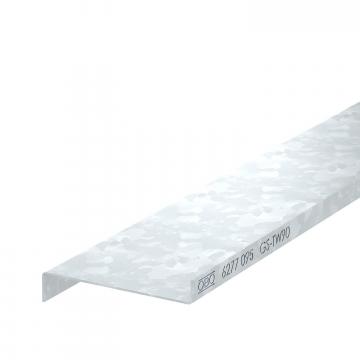

Pregrada GS-TW90

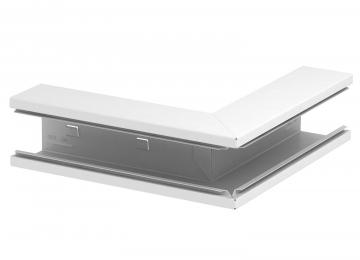

Vanjski kut, simetričan, za parapetni kanal Rapid 80, tip GS-S90110

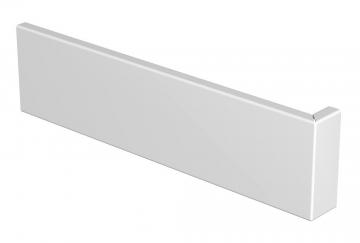

Čelični poklopac za vanjski kut

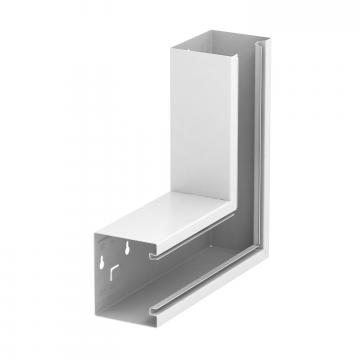

Poklopac ravnog ugla, simetrični, za parapetni kanal Rapid 80 tip GS-S90110

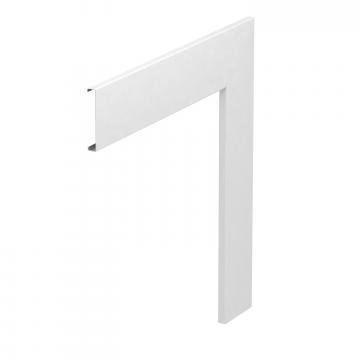

Čelični poklopac za ravni kut

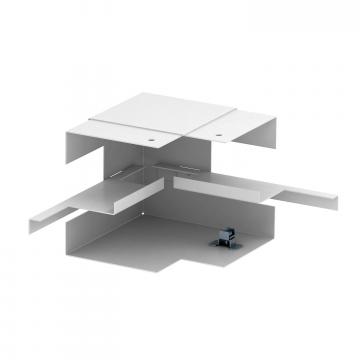

Unutarnji kut, simetričan, za parapetni kanal Rapid 80, tip GS-S90110

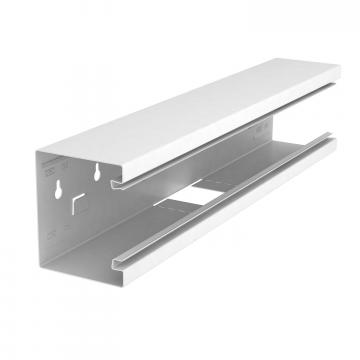

T-element, simetrična, za parapetni kanal Rapid 80, tip GS-S90110
Spojnica kanala KL80A
Priključni ugao zaštitnog voda
