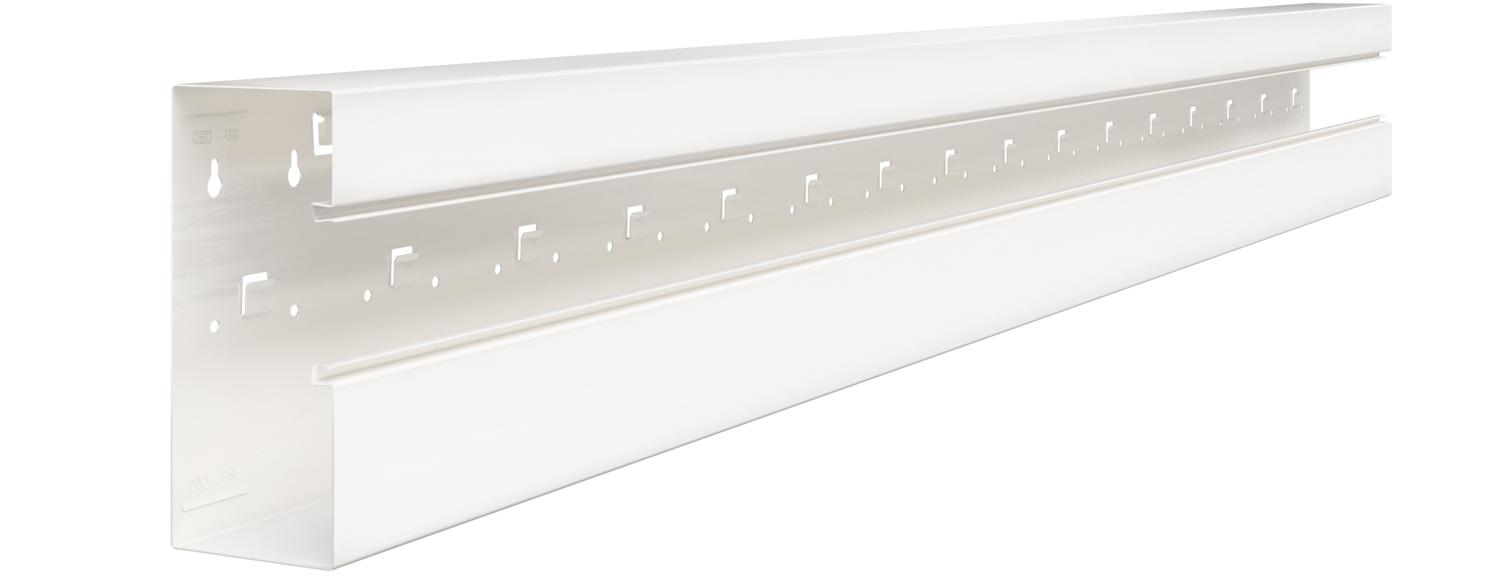

Parapetni kanal Rapid 80, širina kanala 210, visina kanala 90, asimetrični
Br.art. 6278100 | EAN 4012195664109
- Opis proizvoda
-
Opis proizvodaGS parapetni kanal za montažu na zid ili na nosače. Parapetni kanal GS uređaja ima samokontaktne kopče za postavljanje pregrade od lima i čelika. Ekvipotencijalna veza između kanala kanala se vrši preko spojnice. Zaštitna mera i izjednačavanje potencijala između poklopca i donjeg dela garantuje patentirani, samokontaktni poklopac kanala. Otvor sistema je zapravo 76,5 mm. Poklopac mora da se naruči posebno.
Dužine preko 3000 mm donjih delova i poklopaca kao i druge RAL-boje mogu da se realizuju na zahtev. Vidljive površine lakiranih parapetnih kanala su oblepljene folijom.
-
- Tehnički podaci
-
Tehnički podaci

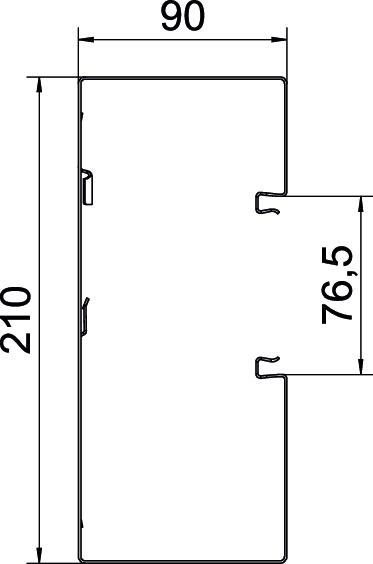

Antibakterijski tretman ne bez halogena da Boja čisto bela; RAL 9010 Broj dodatnih pregradnih zidova 1 Broj poklopaca 1 CO2 otisak (GWP) od kolevke do kapije 10,3899 kg CO2e / 1 Metar Dimenzija 90x210x2000 Dužina 2000 mm Klema za kablove ne Korisni presek 16850 mm² Materijal Čelik Montažna perforacija u podu da Način montaže poklopaca nalazi se unutra Podna perforacija sa podnom perforacijom Poklopac priložen ne Pravougli model da Simetrično ne Širina 210 mm Širina poklopca 76,5 mm Spojnica kanala ne Stepen zaštite IK-kod IK10 Temperaturna oblast primene maks. 60 °C Temperaturna oblast primene min. -25 °C Varijanta zadnje strane (unutrašnja strana) sa uklopnim kontra-elementom Visina 90 mm Vrsta zaštite IP30 Zaštitna folija da - Svi tipovi
-
Sistemski pribor
- Preuzimanja
-
Informativni list GS-A90210RW / 6278100 , 0.18MB , pdfEU izjava o usaglašenosti GS-A90210RW / 6278100 , 0.13MB , pdfUK Izjava o usaglašenosti GS-A90210RW / 6278100 , 0.09MB , pdfREACH Izjava o usaglašenosti GS-A90210RW / 6278100 , 0.12MB , pdfRoHS Izjava o usaglašenosti GS-A90210RW / 6278100 , 0.12MB , pdfUputstvo za montažu Geräteeinbaukanal Rapid 80® , 4.62MB , pdfZa ovaj proizvod nema tenderskih specifikacija na raspolaganju
Spojnica GS-KUP90
Kutija za uređaje 71GD6, 1-struka
Kutija za uređaje 71GD7-2, 2-struka
Rasterećenje vučne sile 7ZE
Poklopac kanala, čelični lim
Montažna stezaljka RKV3V

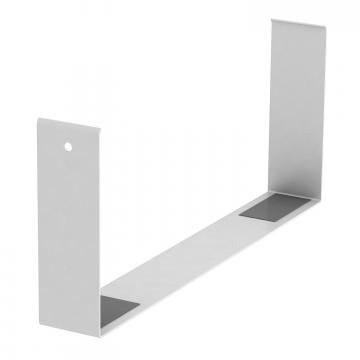

Spojnica kanala, visina kanala 90 mm

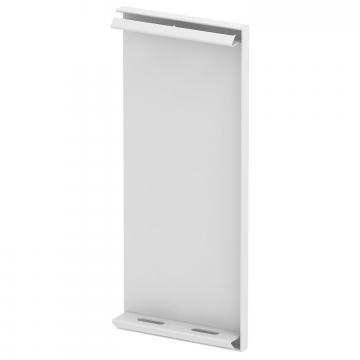

Završetak, za parapetni kanal Rapid 80, tip GS-90210
Pregrada GS-TW90

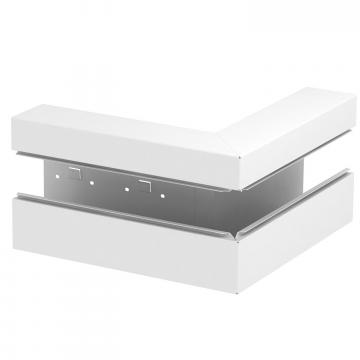

Vanjski kut, asimetričan, za parapetni kanal Rapid 80 tip GS-AS90210
Čelični poklopac za vanjski kut

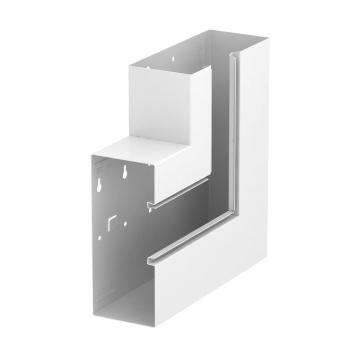

Ravni kut, asimetričan, s uzlazom, za parapetni kanal Rapid 80, tip GS-A90210

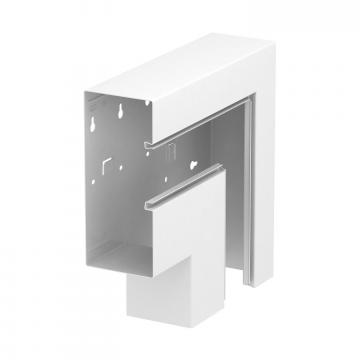

Ravni kut, asimetričan, silazni, za parapetni kanal Rapid 80, tip GS-A90210
Čelični poklopac za ravni kut

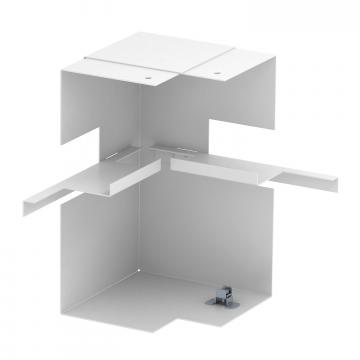

Unutarnji kut, asimetričan, za parapetni kanal Rapid 80 tip GS-A90210

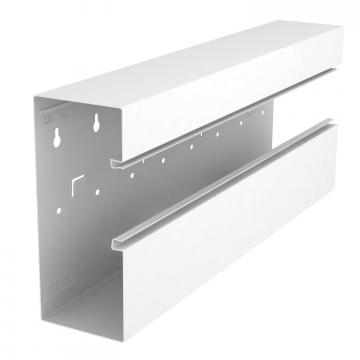

T-element, asimetričan, dvostruki, za parapetni kanal Rapid 80 tip GS-A90210
Spojnica kanala KL80A
Priključni ugao zaštitnog voda
