Podna kutija GES4M-2 sa lučnom ručkom
Br.art. 7405191 | EAN 4012196028726
- Opis proizvoda
-

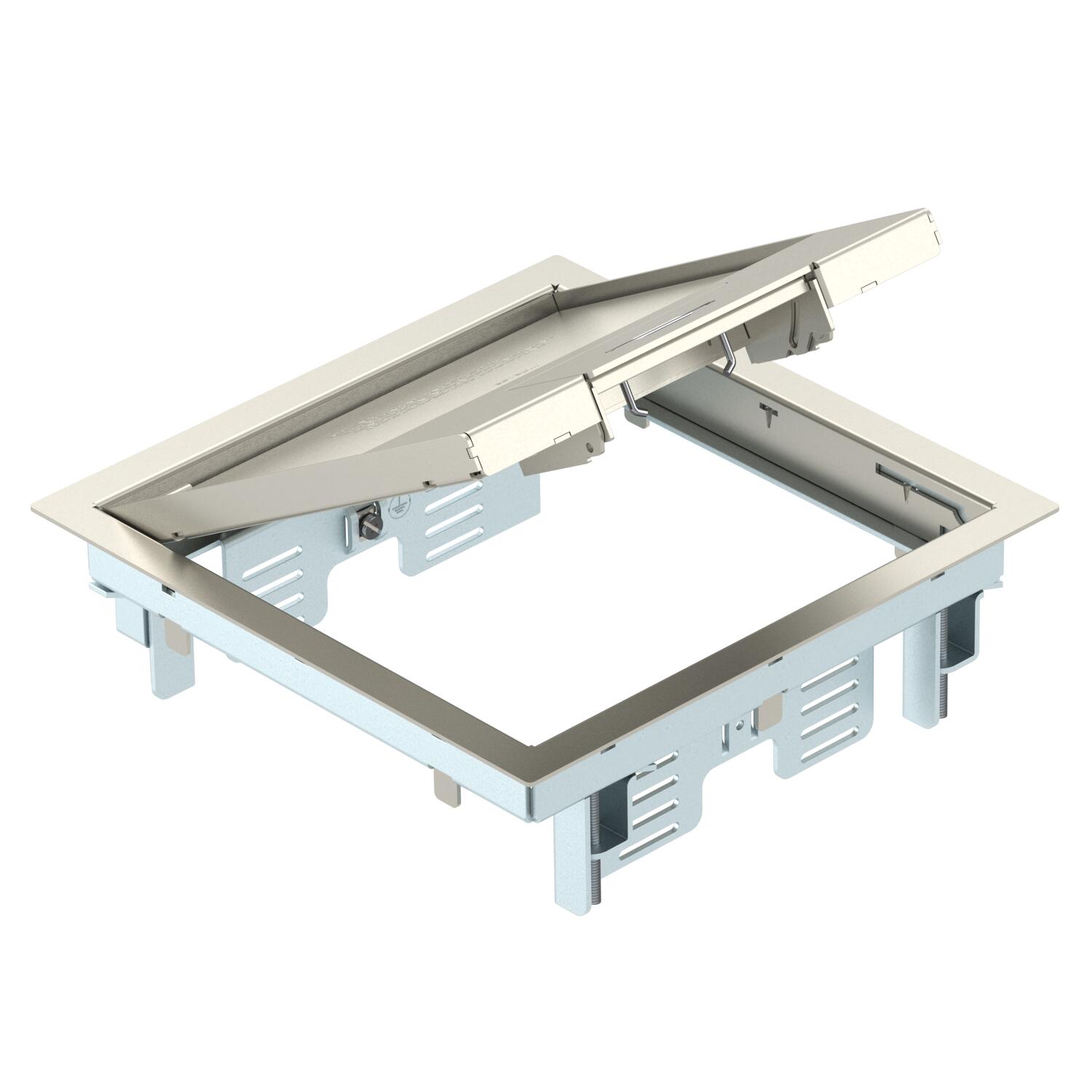

Opis proizvodaUgradni okvir s poklopcem s ručicom, za ugradnju do 6 pojedinačnih elektroelemenata Modul 45 u 2 univerzalna nosača UT3, za primjenu u sustavima podnih kanala i dvostrukim podovima u zatvorenom prostoru.
Merdevine za zaključavanje od pocinkovanog čeličnog lima. Debljina poda je podešena na 5 mm, po potrebi podesiva na 10 mm.
Podna kutija sa ručicom, dvosmerno, za postavljanje nosača MT4. Mogu da se instaliraju 2 poklopca modela APMT2.
Primenljiva i do 4 instalaciona uređaja sa 50icom centralnom pločom.
-
- Tehnički podaci
-
Tehnički podaci

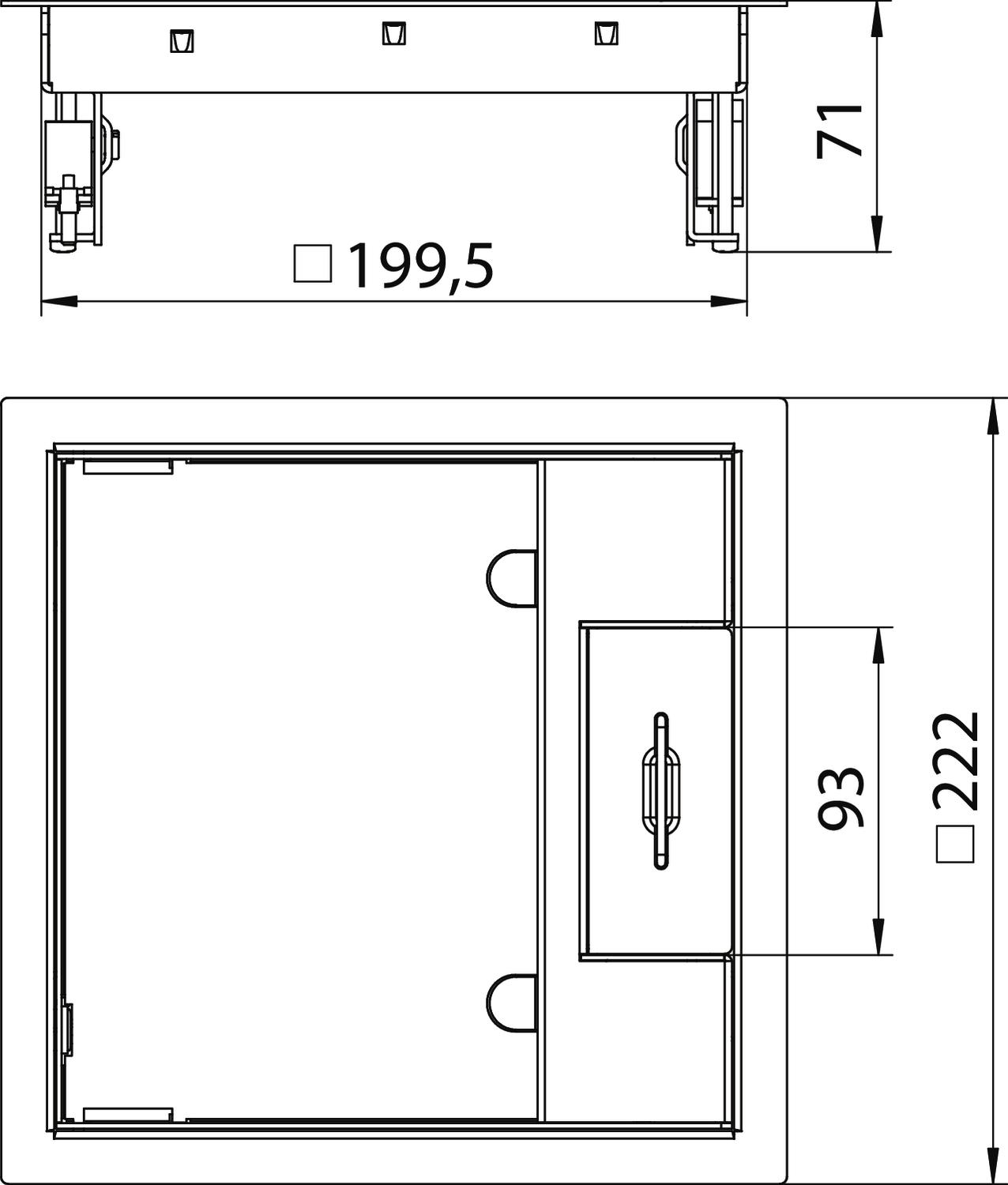

Broj kutija za uređaje 2 Broj uređaja koji mogu da se ugrade 6 Debljina podne obloge 5 mm Dimenzija 223x223x70 Dozvole VDE Dužina spoljne dimenzije 222 mm Dužina ugradne dimenzije 201 mm Floor covering thickness max. 10 mm Materijal plemeniti čelik, nerđajući 1.4301 Mehanizam otvaranja Lučna ručka Mogućnost ugradnje zaptivke ne Namenjeno za podne kanale ispod betonske košuljice da Namenjeno za zatvorene podne kanale ne Nominalna veličina za ugradne jedinice 4 Nosač uređaja za montažu kutija za uređaje da Održavanje poda suvo Pogoduje za mokro održavanje ne Pogoduje za podni kanal da Pogoduje za ugradnju u duple podove da Pogoduje za ugradnju u ošupljene podove da Sa izrezom za podnu oblogu da Širina spoljne dimenzije 222 mm Širina ugradne dimenzije 201 mm Stepen zaštite IK-kod IK10 Tip ugradnog sistema MT3 / GB2 Ugradna dubina 78 mm Varijanta kvadratno Varijanta izlaza za provodnik Okretni izlaz za kabal Varijanta okvira Zaštitni ram tepiha Varijanta za velika opterećenja ne Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 5.000 N Visina poda min. 78 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP40 Zaštitni ram za podnu oblogu da Zatezna oblast D maks. 61 mm Zatezna oblast D min. 3 mm Dimenzije
Dužina 222 mm Širina 222 mm CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolevke do kapije 15,4339 kg CO2e / 1 Komad CO₂ Footprint (GWP) 15,4339 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Univerzalni nosač UT3, sa poklopcem za Modul 45® uređaje, sistemska dužina 165 mm
UT3 45 3 7408723 1 Komad - Preuzimanja
-
Informativni list GES4M-2 10U / 7405191 , 0.24MB , pdfEU izjava o usaglašenosti GES4M-2 10U / 7405191 , 0.13MB , pdfREACH Izjava o usaglašenosti GES4M-2 10U / 7405191 , 0.12MB , pdfRoHS Izjava o usaglašenosti GES4M-2 10U / 7405191 , 0.13MB , pdfOdobrenje oznake VDE symbol approval, GES , 0.12MB , pdfUputstvo za montažu Mounting instructions, tensioning bracket GESM-2 , 0.03MB , pdf
