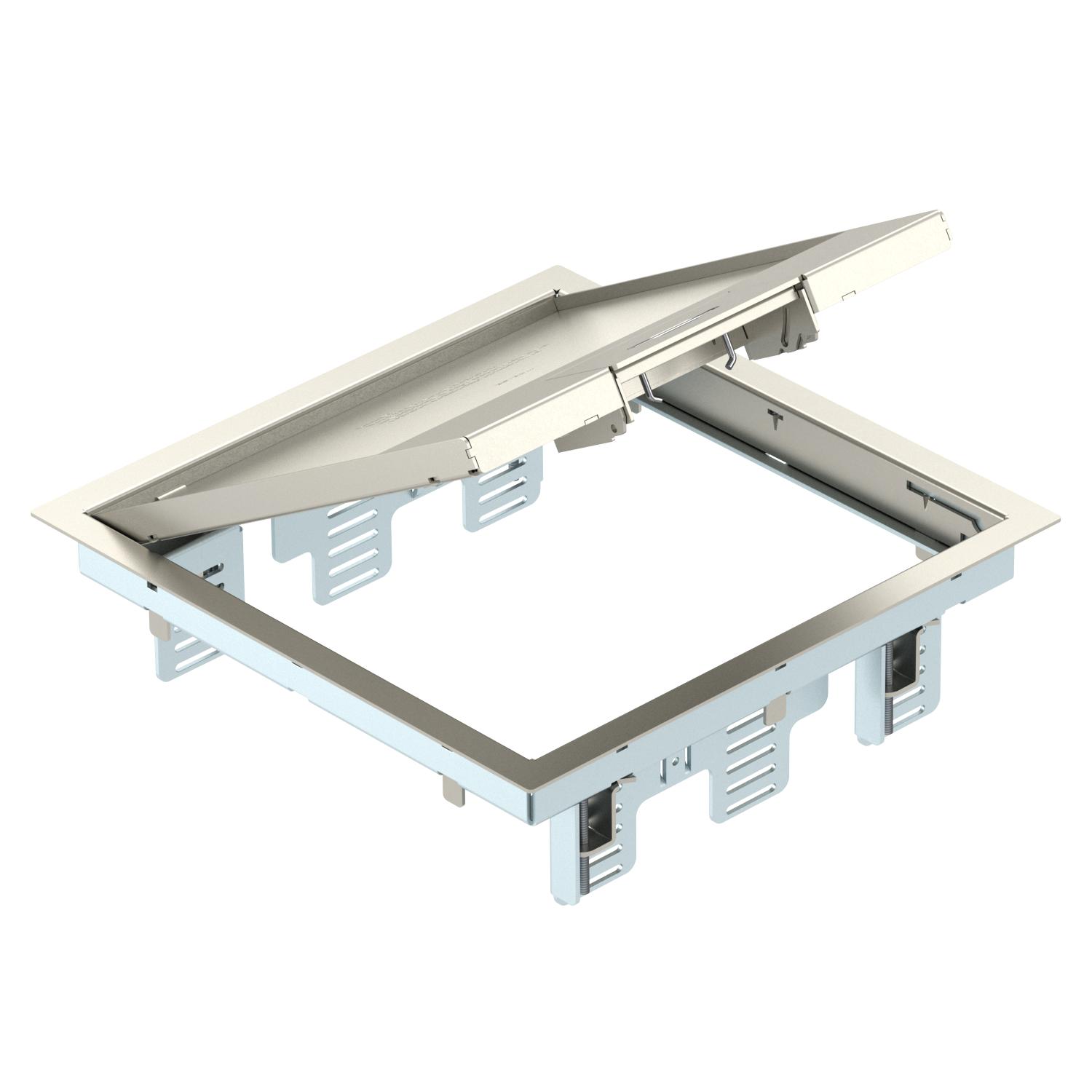

Podna kutija GES9M-2 sa lučnom ručkom
Br.art. 7405371 | EAN 4012196028740
- Opis proizvoda
-

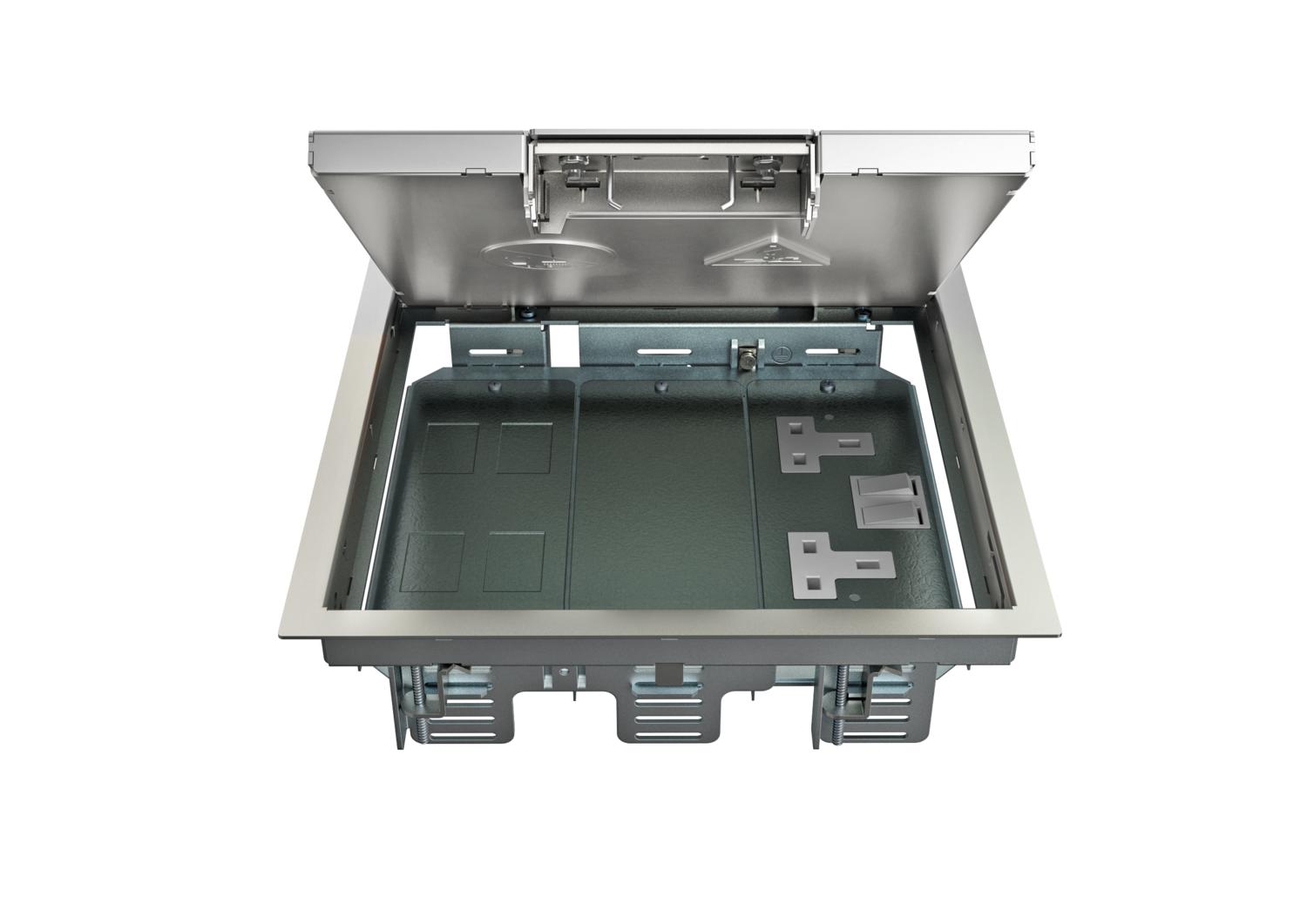

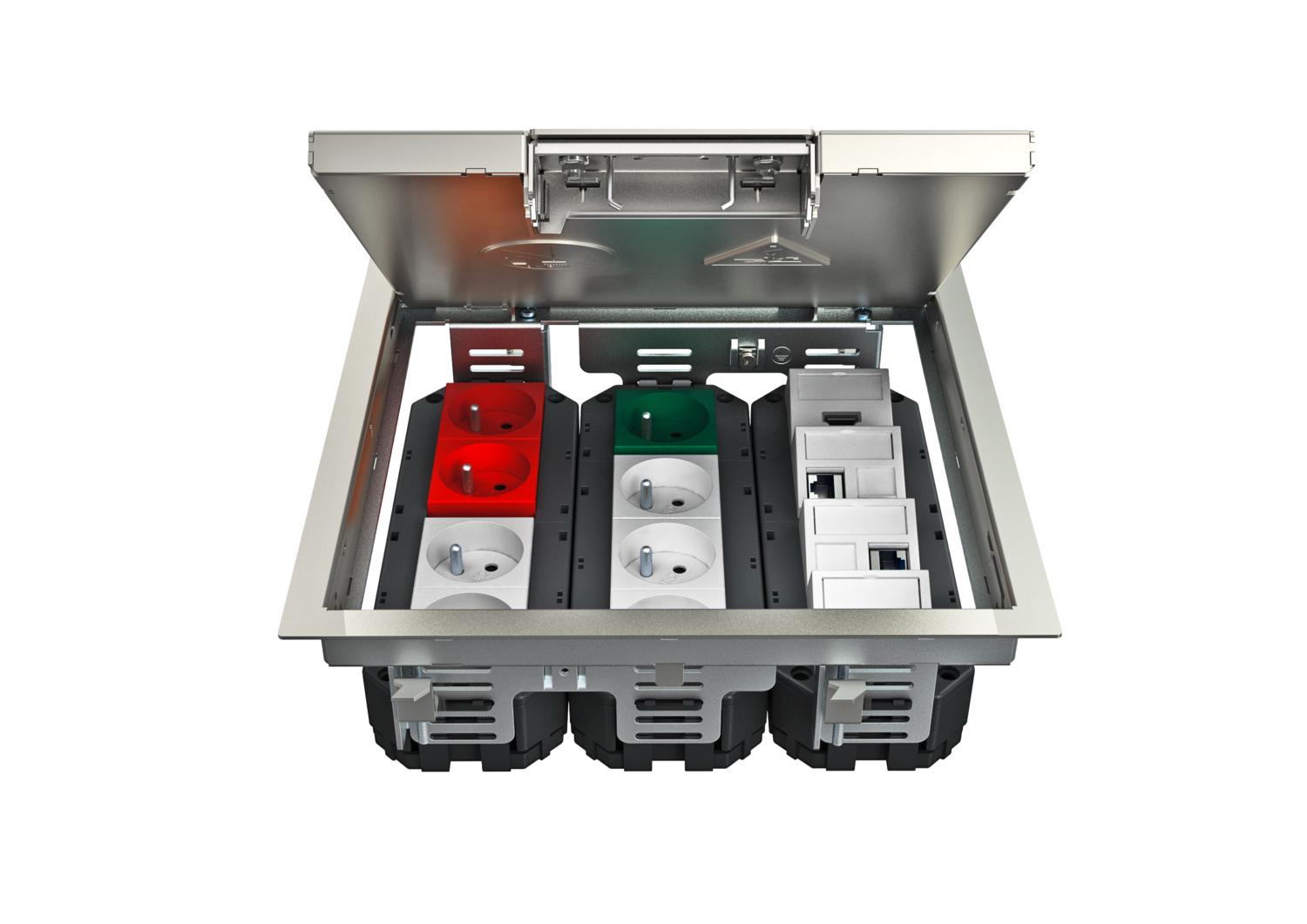

Opis proizvodaPodna kutija sa lučnom drškom za do 12 Modul 45-pojedinačnih uređaja u 3 univerzalna nosača UT4, primena u sistemima kanala i sistemskim podovima u unutrašnjim oblastima.
Merdevine za zaključavanje od pocinkovanog čeličnog lima. Debljina poda je podešena na 5 mm, po potrebi podesiva na 10 mm.
Priključak za uređaje, sa lučnom ručkom, 3-kanalni, za ugradnju montažnog nosača MT9. Mogu da se instaliraju 3 poklopca modela APMT5
Primenljiva i do 9 instalaciona uređaja sa 50icom centralnom pločom.
-
- Tehnički podaci
-
Tehnički podaci

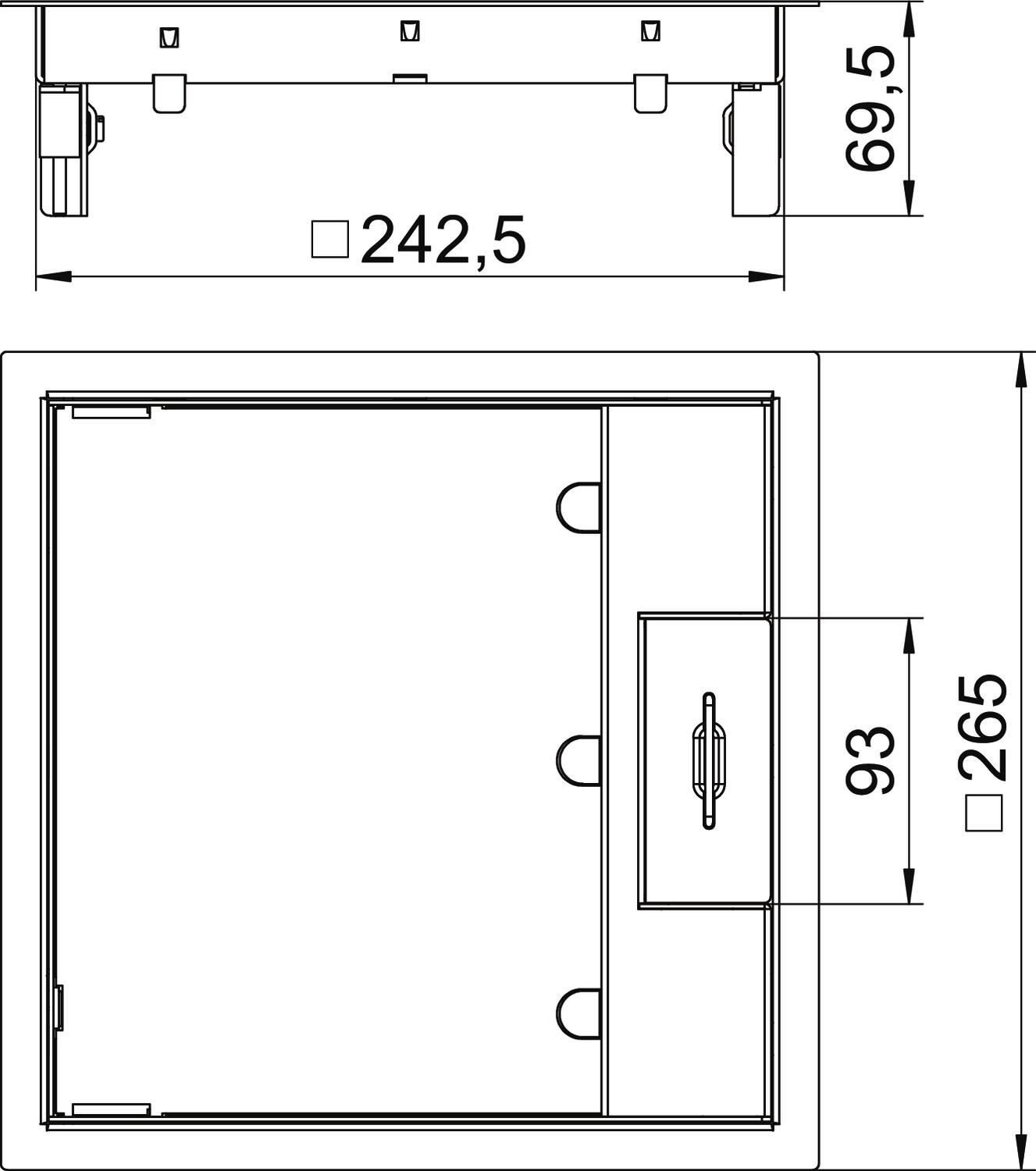

Broj kutija za uređaje 3 Broj uređaja koji mogu da se ugrade 12 Debljina podne obloge 5 mm Dimenzija 266x266x69 Dužina spoljne dimenzije 265 mm Dužina ugradne dimenzije 244 mm Floor covering thickness max. 10 mm Materijal plemeniti čelik, nerđajući 1.4301 Mehanizam otvaranja Lučna ručka Mogućnost ugradnje zaptivke ne Namenjeno za podne kanale ispod betonske košuljice da Namenjeno za zatvorene podne kanale ne Nominalna veličina za ugradne jedinice 9 Nosač uređaja za montažu kutija za uređaje da Održavanje poda suvo Pogoduje za mokro održavanje ne Pogoduje za podni kanal da Pogoduje za ugradnju u duple podove da Pogoduje za ugradnju u ošupljene podove da Sa izrezom za podnu oblogu da Širina spoljne dimenzije 265 mm Širina ugradne dimenzije 244 mm Stepen zaštite IK-kod IK10 Tip ugradnog sistema MT4 / GB3 Ugradna dubina 78 mm Varijanta kvadratno Varijanta izlaza za provodnik Okretni izlaz za kabal Varijanta okvira Zaštitni ram tepiha Varijanta za velika opterećenja ne Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 5.000 N Visina poda min. 78 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP40 Zaštitni ram za podnu oblogu da Zatezna oblast D maks. 61 mm Zatezna oblast D min. 3 mm Dimenzije
Dužina 265 mm Širina 265 mm Visina 67 mm CO2 otisak (Product Carbon Footprint)
CO2 otisak (GWP) od kolevke do kapije 20,0394 kg CO2e / 1 Komad CO₂ Footprint (GWP) 20,0394 kg CO₂e Declared Unit (LCA) Units Declared Unit Quantity (LCA) 1 Determination date of CO2 value 2025-05-14T00:00:00.000+0200 - Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm
UT4 45 4 7408727 1 Komad - Preuzimanja
-
