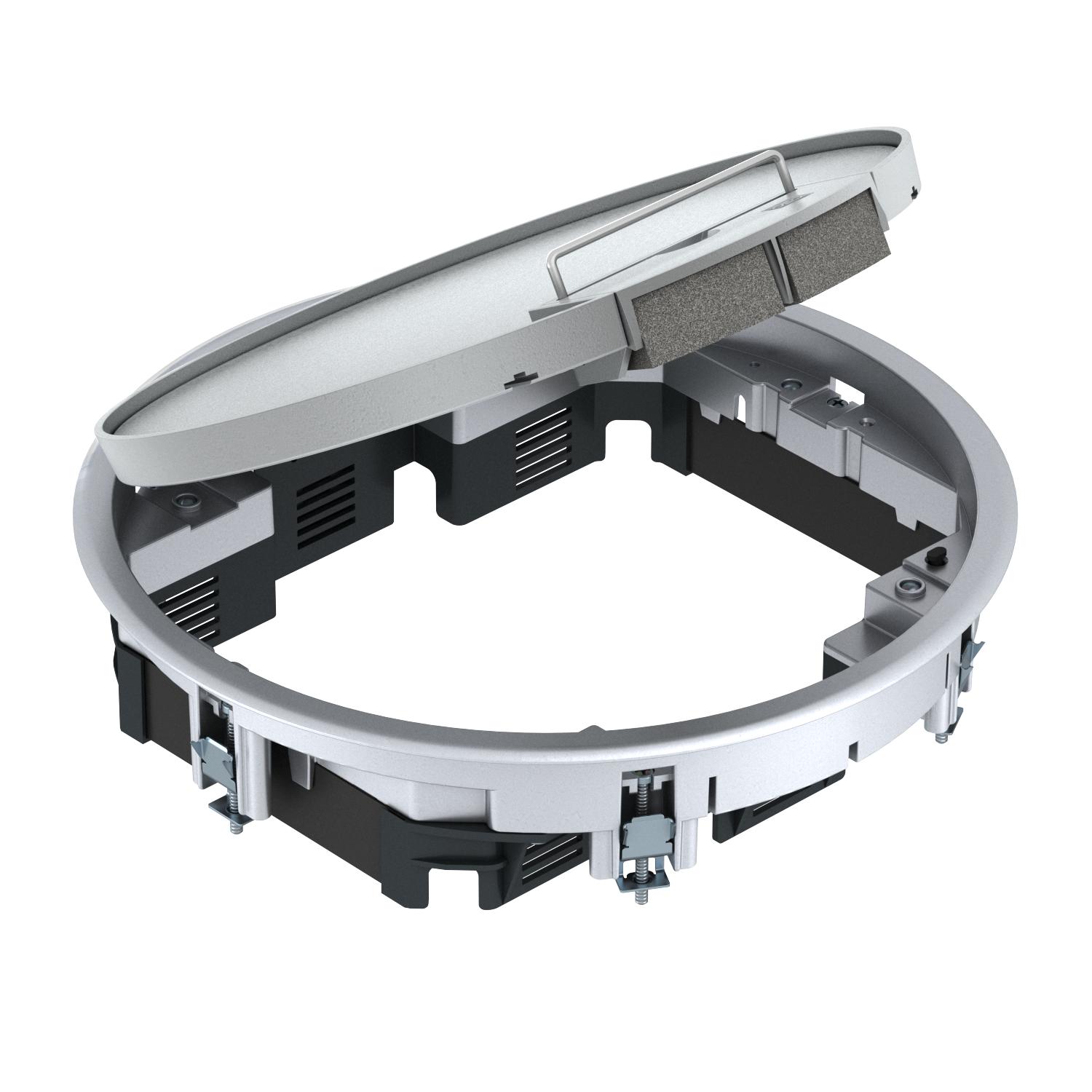

Podna kutija GESRA7/10 sa lučnom ručkom
Br.art. 7405544 | EAN 4012195104261
- Opis proizvoda
-
Opis proizvodaPodna kutija sa lučnom drškom za do 10 Modul 45-pojedinačnih uređaja u 2 univerzalna nosača UT3 i jednom UT4, primena u sistemima kanala i sistemskim podovima u unutrašnjim oblastima.
Izlaz za kabl od poliamida RAL 9011 Udubljenje podne obloge u poklopcu sa šarkama od 5 mm. Uklanjanjem sloja za ispunu, udubljenje podne obloge se povećava na 10 mm.
Primenljiva i do 7 instalaciona uređaja sa 50icom centralnom pločom.
-
- Tehnički podaci
-
Tehnički podaci

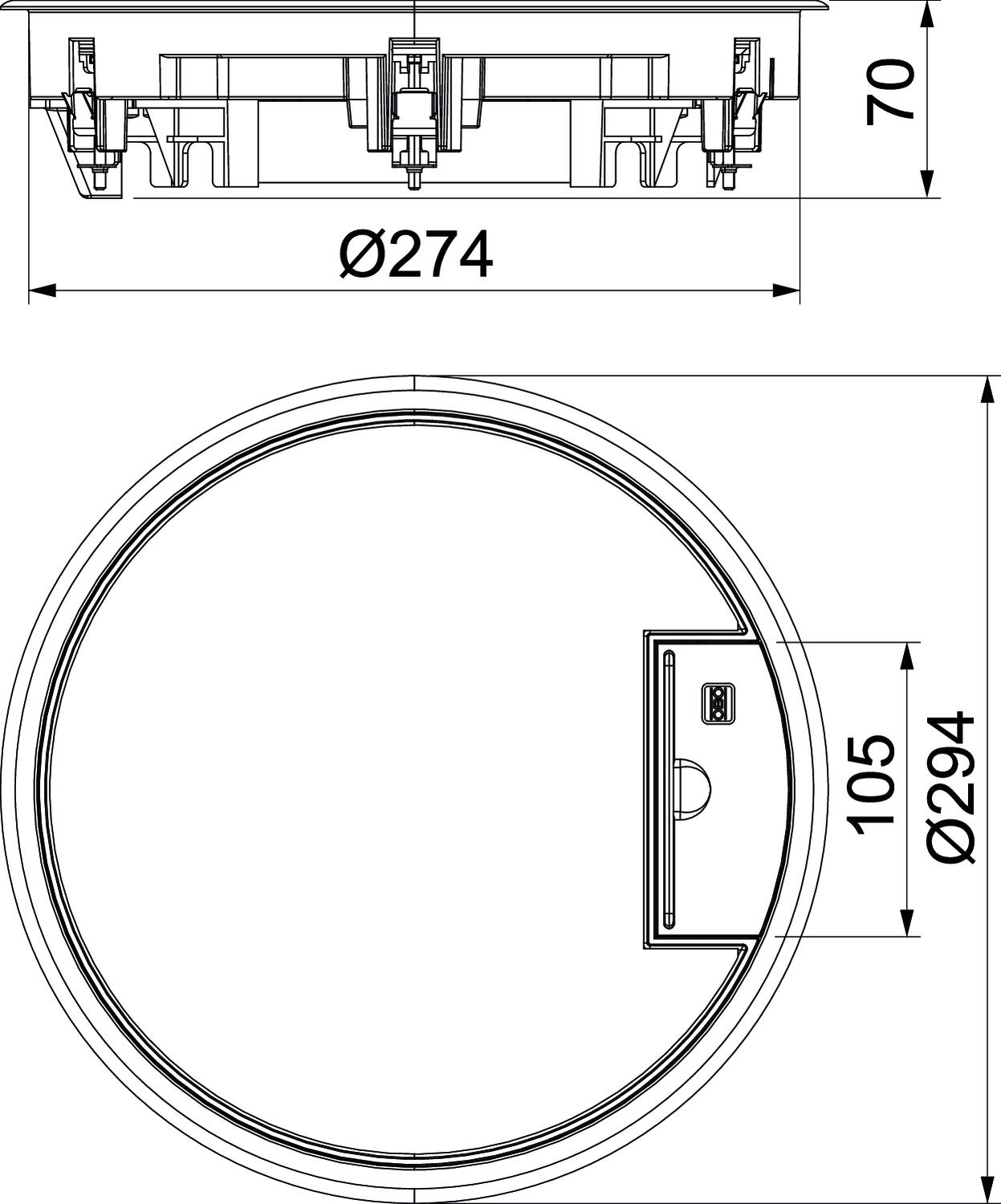

Broj kutija za uređaje 3 Broj uređaja koji mogu da se ugrade 10 CO2 otisak (GWP) od kolevke do kapije 1,588 kg CO2e / 1 Komad Debljina podne obloge 5 mm Dimenzija Ø294x71 Dozvole VDE Floor covering thickness max. 10 mm Materijal Aluminijum liven pod pritiskom Mehanizam otvaranja Lučna ručka Mogućnost ugradnje zaptivke ne Namenjeno za podne kanale ispod betonske košuljice da Nominalna veličina za ugradne jedinice R7 Nosač uređaja za montažu kutija za uređaje da Održavanje poda suvo Pogoduje za mokro održavanje ne Pogoduje za podni kanal da Pogoduje za ugradnju u duple podove da Pogoduje za ugradnju u ošupljene podove da Sa izrezom za podnu oblogu da Spoljašnji prečnik 294 mm Stepen zaštite IK-kod IK10 Tip ugradnog sistema UT3 / UT4 Ugradna dubina 78 mm Ugradni prečnik 275 Varijanta okruglo Varijanta izlaza za provodnik Okretni izlaz za kabal Varijanta okvira Zaštitni ram tepiha Varijanta za velika opterećenja ne Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 10.000 N Visina poda min. 78 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP40 Zaštitni ram za podnu oblogu da Zatezna oblast D maks. 37 mm Zatezna oblast D min. 15 mm - Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Univerzalni nosač UT3, sa poklopcem za Modul 45® uređaje, sistemska dužina 165 mm
UT3 45 3 7408723 1 Komad
Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm
UT4 45 4 7408727 1 Komad - Preuzimanja
-
