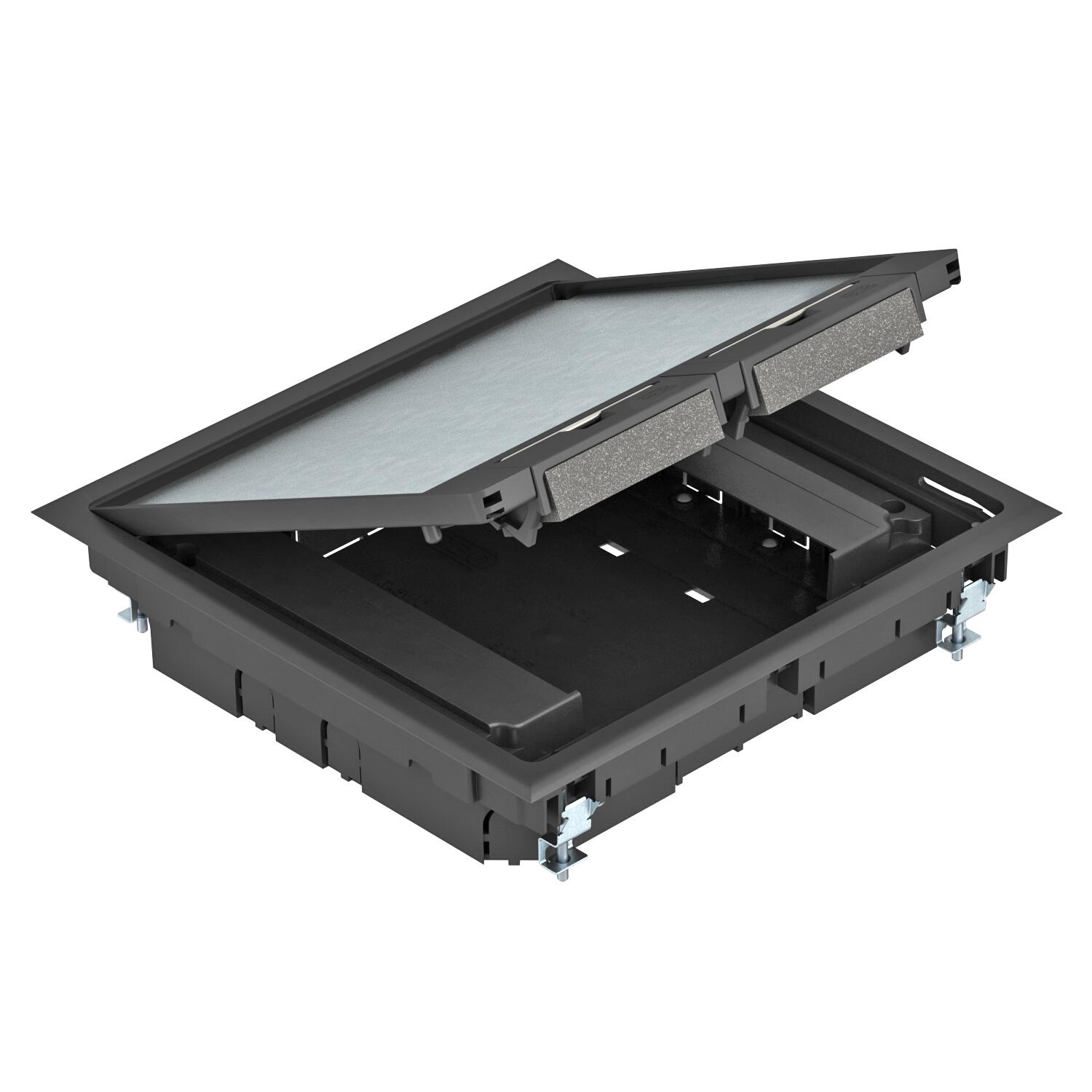

Podna kutija, kvadratna za visinu betonske košuljice 55 mm
Br.art. 7405039 | EAN 4012195674443
- Opis proizvoda
-
Opis proizvodaPodna kutija GES9 sa fiksnom visinom ugradnje od 55 mm za upotrebu u sistemima instalacionih kanala u suvim prostorijama sa suvo održavanim podovima u zatvorenom. Sa dva ugradna kućišta za vertikalnu montažu Modul 45-uređaja i četiri vučna rasterećenja. Za montažu Modul 45-uređaja potrebna su dva ugradna rama.
Data moduli se ugrađuju pomoću najviše dve montažne ploče MPMT45.
Podna kutija je opremljena univerzalnim nosačima za montiranje.
-
- Tehnički podaci
-
Tehnički podaci

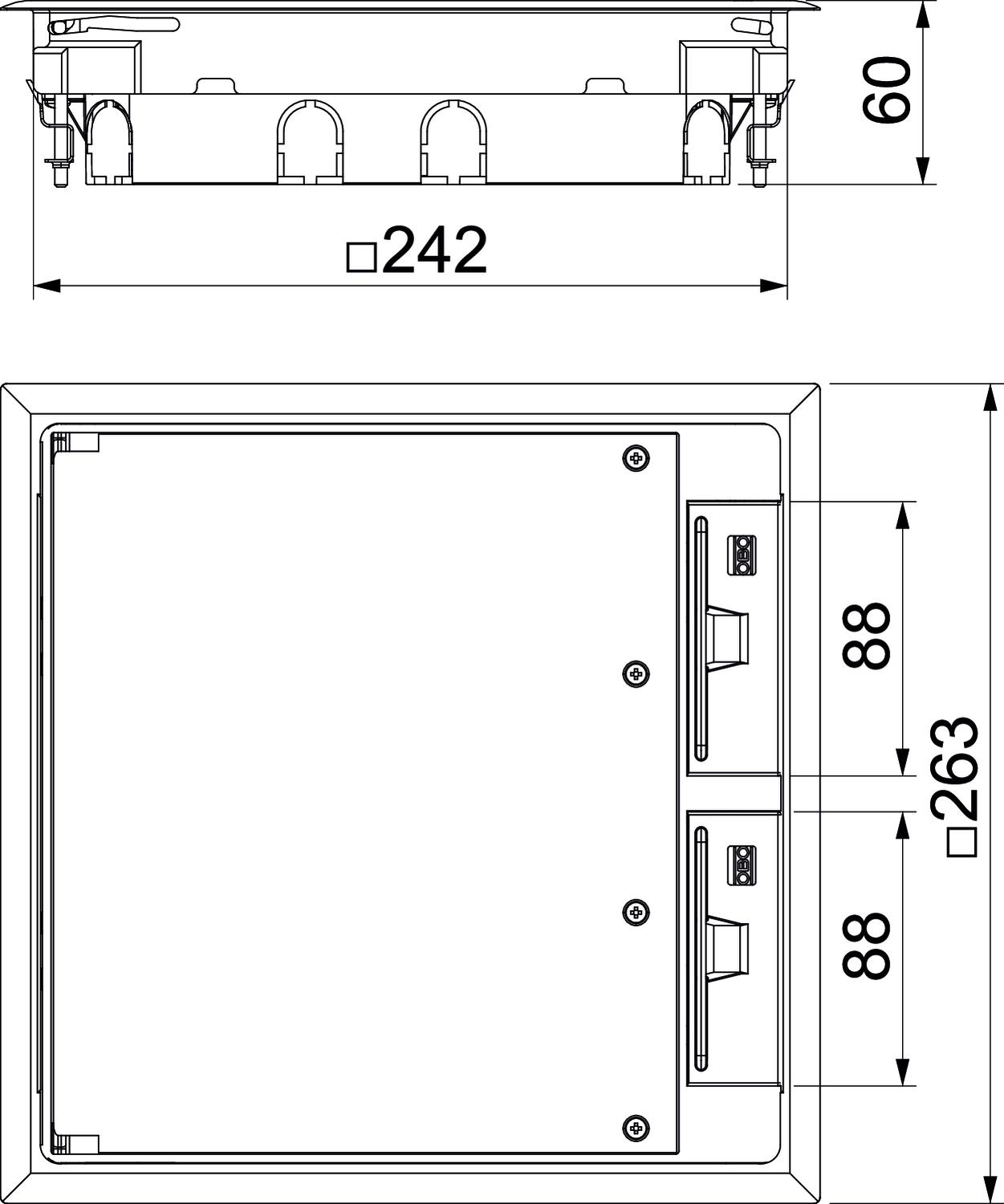

Boja grafitno crno; RAL 9011 Broj uređaja koji mogu da se ugrade 8 CO2 otisak (GWP) od kolevke do kapije 6,3663 kg CO2e / 1 Komad Debljina podne obloge 5 mm Dimenzija 263x263x59 Dimenzija h 55 mm Dužina 263 mm Dužina spoljne dimenzije 263 mm Dužina ugradne dimenzije 242 mm Materijal Poliamid Mehanizam otvaranja Lučna ručka Mogućnost ugradnje zaptivke ne Namenjeno za podne kanale ispod betonske košuljice da Namenjeno za zatvorene podne kanale da Nominalna veličina za ugradne jedinice 9 Nosač uređaja za montažu kutija za uređaje ne Održavanje poda suvo Pogoduje za mokro održavanje ne Pogoduje za podni kanal da Pogoduje za ugradnju u duple podove da Pogoduje za ugradnju u ošupljene podove da Sa izrezom za podnu oblogu ne Širina 263 mm Širina spoljne dimenzije 263 mm Širina ugradne dimenzije 242 mm Ugradna dubina 58 mm Varijanta kvadratno Varijanta izlaza za provodnik Okretni izlaz za kabal Varijanta okvira Zaštitni ram tepiha Varijanta za velika opterećenja ne Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 5.000 N Visina 59 mm Visina betonske košuljice min. 55 mm Visina poda min. 58 mm Zaštitni ram za podnu oblogu da Zatezna oblast D maks. 31 mm Zatezna oblast D min. 9 mm - Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Ugradni ram za četiri 1-struka Modul 45®-uređaja
MT45V 4 7408670 5 Komad
Ugradni ram za tri 1-struka Modul 45®-uređaja
MT45V 3 7408672 5 Komad
Ugradni ram za kombinacije 3-strukih i 1-strukih Modul 45®-uređaja
MT45V 3+1 7408680 5 Komad
Ugradni ram za kombinacije 2-strukih i 2-strukih Modul 45®-uređaja
MT45V 2+2 7408682 5 Komad
Pregrada za nosač modula, vertikalna
MT45V TW 7408693 1 Komad
Ugradni ram za MT45V, konfekcioniran sa NF-utičnicom sa zaštitnim kontaktom
MT45V 3 3WS V 7408697 1 Komad
Montažna ploča 2 x utičnica računarske tehnike tip C za sistem 55
MPMT45 2C 7408705 1 Komad - Preuzimanja
-
