Podna kutija, okrugla za visinu betonske košuljice 55 mm
Br.art. 7405049 | EAN 4012195674467
- Opis proizvoda
-

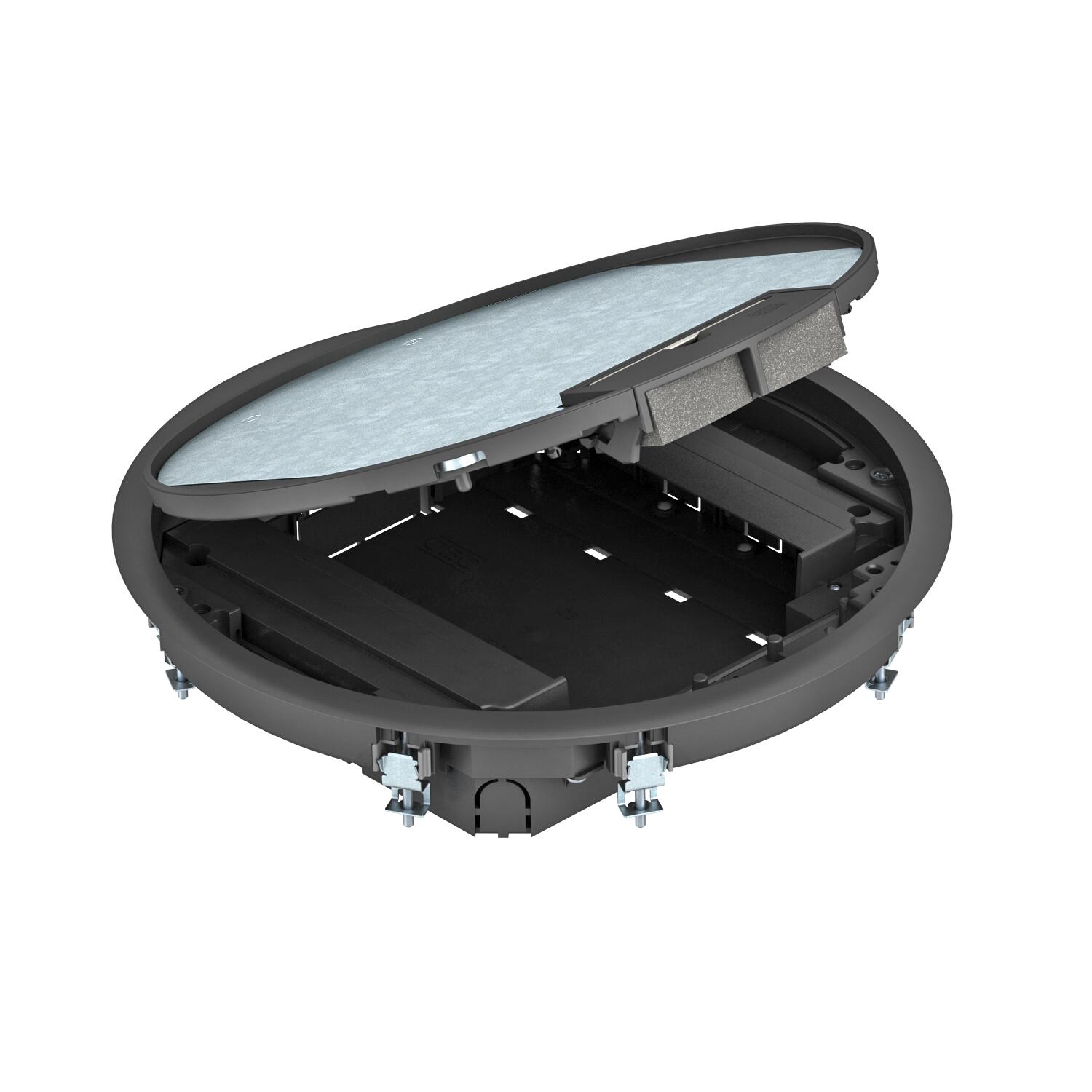

Opis proizvodaPodna kutija GESR9 sa fiksnom visinom ugradnje od 55 mm u zatvorenom prostoru. Sa dva ugradna kućišta za vertikalnu montažu Modul 45-uređaja i četiri vučna rasterećenja. Za montažu Modul 45-uređaja potrebna su dva ugradna rama.
Data moduli se instaliraju pomoću opcione montažne ploče MPMT45.
Podna kutija je opremljena univerzalnim nosačem za montiranje.
-
- Tehnički podaci
-
Tehnički podaci

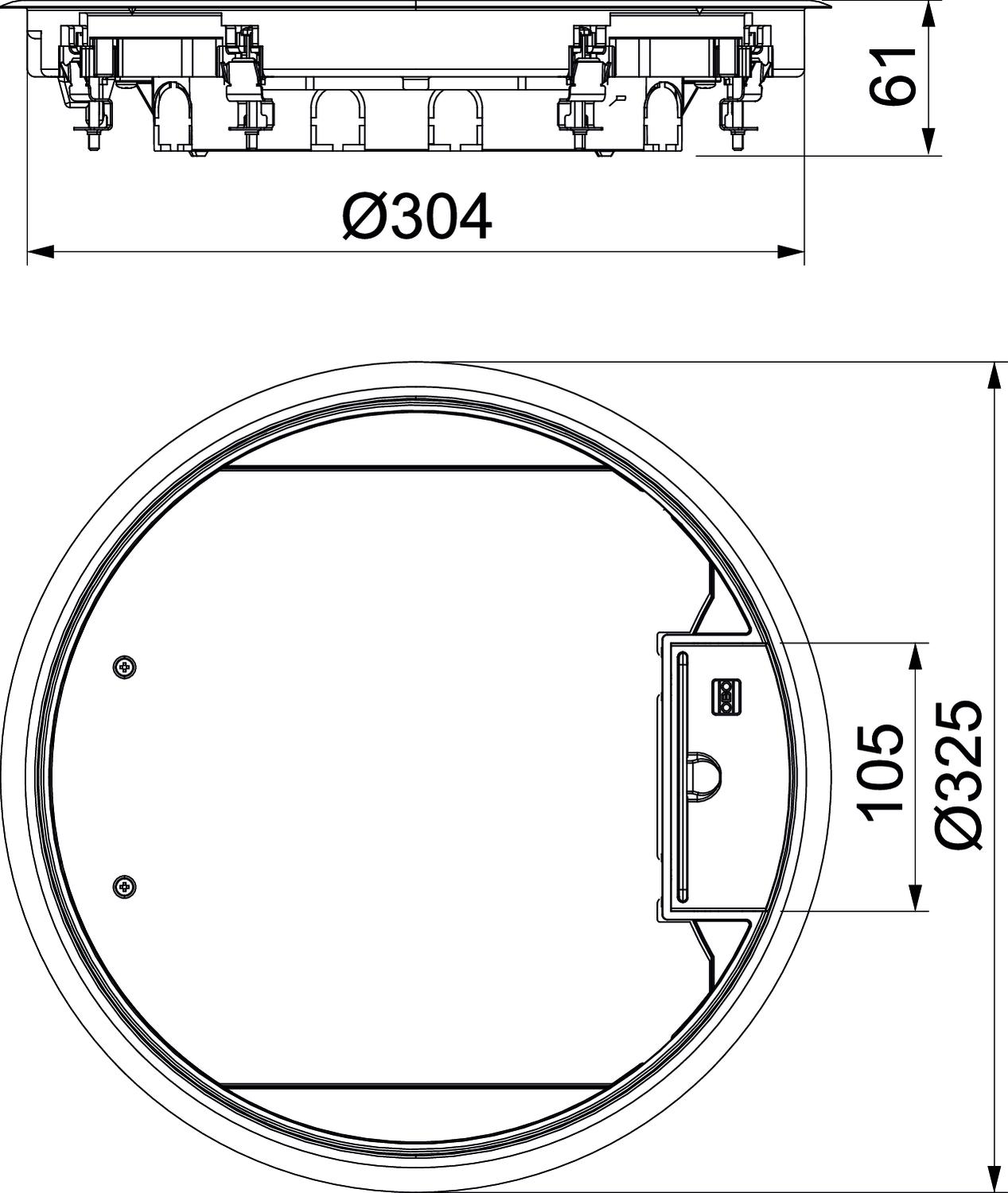

Boja grafitno crno; RAL 9011 Broj uređaja koji mogu da se ugrade 8 CO2 otisak (GWP) od kolevke do kapije 7,7792 kg CO2e / 1 Komad Debljina podne obloge 5 mm Dimenzija Ø325x61 Dužina 325 mm Materijal Poliamid Mehanizam otvaranja Lučna ručka Mogućnost ugradnje zaptivke ne Namenjeno za podne kanale ispod betonske košuljice da Namenjeno za zatvorene podne kanale da Nominalna veličina za ugradne jedinice R9 Nosač uređaja za montažu kutija za uređaje ne Održavanje poda suvo Pogoduje za mokro održavanje ne Pogoduje za podni kanal da Pogoduje za ugradnju u duple podove da Pogoduje za ugradnju u ošupljene podove da Sa izrezom za podnu oblogu ne Širina 325 mm Spoljašnji prečnik 325 mm Ugradna dubina 58 mm Ugradni prečnik 304 Varijanta okruglo Varijanta izlaza za provodnik Okretni izlaz za kabal Varijanta za velika opterećenja ne Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 5.000 N Visina 61 mm Visina betonske košuljice min. 55 mm Visina poda min. 58 mm Zaštitni ram za podnu oblogu da Zatezna oblast D maks. 28 mm Zatezna oblast D min. 10 mm - Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Ugradni ram za četiri 1-struka Modul 45®-uređaja
MT45V 4 7408670 5 Komad
Ugradni ram za tri 1-struka Modul 45®-uređaja
MT45V 3 7408672 5 Komad
Ugradni ram za kombinacije 3-strukih i 1-strukih Modul 45®-uređaja
MT45V 3+1 7408680 5 Komad
Ugradni ram za kombinacije 2-strukih i 2-strukih Modul 45®-uređaja
MT45V 2+2 7408682 5 Komad
Pregrada za nosač modula, vertikalna
MT45V TW 7408693 1 Komad
Ugradni ram za MT45V, konfekcioniran sa NF-utičnicom sa zaštitnim kontaktom
MT45V 3 3WS V 7408697 1 Komad
Montažna ploča 2 x utičnica računarske tehnike tip C za sistem 55
MPMT45 2C 7408705 1 Komad - Preuzimanja
-
Informativni list GESR9 55U V 9011 / 7405049 , 0.26MB , pdfREACH Izjava o usaglašenosti GESR9 55U V 9011 / 7405049 , 0.12MB , pdfRoHS Izjava o usaglašenosti GESR9 55U V 9011 / 7405049 , 0.13MB , pdfOdobrenje oznake VDE symbol approval, GES 55 , 0.18MB , pdfUputstvo za montažu Service outlet for universal mounting GES9-3B GES-3S , 4.68MB , pdfZa ovaj proizvod nema tenderskih specifikacija na raspolaganju
