Podna kutija UDHOME-ONE, s upuštenjem za podnu oblogu, neopremljena, mjed
Br.art. 7368286 | EAN 4012196874620
- Opis proizvoda
-

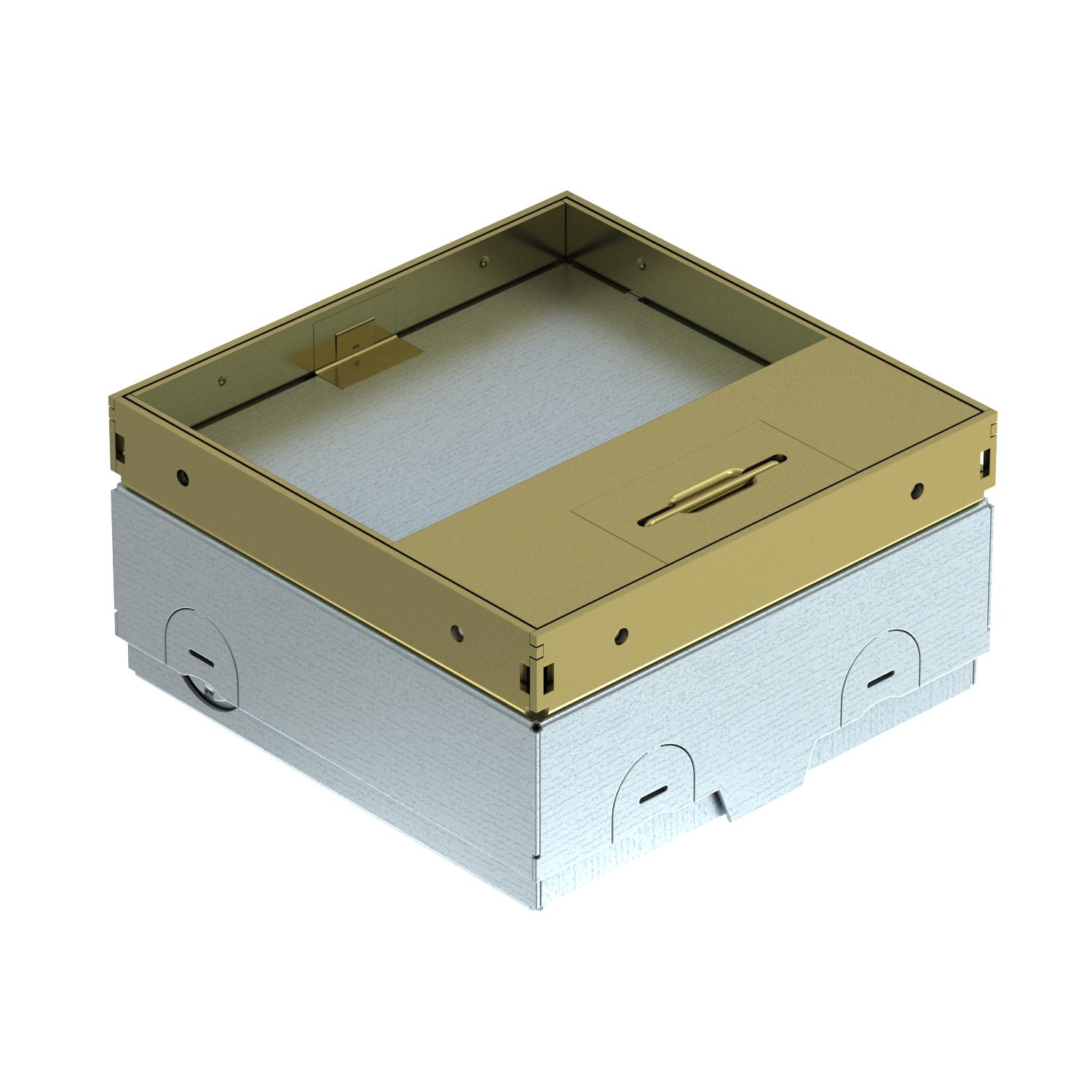

Opis proizvodaKvadratna podna kutija za upotrebu u sistemima koji se održavaju na suvo i podovima sa košuljicom u zatvorenom prostoru. Ugradno kućište sa obeleženim uvodnim otvorima za cevi (M20/M25). Gornji deo može se podesiti do gornje ivice podne obloge pomoću 4 nosača za izravnavanje. Minimalna dubina ugradnje je 75 mm, opseg nivelisanja je + 30 mm. Okvir i poklopac od mesinga vidljivi u podnoj oblozi. Poklopac sa udubljenjem za podne obloge. Nosivost od 15 kN je zagarantovana samo kada se ne koristi. Prazno kućište za Modul 45® instalacioni uređaj i utičnicu za prenos podataka. Kada se isporuči, zatvoreno slepom pločom.
Prilikom ugradnje dvosmerne VDE/NF utičnice pomoću montažnog držača, upotreba ugaonog utikača je moguća samo sa visinom ugradnje od najmanje 90 mm. Za manje visine ugradnje koristite ravne konektore.
-
- Tehnički podaci
-
Tehnički podaci

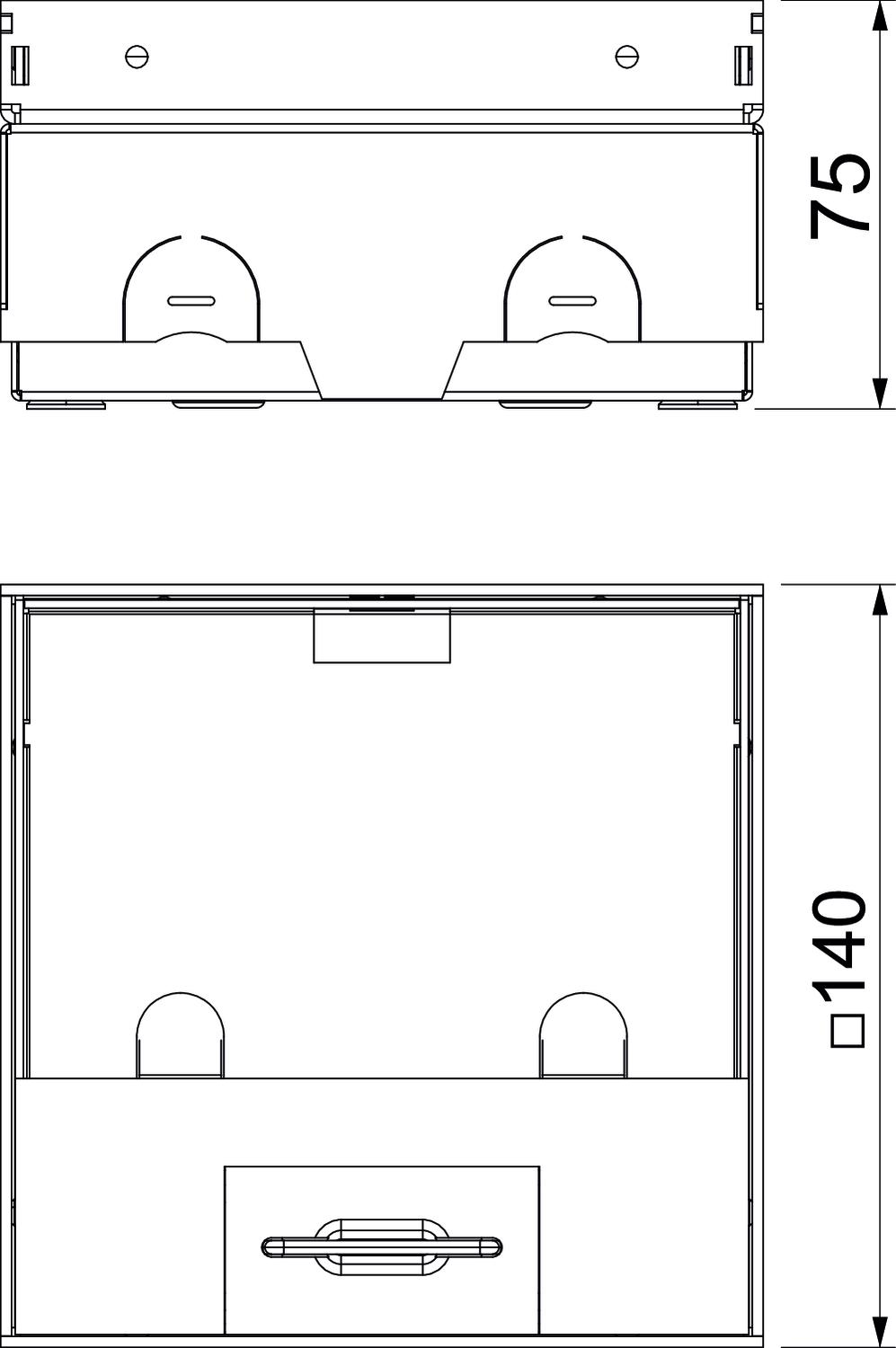

Broj uređaja koji mogu da se ugrade 2 CO2 otisak (GWP) od kolevke do kapije 10,2787 kg CO2e / 1 Komad Debljina podne obloge 15 mm Dimenzija 140x140x75 Dozvole VDE Dužina 140 mm Materijal Mesing Mehanizam otvaranja Lučna ručka Mogućnost ugradnje zaptivke ne Namenjeno za podne kanale ispod betonske košuljice ne Namenjeno za zatvorene podne kanale ne Nosač uređaja za montažu kutija za uređaje ne Oblast primene u korišćenom stanju 6.101.1 suvo održavanje poda Oblast primene u nekorišenom stanju 6.101.1 suvo održavanje poda Održavanje poda suvo Opremanje Prazno kućište Pogoduje za mokro održavanje ne Pogoduje za podni kanal ne Pogoduje za ugradnju u duple podove da Pogoduje za ugradnju u ošupljene podove da Sa izrezom za podnu oblogu da Širina 140 mm Stepen zaštite IK-kod IK10 Varijanta izlaza za provodnik Okretni izlaz za kabal Varijanta poklopca Izrez za podnu oblogu Varijanta za velika opterećenja ne Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 15.000 N Visina 75 mm Visina poda maks. 105 mm Visina poda min. 75 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP40 Zaštitni ram za podnu oblogu ne - Svi tipovi
- Preuzimanja
-
Informativni list UDHOME-ONE GM15 / 7368286 , 0.26MB , pdfSigurnosni tehnički list UDHOME-ONE GM15 / 7368286 , 0.05MB , pdfEU izjava o usaglašenosti UDHOME-ONE GM15 / 7368286 , 0.13MB , pdfREACH Izjava o usaglašenosti UDHOME-ONE GM15 / 7368286 , 0.13MB , pdfRoHS Izjava o usaglašenosti UDHOME-ONE GM15 / 7368286 , 0.09MB , pdfUputstvo za montažu Floor socket UDHOME-ONE M45 , 10.40MB , pdf
