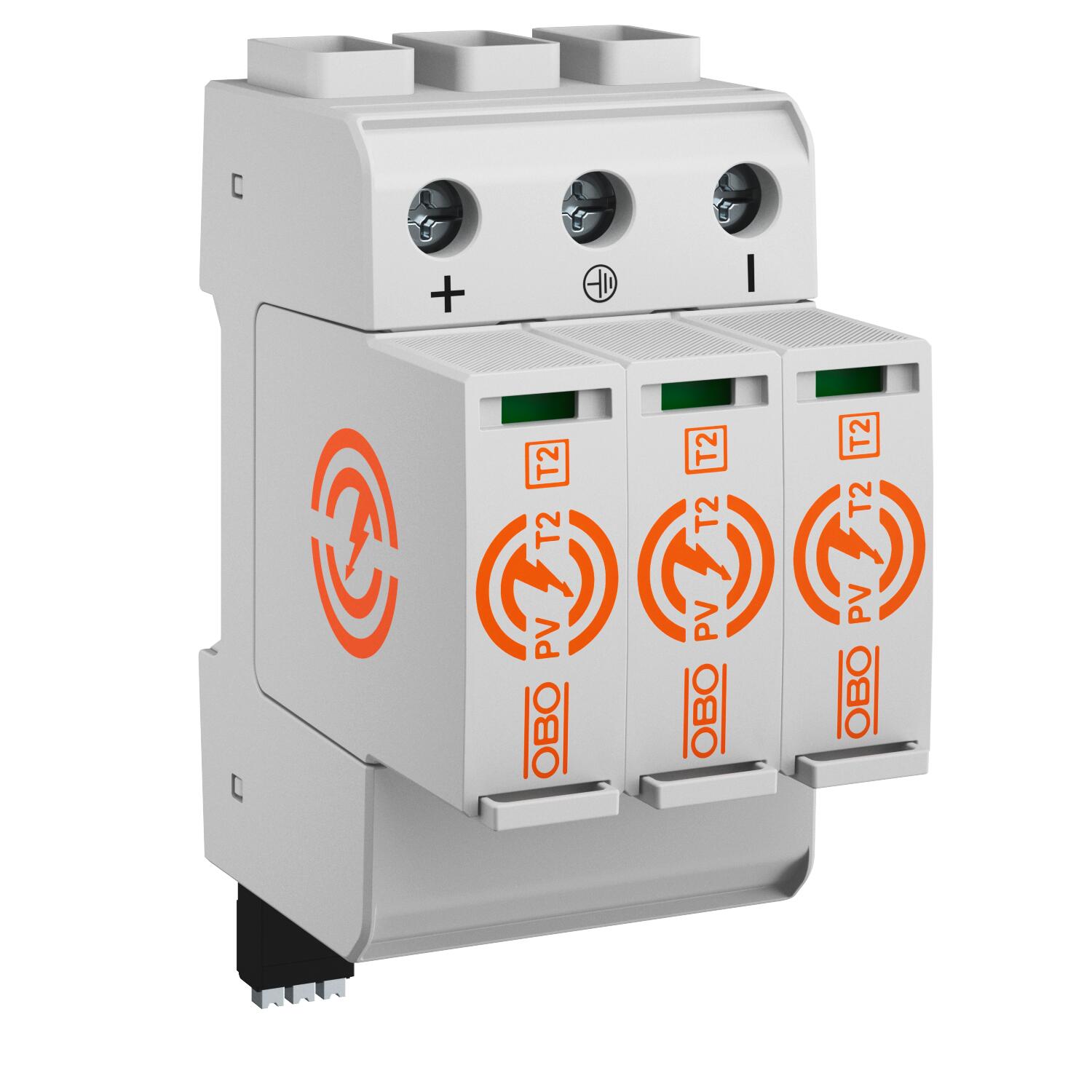

PV surge arrester 1,500 V with remote signalling

3 | IP20

PV surge arrester 1,500 V with remote signalling

Br.art. 5094296 | EAN 4012197504113

Br.art. / Tip

Varijanta polova	3

Vrsta zaštite	IP20

Opis proizvoda

Opis proizvoda

Surge arrester, type 2 for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 30 kA (8/20) per pole
• Low DC protection level: < 5.0 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings
• With RS contact as potential-free changeover

Tehnički podaci

Tehnički podaci

Broj el. polova	3
Dimenzija	1500V DC

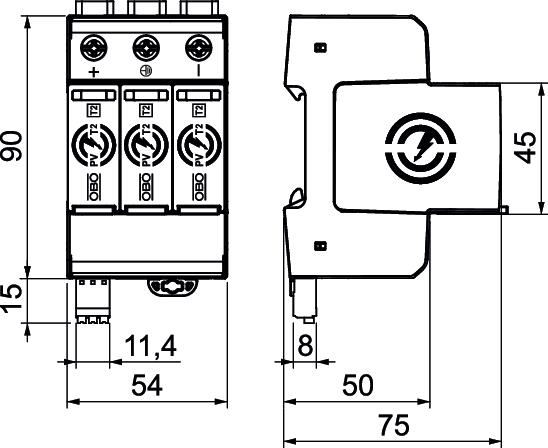

Dužina	75 mm
FM-kontakti	Izmenjivač
Integrisani predosigurač	ne
Ispitna klasa tip 2	da
Kontaktno vreme	<25 ns
LPZ	0→2
Maks. PV napon	1500 V
Maksimalna udarna struja odvođenja (8/20 μs)	30 kA
Način montaže	Torban šina 35 mm
Najveći trajni napon DC	1500 V
Nominalna struja odvođenja (8/20 µs)	20 kA
Oblik mreže	DC
Oblik mreže DC	da
Oblik mreže IT	ne
Oblik mreže TN	ne
Oblik mreže TN-C	ne
Oblik mreže TN-C-S	ne
Oblik mreže TN-S	ne
Oblik mreže TT	ne
Oblik mreže, ostali	ne
Obrtni momenat	4,5 Nm
Pogodno za spoljnu primenu	ne
Prečnik fleksibilnog provodnika (tankožilni) maks.	4 AWG
Prečnik fleksibilnog provodnika (tankožilni) maks.	35 mm²

Prečnik fleksibilnog provodnika (tankožilni) min.	16 AWG
Prečnik fleksibilnog provodnika (tankožilni) min.	2,5 mm²
Prečnik krutog provodnika (jedno-/višežilni) maks.	35 mm²
Prečnik krutog provodnika (jedno-/višežilni) maks.	2 AWG
Prečnik krutog provodnika (jedno-/višežilni) min.	2,5 mm²
Prečnik krutog provodnika (jedno-/višežilni) min.	16 AWG
Prečnik priključka FM-kleme maks.	16 AWG
Prečnik priključka FM-kleme maks.	1,5 mm²
Prečnik priključka FM-kleme min.	23 AWG
Prečnik priključka FM-kleme min.	0,25 mm²
Signalizacija na uređaju	vizuelno
Širina	54 mm
Sklopna snaga AC	250 V; 1,0 A / 125 V; 1,0 A
Sklopna snaga DC	48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
SPD prema EN 61643-11	Tip 2
SPD prema IEC 61643-1	klasa II
Temperaturna oblast primene maks.	85 °C
Temperaturna oblast primene min.	-40 °C
Udarni napon (10/350 μs)	7 kA
Varijanta	3-polni za PV-sisteme
Varijanta polova	3
Visina	110 mm
Vlažnost vazduha maks.	95 %
Vlažnost vazduha min.	5 %
Vrsta zaštite	IP20
