Razvodna kutija UZD250-4 SO
Br.art. 7410010 | EAN 4012197408756
- Opis proizvoda
-

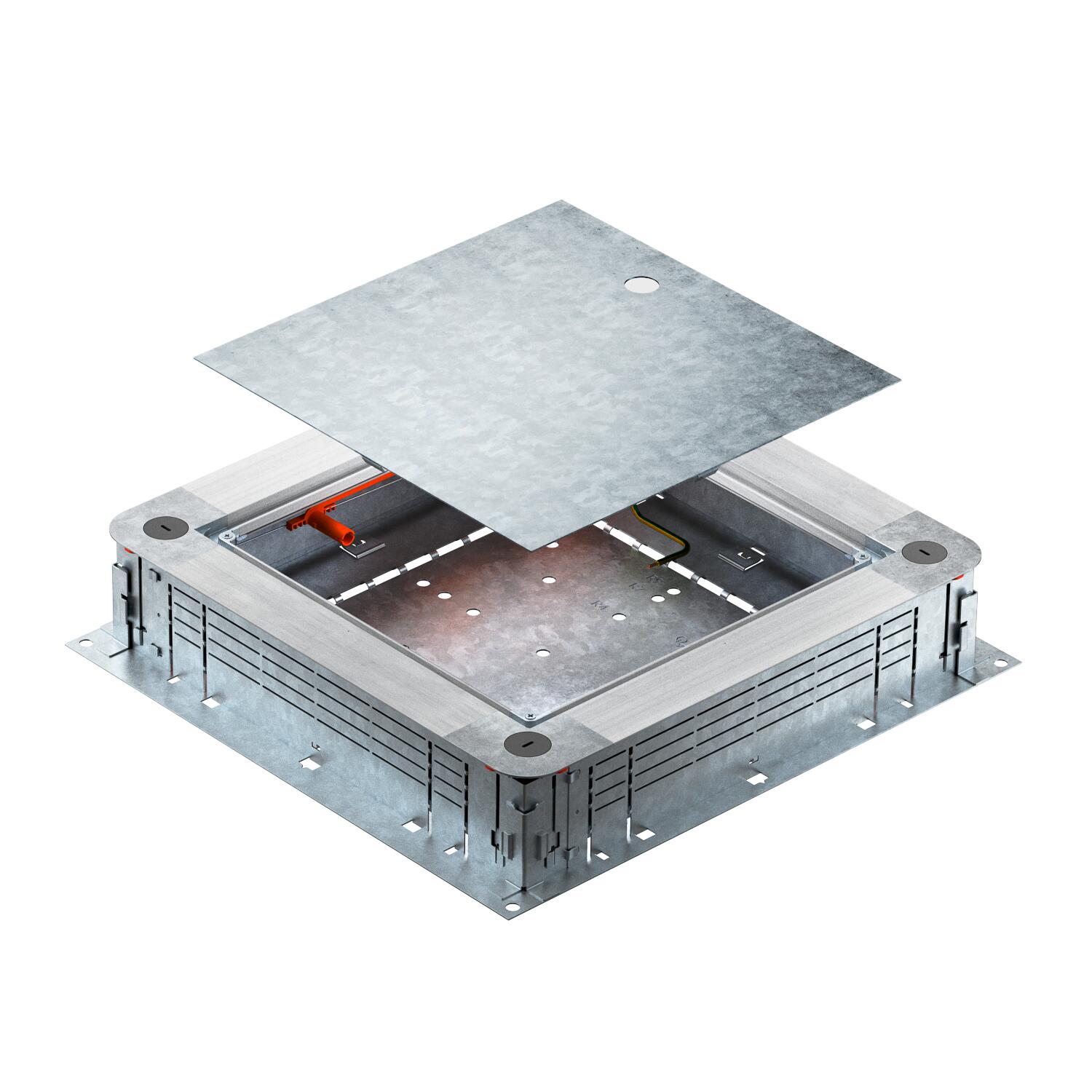

Opis proizvodaVezna i razvodna kutija za podne instalacione kanale ispod betonske košuljice sa bočnim stranicama od čeličnog lima. Za montažu ugradnih jedinica u montažni poklopac (naručuje se posebno). Može se kontinuirano nivelisati do nominalne visine košuljice od 115 - 160 mm pomoću sistema za brzo nivelisanje. Betonska košuljica može da se obradi u ravni sa ivicom poda. Sa opcijom akustičkog odvajanja nakon ugradnje betonske košuljice, a uz pomoć sistemskog pribora, može da se koristit i za velika opterećenja. Uvođenje kablova i vodova pomoću 2-delnog EÜK kanala.
-
- Tehnički podaci
-
Tehnički podaci
Broj uređaja koji mogu da se ugrade 1 Dimenzija 400x380x80 Materijal Čelik Minimalna visina betonske košuljice 115 Mogućnost ugradnje zaptivke da Namenjeno za podne kanale ispod betonske košuljice da Namenjeno za zatvorene podne kanale ne Nivelaciona oblast maks. 160 mm Nivelaciona oblast min. 115 mm Nominalna veličina 250 mm Odvojivo da Podna ploča da Pogoduje za podni kanal da Površina hladno pocinkovano Širina kanala maks. 250 mm Širina kanala min. 190 mm Ugradni otvor za nazidnu kasetu ne Ugradni otvor za ugradnu jedinicu kvadratno Varijanta poklopca univerzalno Visina betonske košuljice maks. 160 mm Visina betonske košuljice min. 115 mm Visina kanala maks. 58 mm Visina kanala min. 28 mm Vrsta zaštite (IP) u korišćenom stanju IP20 za priključak cevi ne Dimenzije

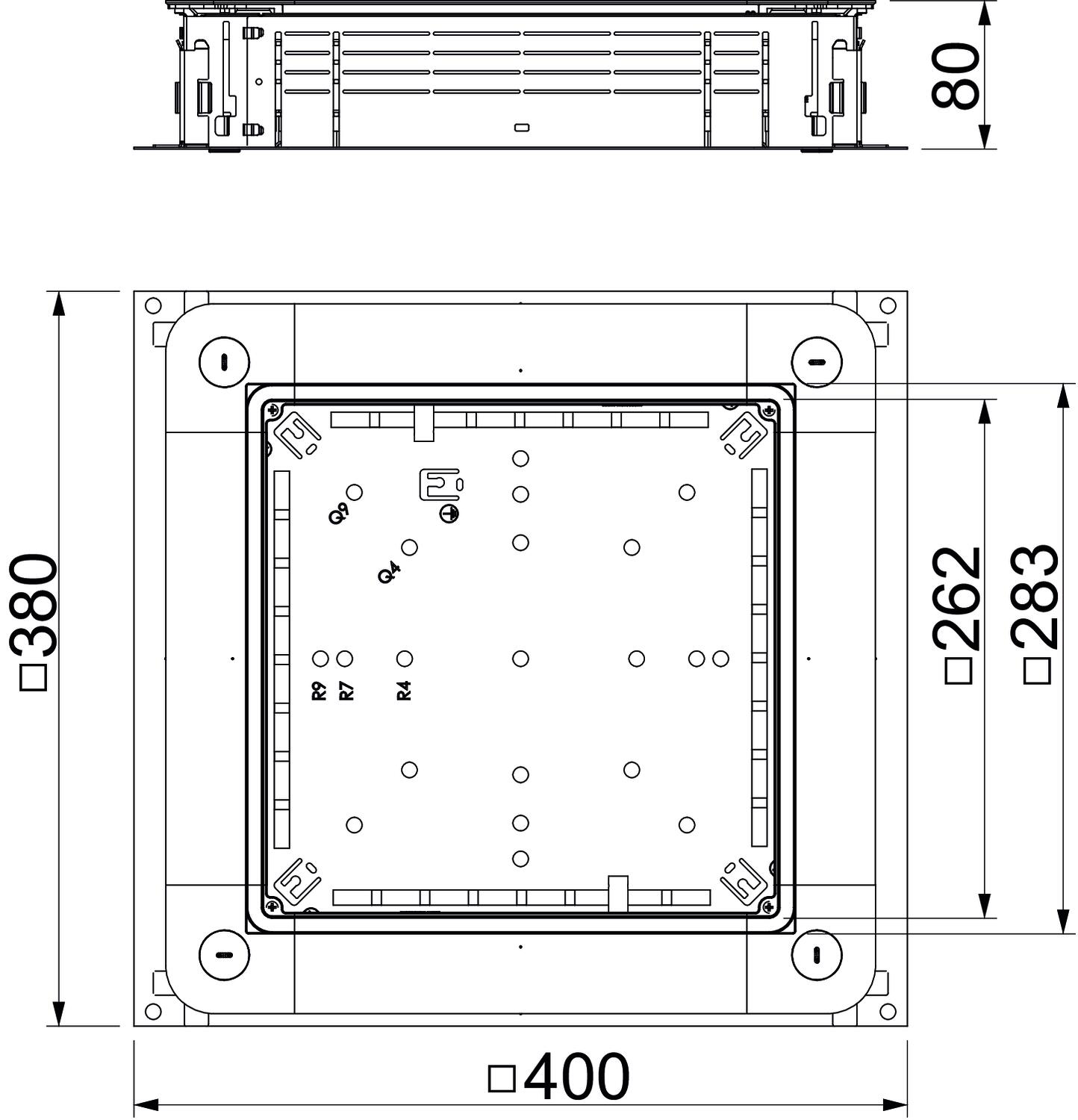

Dimenzija a 262 mm Dimenzija A 380 mm Dimenzija B 400 mm Dimenzija b 283 mm Dužina 380 mm Širina 400 mm Visina 80 mm - Svi tipovi
-
Svi tipovi
- Preuzimanja
-
Informativni list UZD250-4 SO / 7410010 , 0.33MB , pdfEU izjava o usaglašenosti UZD250-4 SO / 7410010 , 0.13MB , pdfUputstvo za montažu EÜK screed-covered duct system generation 4 , 10.26MB , pdfUputstvo za montažu EÜK screed-covered duct system generation 3 , 76.05MB , pdf
