Razvodna kutija UZD350-4 R 80 | 160 | | | univerzalno | kvadratno | 350 |

Razvodna kutija UZD350-4 R

Br.art. 7410025 | EAN 4012197375386

Br.art. / Tip

Visina betonske košuljice min.	80 mm

Visina betonske košuljice maks.	160 mm

Visina kanala min.

Visina kanala maks.

Varijanta poklopca	univerzalno

Ugradni otvor za ugradnu jedinicu	kvadratno

Nominalna veličina

Opis proizvoda

Opis proizvoda

Podna vezna i razvodna kutija UZD350-4 R sa bočnim stranicama od čeličnog lima. Za montažu ugradnih jedinica u montažni poklopac (naručuje se posebno). Može da se niveliše kontinualno sa brzom nivelacijom na visinu betonske košuljice od 80 - 160 mm. Betonska košuljica može da se obradi u ravni sa ivicom poda. Sa opcijom akustičkog odvajanja nakon ugradnje betonske košuljice, a uz pomoć sistemskog pribora, može da se koristit i za velika opterećenja. Uvođenje kablova i vodova kroz uvodnice za cevi. Pogodno za uvođenje cevi po strani za 8 instalacionih cevi prečnika M20, M25 i M32.

Tehnički podaci

Tehnički podaci

Broj uređaja koji mogu da se ugrade	1
CO2 otisak (GWP) od kolevke do kapije	29,833 kg CO2e / 1 Komad

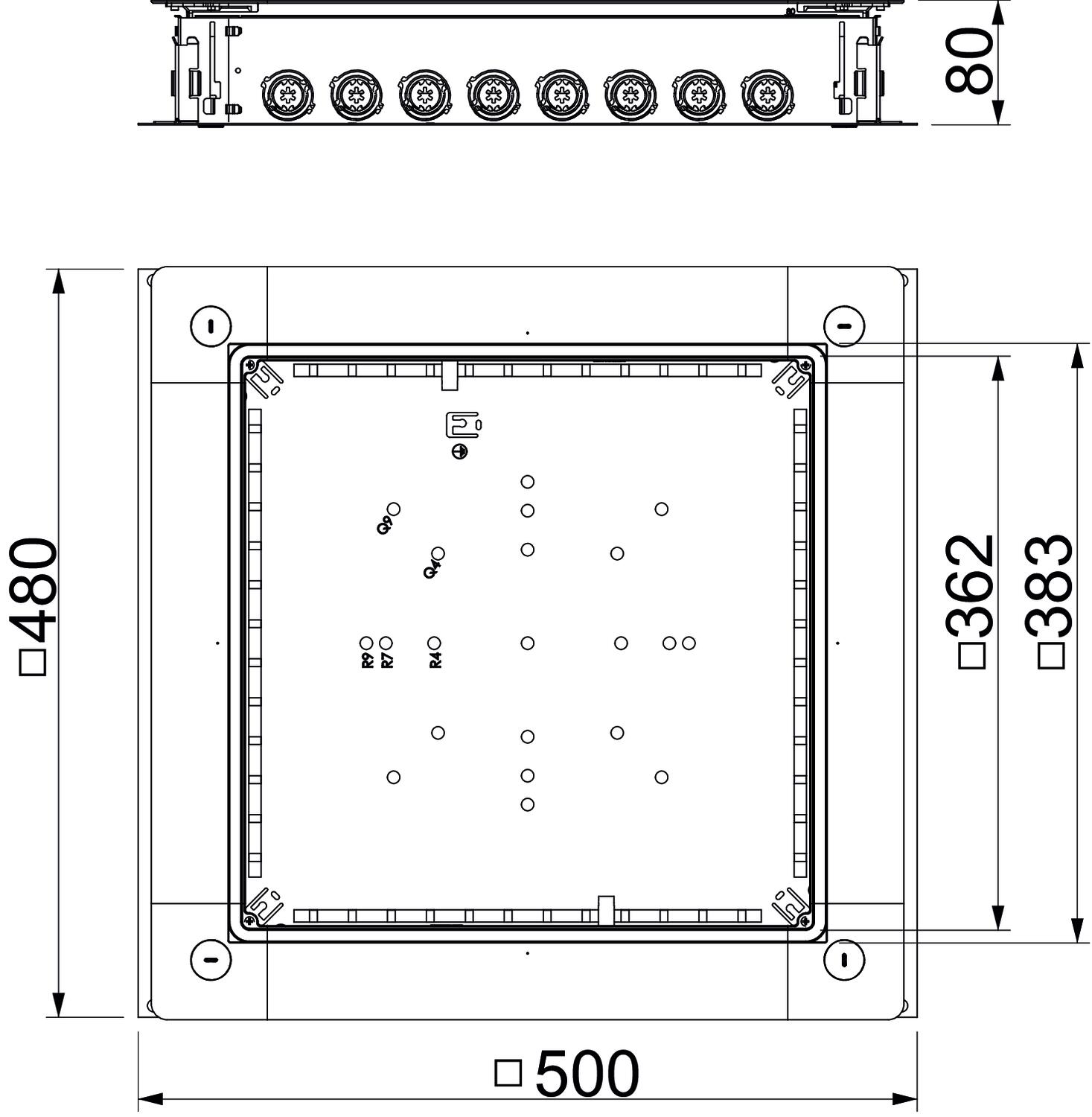

Dimenzija	500x480x80
Dimenzija a	362 mm
Dimenzija A	480 mm
Dimenzija B	500 mm
Dimenzija b	383 mm
Materijal	Čelik
Minimalna visina betonske košuljice	80
Mogućnost ugradnje zaptivke	da
Namenjeno za podne kanale ispod betonske košuljice	ne
Namenjeno za zatvorene podne kanale	ne
Nivelaciona oblast maks.	160 mm

Nivelaciona oblast min.	80 mm
Nominalna veličina	350 mm
Odvojivo	da
Podna ploča	da
Pogoduje za podni kanal	ne
Površina	hladno pocinkovano
Ugradni otvor za nazidnu kasetu	ne
Ugradni otvor za ugradnu jedinicu	kvadratno
Varijanta poklopca	univerzalno
Visina betonske košuljice maks.	160 mm
Visina betonske košuljice min.	80 mm
Vrsta zaštite (IP) u korišćenom stanju	IP20
za priključak cevi	da

Svi tipovi

Svi tipovi

Tip	Visina betonske košuljice min.	Visina betonske košuljice maks.	Visina kanala min.	Visina kanala maks.	Varijanta poklopca	Ugradni otvor za ugradnu jedinicu	Nominalna veličina	Br.art.	Količina	malo pakovanje
UZD250-4	80 mm	160 mm	28 mm	58 mm	univerzalno	kvadratno	250 mm	7410022	Komad	1 Komad
UZD350-4	80 mm	160 mm	28 mm	58 mm	univerzalno	kvadratno	350 mm	7410023	Komad	1 Komad
UZD350-4 R	80 mm	160 mm	-	-	univerzalno	kvadratno	350 mm	7410025	Komad	1 Komad
UZD250-4 R	80 mm	160 mm	-	-	univerzalno	kvadratno	250 mm	7410026	Komad	1 Komad

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Slijepi poklopac za UZD350	DU 350-2	7400577	Komad	1 Komad
Slijepi poklopac sa zaštitom od vlage za UZD350	DUF 350-2	7400597	Komad	1 Komad
Montažni poklopac 350 nominalne veličine 4	DUG 350-3 4	7400505	Komad	1 Komad
Montažni poklopac 350 nominalne veličine 6	DUG 350-3 6	7400509	Komad	1 Komad
Montažni poklopac 350 nominalne veličine 9	DUG 350-3 9	7400513	Komad	1 Komad
Montažni poklopac 350 nominalne veličine R4	DUG 350-3 R4	7400517	Komad	1 Komad
Montažni poklopac 350 nominalne veličine R7	DUG 350-3 R7	7400533	Komad	1 Komad
Montažni poklopac 350 nominalne veličine R9	DUG 350-3 R9	7400549	Komad	1 Komad
Priključni ugao zaštitnog voda	8AWR	6288704	Komad	10 Komad
