Razvodne kutije X 16 sa šešir-šinom
Br.art. 2005100 | EAN 4012196582778
- Opis proizvoda
-

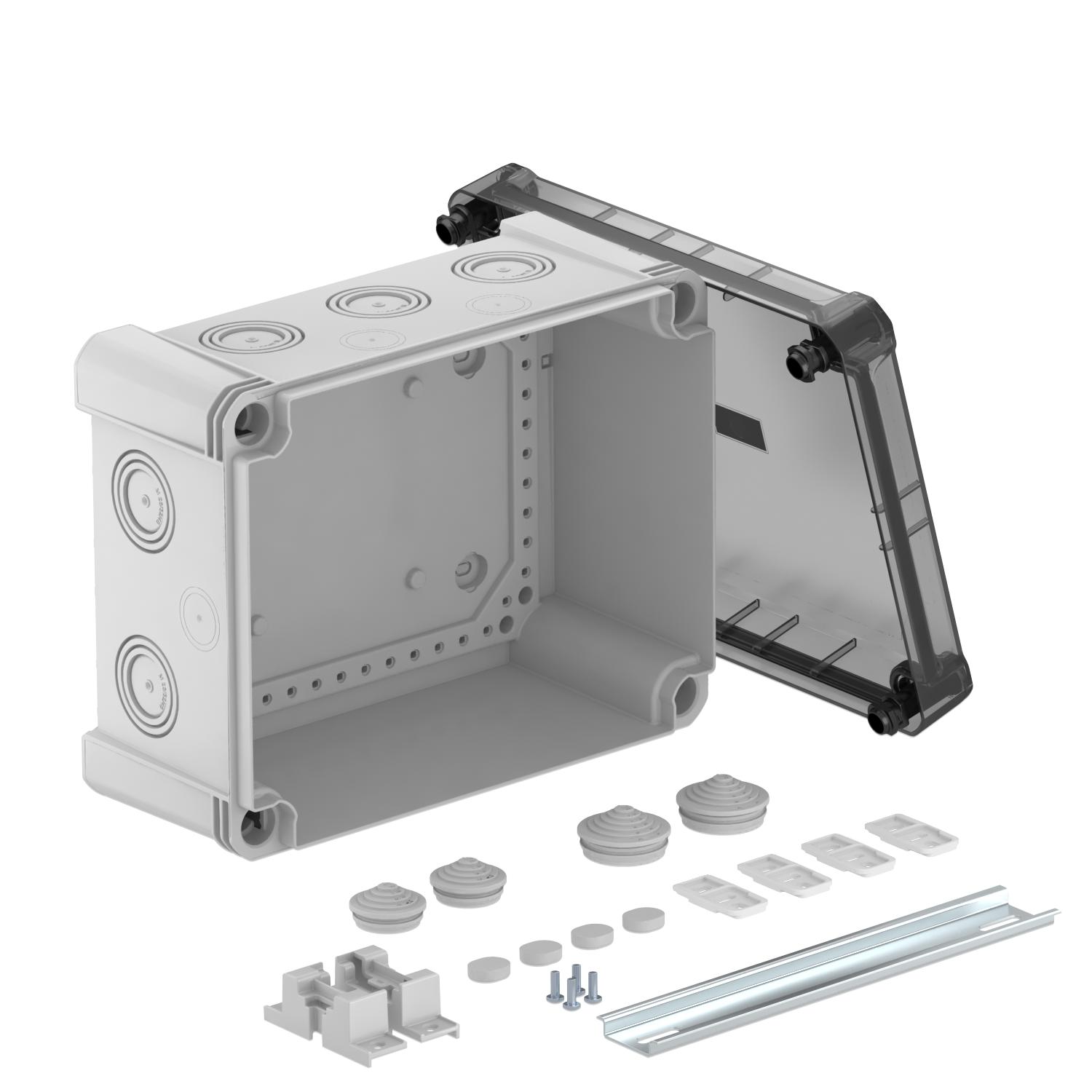

Opis proizvodaRazvodne kutije za kablove sa profilnom šinom za spajanje kablova i provodnika u zatvorenim prostorijama i na otvorenom. Pravougli oblik sa otvorima koji mogu da se izlome. Odgovara za zidnu i plafonsku montažu sa mogućnosti spoljnog pričvršćivanja, unutrašnjeg pričvršćivanja ili montaže preko ugaonih kupastih elemenata. Posebno otporno na udarce sa IK09. Transparentni poklopac sa brzim zatvaračem, može da se plombira. Napravljen od materijala bez halogena i UV otpornog.
Uključujući šešir šinu tipa 2069.
Razvodne kutije za kablove prema DIN EN 60670. Samogasivo prema DIN EN 60695-2-11, temperatura ispitivanja 650°C. Otpornost na udar IK09 prema DIN EN 50102. Vrsta zaštite IP67 prema DIN EN 60529.
Sa transparentnim poklopcem i profilnom šinom tipa 2069 sa pričvrsnim setom.
-
- Tehnički podaci
-
Tehnički podaci

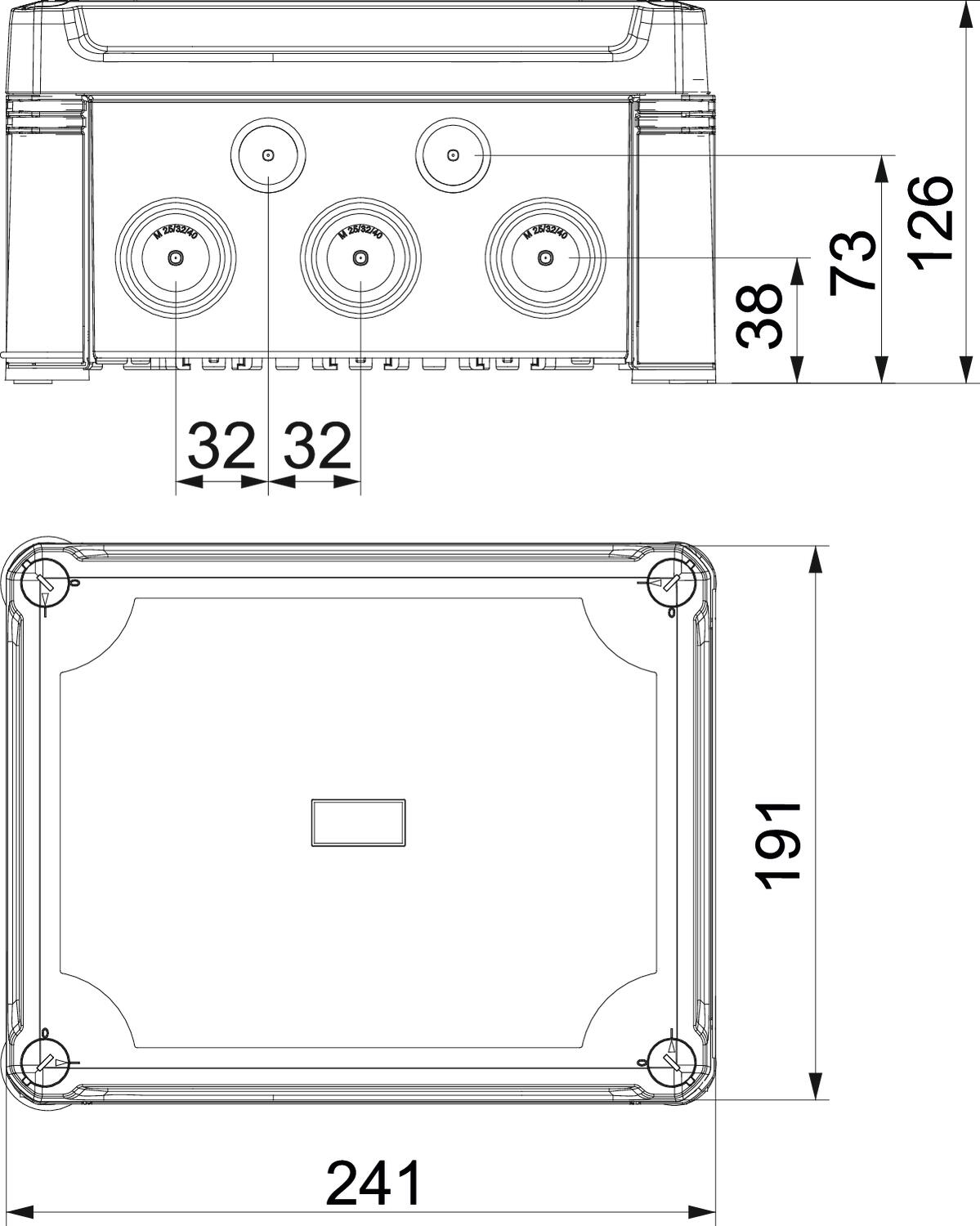

bez halogena da Boja sivo / providno Broj uvoda 10 CO2 otisak (GWP) od kolevke do kapije 3,2889 kg CO2e / 1 Komad Dimenzija 240x191x125 Dužina 241 mm Maks. Prečnik provodnika 16 mm² Materijal Polikarbonat Mogućnost plombiranja da Način montaže Zidna/plafonska montaža Nominalni napon 750 V Nominalni prečnik maks. 16 mm² Nominalni prečnik min. 6 mm² Oblik pravougaono Ojačano staklenim vlaknima da Opremanje Noseća šina Otporno na udarce da Otporno na vremenske prilike da Poklopac providno Pričvršćivanje poklopca zašrafljeno Referentni izolacioni napon Ui 750 V Sa poklopcem da Sa zaštitom ne samogasiv Prema VDE 0471/DIN 695 deo 2-1, temperatura testiranja 650°C Serijski da Širina 191 mm Stepen zaštite IK-kod IK09 Temperaturna oblast primene maks. 60 °C Temperaturna oblast primene min. -5 °C Transparentan poklopac da Unutrašnje dimenzije 227x177x110 mm Uvod sa zadnje strane ne Varijanta ispitana na eksplozije ne Visina 126 mm Vrsta uvoda Stepenasta opna, može da se seče Vrsta uvoda u kućište Užlebljenje Vrsta zaštite IP67 - Svi tipovi
