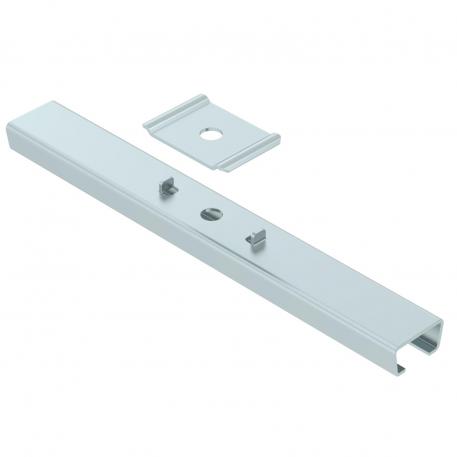

Središnji nosač 35 | 270 | 11 | 270 | cink

morepic-1

morepic-2

Središnji nosač

Br.art. 6015402 | EAN 4012196940936

Br.art. / Tip

Dužina	35 mm

Širina

Prečnik rupe	11 mm

Dimenzija B

Boja	cink

Opis proizvoda

Opis proizvoda

Središnji nosač zajedno sa steznim komadom za kačenje mrežastih nosača kablova.

Tehnički podaci

Tehnički podaci

Boja	cink
CO2 otisak (GWP) od kolevke do kapije	0,8418 kg CO2e / 1 Komad
Dimenzija	B270mm
Dimenzija B	270 mm
Dužina	35 mm
Materijal	Čelik
Odgovara za metričke navojne šipke	10
Održavanje funkcionalnosti	ne

Podesivo	ne
Površina	hladno pocinkovano
Prečnik rupe	11 mm
Širina	270 mm
Varijanta	zakačeno
Visina	18 mm
za širinu maks.	270 mm
za širinu min.	270

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Prečnik rupe	Dimenzija B	Boja	Br.art.	Količina	malo pakovanje
GMS 170 FS	35 mm	170 mm	11 mm	170 mm	cink	6015400	Komad	25 Komad
GMS 270 FS	35 mm	270 mm	11 mm	270 mm	cink	6015402	Komad	25 Komad
GMS 370 FS	35 mm	370 mm	11 mm	370 mm	cink	6015404	Komad	25 Komad

Preuzimanja

Informativni list GMS 270 FS / 6015402 , 0.19MB , pdf

Vodič KTS cable tray systems , 1.61MB , pdf

Vodič Fire protection in electrical engineering – A guide to fireproof building installations , 2.10MB , pdf

Brošura Mesh cable tray systems , 2.10MB , pdf

Brošura False ceiling installations , 2.70MB , pdf

Katalog Cable support systems , 54.52MB , pdf

EU izjava o usaglašenosti GMS 270 FS / 6015402 , 0.13MB , pdf

REACH Izjava o usaglašenosti GMS 270 FS / 6015402 , 0.12MB , pdf

Preuzimanje

RoHS Izjava o usaglašenosti GMS 270 FS / 6015402 , 0.13MB , pdf

Preuzimanje

Uputstvo za montažu Mounting instructions, mesh cable tray systems , 9.52MB , pdf

Uputstvo za montažu General information on the mounting , 2.65MB , pdf

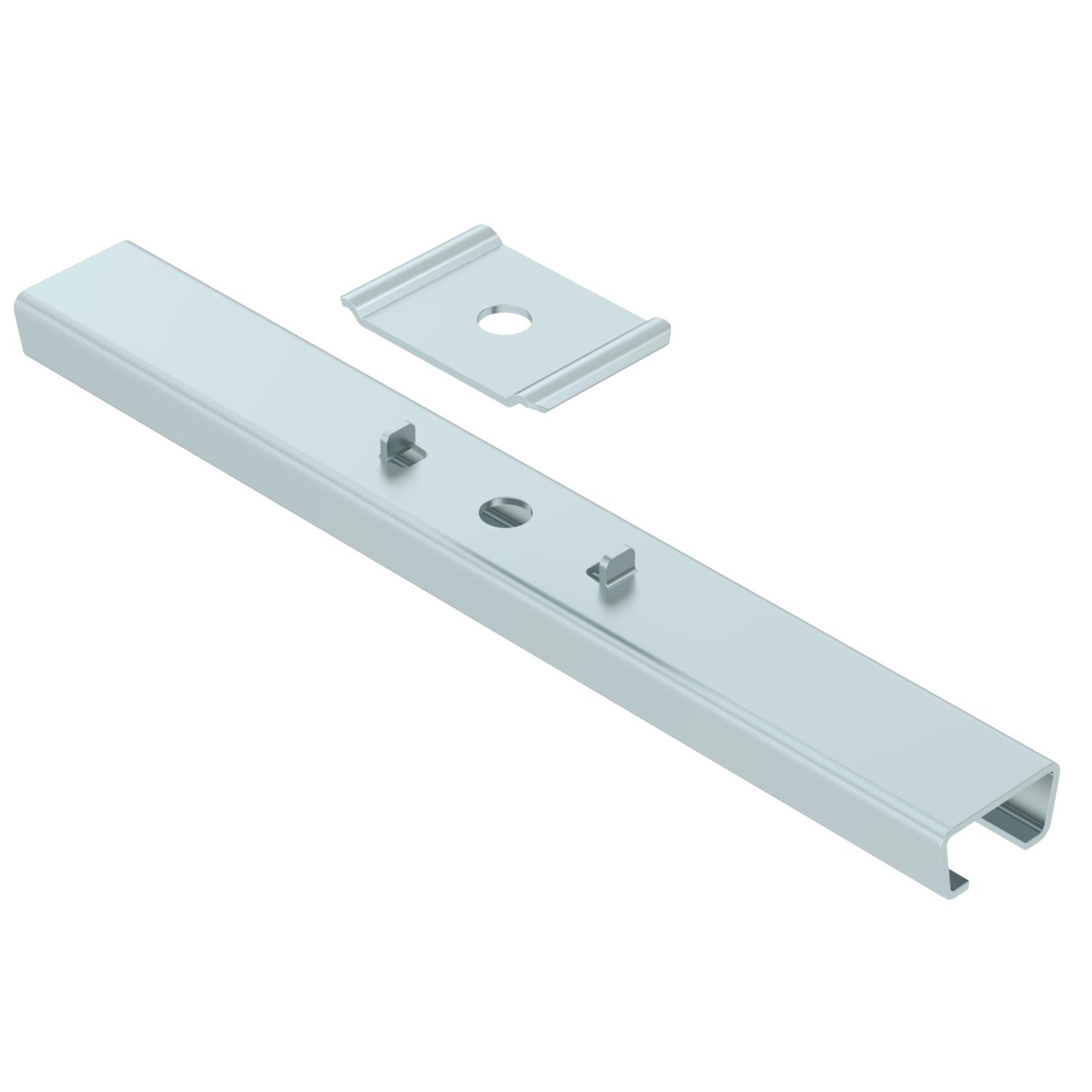

Grafika proizvoda GMS 270 FS / 6015402, 38.17 kB, jpg

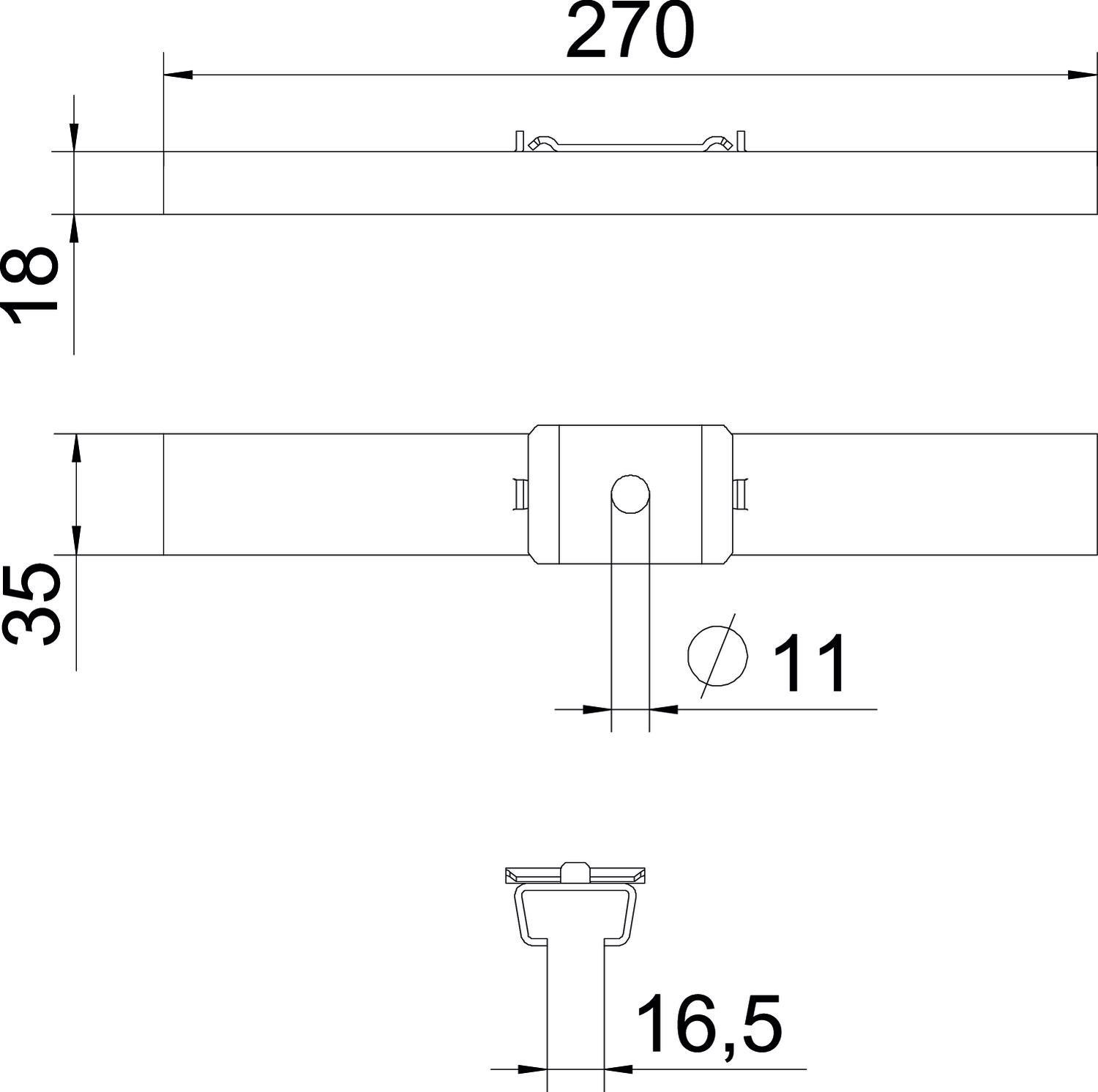

Crtež u razmeri GMS 270 FS / 6015402, 59.09 kB, jpg

GMS 270 FS / 6015402

6015402_KSTP1.stp, 164.78 kB
