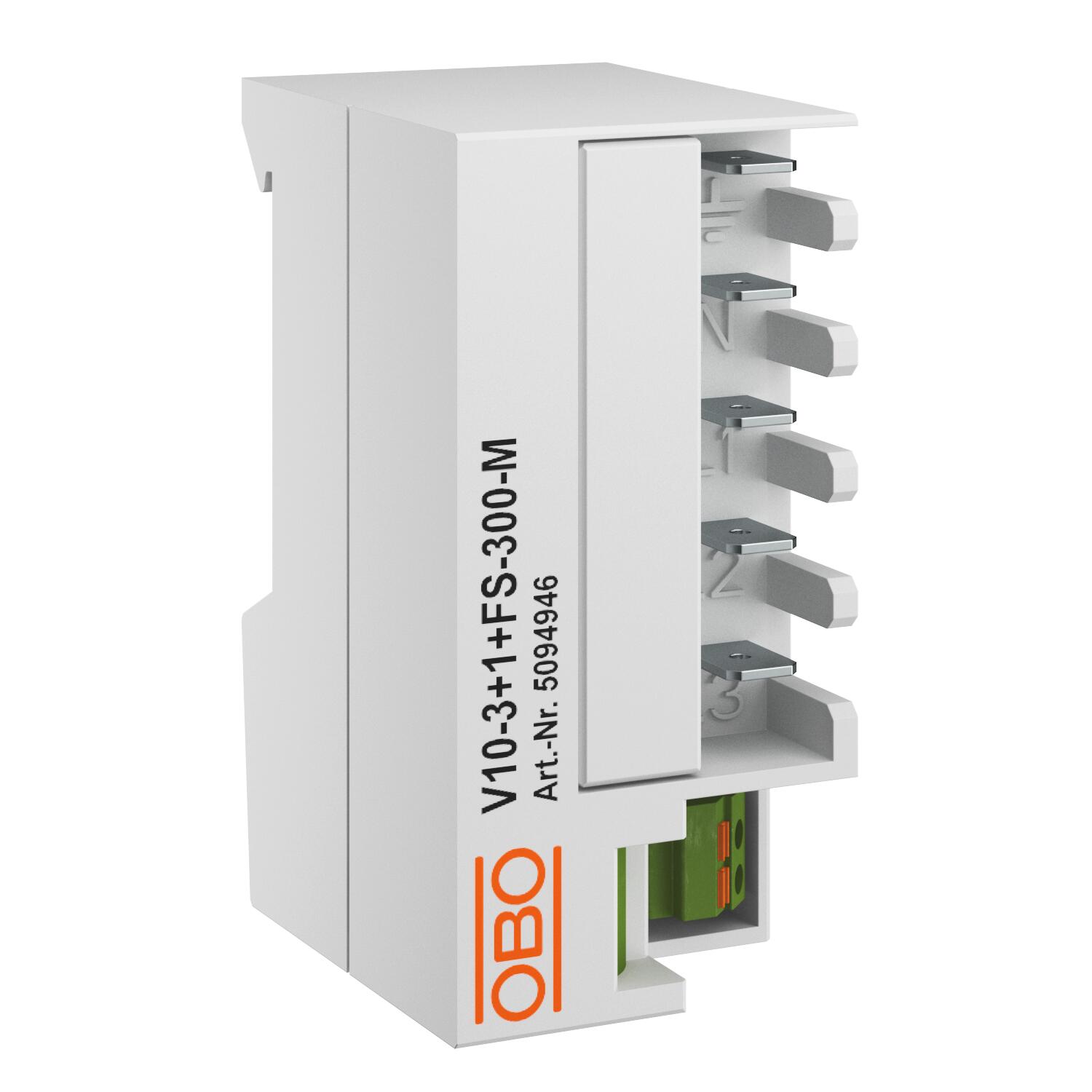

Surge arrester V10 – Mini
Br.art. 5094946 | EAN 4012197504922
- Opis proizvoda
-
Opis proizvodaUređaj za zaštitu od prenapona kompaktni modul tip 2+3
• Za zaštitu od prenapona u podrazdelnicima prema VDE 0100-443 (IEC 60364-4-44)
• Kapacitet odvođenja do 60 kA (8/20) ukupno
• Integrisano 3+1-rešenje za TN i TT mrežne sisteme na 45-mm-širinu modula
• Efikasna varistor tehnika
• Sa termičkim i dinamičkim razdvojnikom
• Sa optičkim i akustičnim indikatorom funkcije
• Opciono sa akustičnom signalizacijom -AS ili daljinskom signalizacijom -FS
Primena: podrazdelnici i etažni razdelnici, kao i zaštita uređaja trofaznih sistema.
-
- Tehnički podaci
-
Tehnički podaci

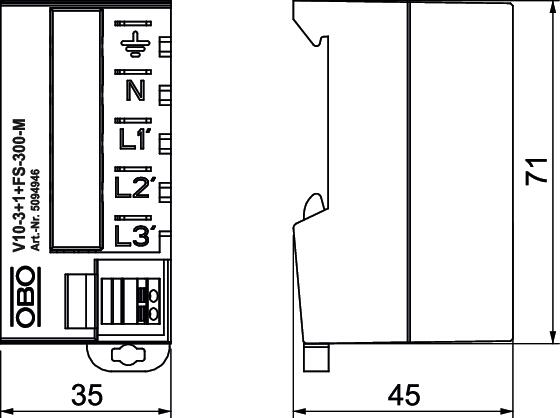

Daljinska signalizacija da Dimenzija 300V Dužina 38 mm FM-kontakti Otvarač Integrisani predosigurač ne Ispitna klasa tip 2 da Ispitna klasa tip 3 da LPZ 1→3 Maks. prenaponska zaštita mreže 63 A gG Maksimalna udarna struja odvođenja (8/20 μs) [L-N] 20 kA Maksimalna udarna struja odvođenja (8/20 μs) [N-PE] 40 kA Maksimalni preventivni osigurač 63 A Način montaže Torban šina 35 mm Najviša vrednost trajnog napona (L-N) 300 V Najviša vrednost trajnog napona (N-PE) 255 V Nominalna struja odvođenja (8/20 µs) 10 kA Nominalni napon AC (50 / 60 Hz) 240 V Oblik mreže sve Oblik mreže DC ne Oblik mreže IT ne Oblik mreže TN da Oblik mreže TN-C ne Oblik mreže TN-C-S da Oblik mreže TN-S da Oblik mreže TT da Oblik mreže, ostali ne OBO nominalna struja opterećenja (klema ulaza/izlaza) 32 A Odvodna struja (8/20 µs) [ukupna] 60 kA Pogodno za spoljnu primenu ne Prečnik krutog provodnika (jedno-/višežilni) maks. 10 mm² Prečnik krutog provodnika (jedno-/višežilni) min. 2,5 mm² Prečnik priključka FM-kleme min. 16 AWG Prečnik priključka FM-kleme min. 1,5 mm² Signalizacija na uređaju vizuelno Širina 35 mm Sklopna snaga AC 250V / 1A ; 125V / 1A Sklopna snaga DC 48V / 0,5A; 24V / 0,5A; 12V / 0,5A SPD prema EN 61643-11 tip 2+3 SPD prema IEC 61643-1 klasa II+III Sposobnost gašenja struje kratkog spoja (eff) [N-PE] 0,1 kA Temperaturna oblast primene maks. 85 °C Temperaturna oblast primene min. -40 °C TOV-napon [L-N] - fail safe mode - 120 min 442 V TOV-napon [L-N] - withstand mode - 5 s 337 V TOV-napon [N-PE] - withstand mode - 200 ms 1200 V Varijanta 3+NPE Varijanta polova 3+N/PE Visina 76 mm Vlažnost vazduha maks. 95 % Vlažnost vazduha min. 5 % Vrsta zaštite IP20 - Svi tipovi
- Preuzimanja
-
Uputstvo za montažu SurgeController with wiring set V10 , 0.55MB , pdfZa ovaj proizvod nema tenderskih specifikacija na raspolaganju
