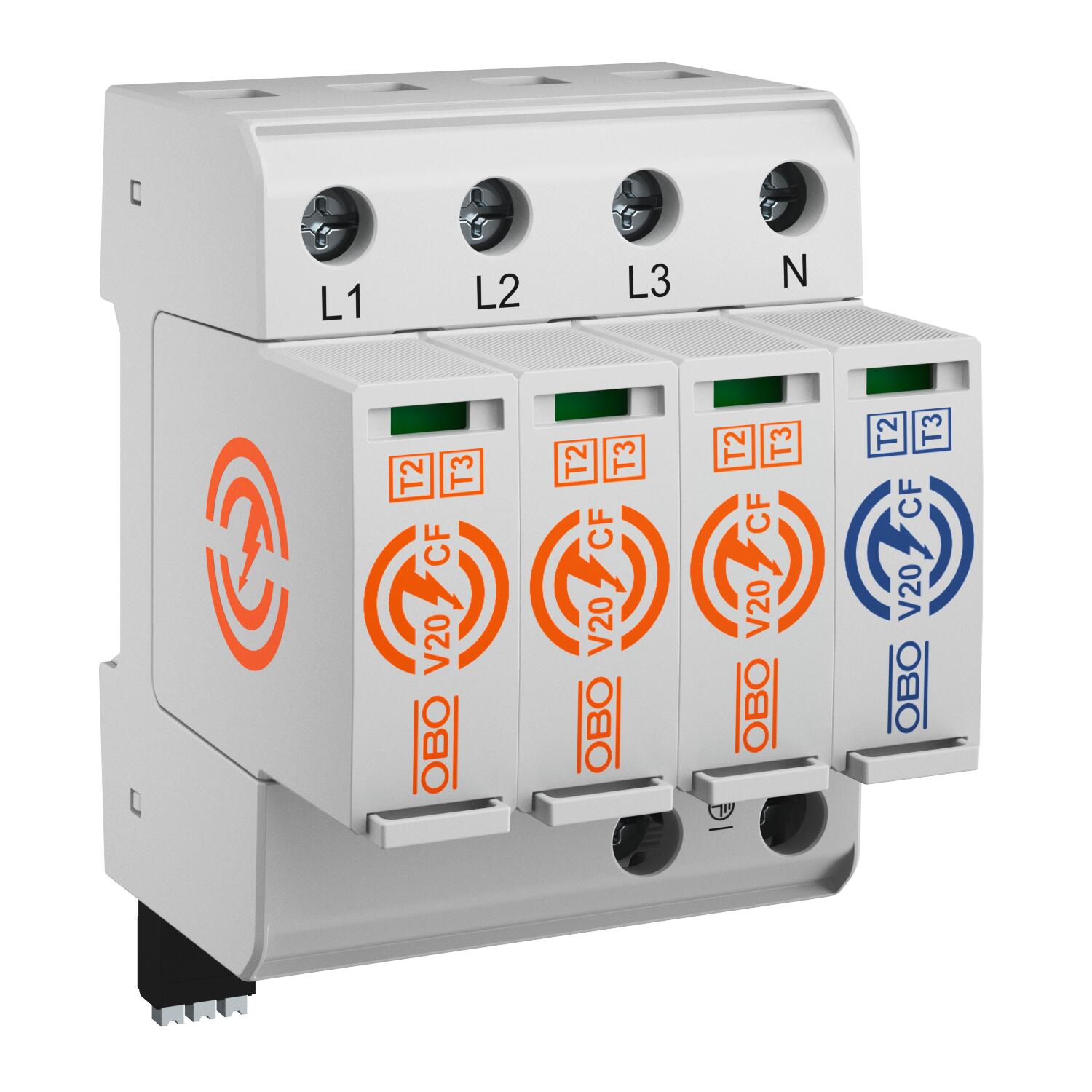

Surge arrester V20 with integrated pre-fuse
Br.art. 5095257 | EAN 4012197504960
- Opis proizvoda
-
Opis proizvodaSurge arrester, type 2
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
-
- Tehnički podaci
-
Tehnički podaci

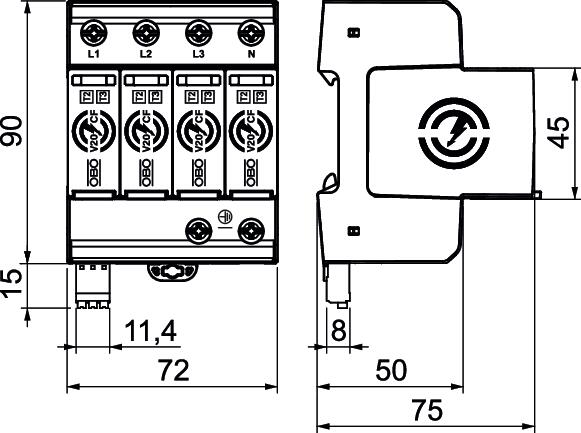

Broj el. polova 3 Dimenzija 300V Dužina 75 mm FM-kontakti Izmenjivač Izduvno ne Maksimalna udarna struja odvođenja (8/20 μs) [L-N] 40 kA Maksimalna udarna struja odvođenja (8/20 μs) [N-PE] 65 kA Način montaže Torban šina 35 mm Najviša vrednost trajnog napona (L-N) 300 V Najviša vrednost trajnog napona (N-PE) 305 V Nominalna struja odvođenja (8/20 µs) [L-N] 20 kA Nominalna struja odvođenja (8/20 µs) [N-PE] 40 kA Nominalni napon AC (50 / 60 Hz) 240 V Oblik mreže ostalo Oblik mreže TN da Oblik mreže TN-C da Obrtni momenat 4,5 Nm Odvodna struja (8/20 µs) [ukupna] 120 kA Otporno na kratak spoj da Otpornost na kratke spojeve kod maks. prenaponske zaštite mreže 50 kA eff Pogodno za spoljnu primenu ne Prečnik fleksibilnog provodnika (tankožilni) maks. 4 AWG Prečnik fleksibilnog provodnika (tankožilni) maks. 35 mm² Prečnik fleksibilnog provodnika (tankožilni) min. 2,5 mm² Prečnik fleksibilnog provodnika (tankožilni) min. 16 AWG Prečnik krutog provodnika (jedno-/višežilni) maks. 35 mm² Prečnik krutog provodnika (jedno-/višežilni) maks. 2 AWG Prečnik krutog provodnika (jedno-/višežilni) min. 16 AWG Prečnik krutog provodnika (jedno-/višežilni) min. 2,5 mm² Prečnik priključka FM-kleme maks. 1,5 mm² Prečnik priključka FM-kleme maks. 16 AWG Prečnik priključka FM-kleme min. 23 AWG Prečnik priključka FM-kleme min. 0,25 mm² Preostali napon [L-N] @ 1 kA 0,8 kV Preostali napon [L-N] @ 5 kA 1 kV Signalizacija na uređaju vizuelno Širina 72 mm Sklopna snaga AC 230 V; 0,5 A Sklopna snaga DC 230 V; 0,1 A / 75 V; 0,5 A SPD prema EN 61643-11 Tip 2 SPD prema IEC 61643-1 klasa II Sposobnost gašenja struje kratkog spoja (eff) [N-PE] 100 kA Temperaturna oblast primene maks. 85 °C Temperaturna oblast primene min. -40 °C TOV-napon [L-N] - fail safe mode - 120 min 442 V TOV-napon [L-N] - withstand mode - 5 s 337 V Varijanta polova 3 Visina 105 mm Vlažnost vazduha maks. 95 % Vlažnost vazduha min. 5 % Vrsta zaštite IP20 - Svi tipovi
- Preuzimanja
-
EU izjava o usaglašenosti V20-CF-3+1FS-300 / 5095257 , 0.10MB , pdfUputstvo za montažu SurgeController V20-CF , 0.53MB , pdfZa ovaj proizvod nema tenderskih specifikacija na raspolaganju
