Teški mrežasti nosač kablova SGR 105 FT

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	105 mm

Prečnik žice	6 mm

Korisni presek

Održavanje funkcionalnosti	ne

Opis proizvoda

Opis proizvoda

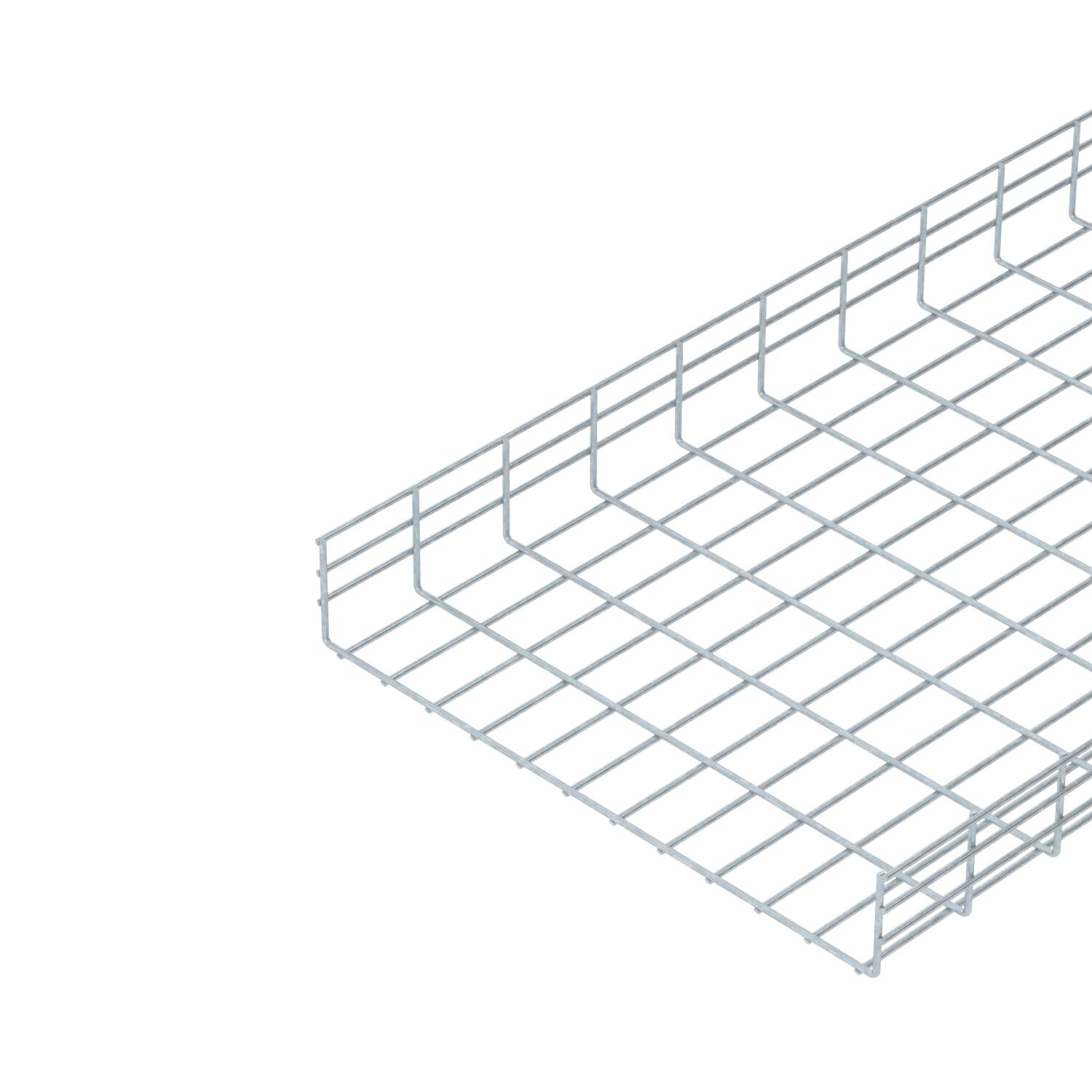

Mrežasti regal od tačkasto zavarenih čeličnih žica, bočne visine 105 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

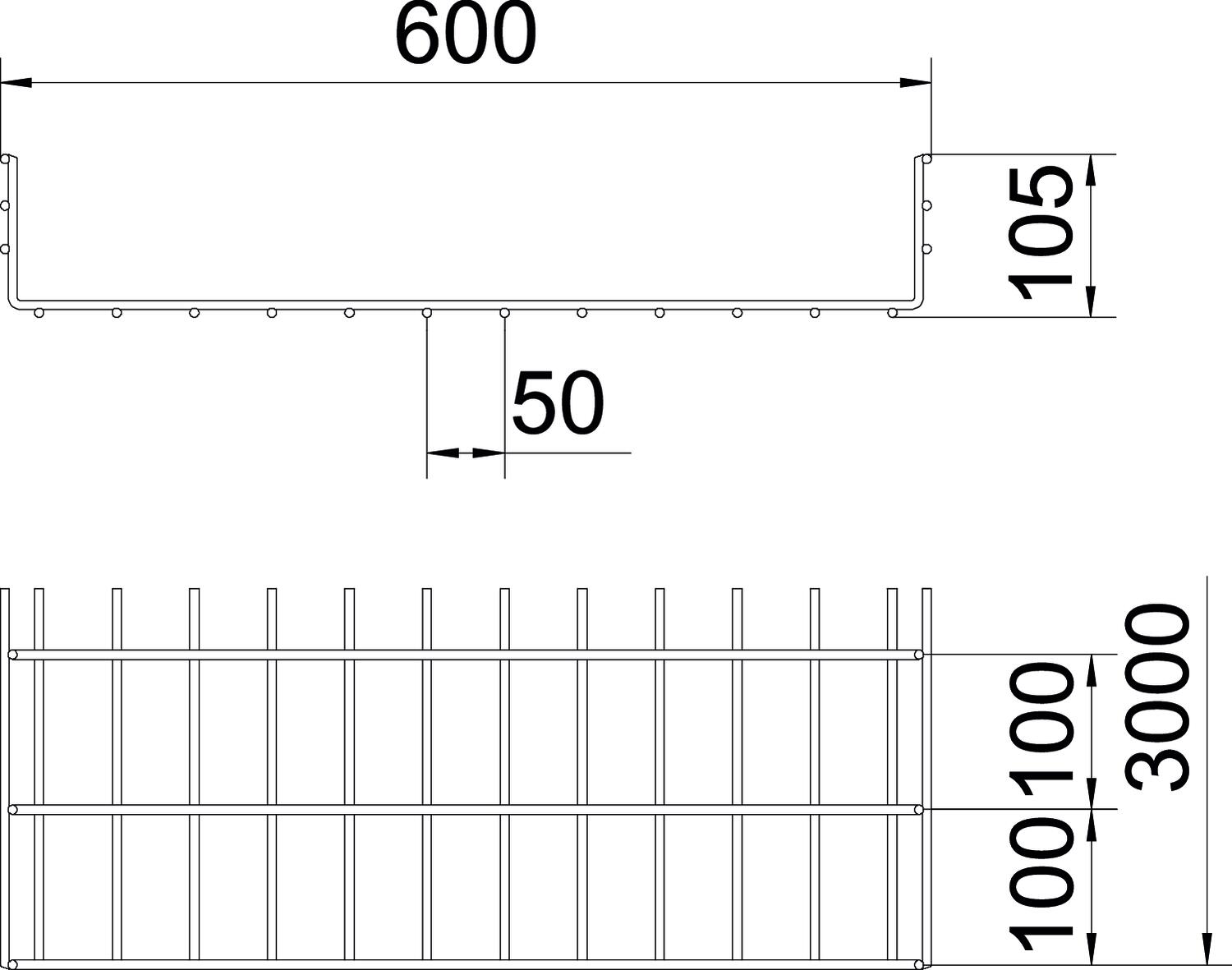

Dimenzije otvora na mreži iznose 50 x 100 mm.

Tehnički podaci

Boja	cink
CO2 otisak (GWP) od kolevke do kapije	11,7732 kg CO2e / 1 Metar
Dimenzija	105x600x3000
Dimenzija B	600 mm
Dužina	3000 mm
Izvedba-za velike raspone	ne
Korisni presek	55400 mm²
Korisni presek	554 cm²
Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Oblik profila	U-Oblik
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Prečnik žice	6 mm

Rastojanje među konzolama 1,0m	4,1 kN/m
Rastojanje među konzolama 1,5m	2,2 kN/m
Rastojanje među konzolama 2,0m	1,35 kN/m
Rastojanje među konzolama 2,5m	0,95 kN/m
Rastojanje među konzolama 3,0m	0,8 kN/m
Rastojanje među konzolama 3,5m	0,7 kN/m
Rastojanje među konzolama 4,0m	0,45 kN/m
Širina	23,62 in
Širina	600 mm
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	bez spojnice
Visina	105 mm
Visina	4,13 in
Vrsta spojnice sistema nosača kablova	zašrafljeno

Tehnički podaci

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Održavanje funkcionalnosti	Br.art.	Količina	malo pakovanje
SGR 105 150 FT	3000 mm	150 mm	105 mm	6 mm	130 cm²	ne	6003175	m	3 m
SGR 105 200 FT	3000 mm	200 mm	105 mm	6 mm	175 cm²	ne	6003214	m	3 m
SGR 105 300 FT	3000 mm	300 mm	105 mm	6 mm	268 cm²	ne	6003309	m	3 m
SGR 105 400 FT	3000 mm	400 mm	105 mm	6 mm	363 cm²	ne	6003402	m	3 m
SGR 105 500 FT	3000 mm	500 mm	105 mm	6 mm	459 cm²	ne	6003515	m	3 m
SGR 105 600 FT	3000 mm	600 mm	105 mm	6 mm	554 cm²	ne	6003616	m	3 m

Dodatna oprema

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Spojnica kanala FT	GUV 6 FT	6016573	Komad	20 Komad
Poklopac, pun DD	DRLU 600 DD	6052674	m	3 m

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Zaštitne kape	SGR KS OR	6003758	Komad	500 Komad
Pregrada 85 DD	TSG 85 DD	6062331	m	3 m
Stezaljka poklopca, univerzalna A2	DKU A2	6065600	Komad	20 Komad
Završni lim za kablove FT	KAB GR FT	6220142	Komad	10 Komad
