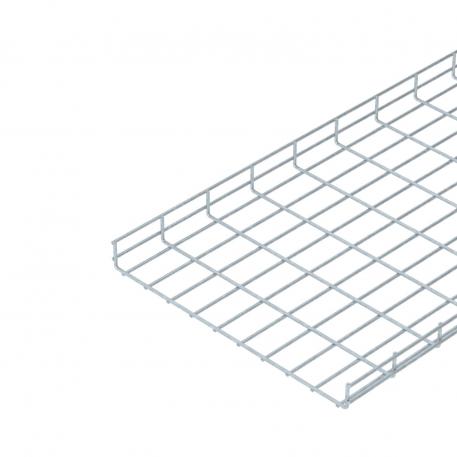

Teški mrežasti nosač kablova SGR 55 FT

Br.art. / Tip

Dužina	3000 mm

Širina

Visina	55 mm

Prečnik žice	6 mm

Korisni presek

Opis proizvoda

Opis proizvoda

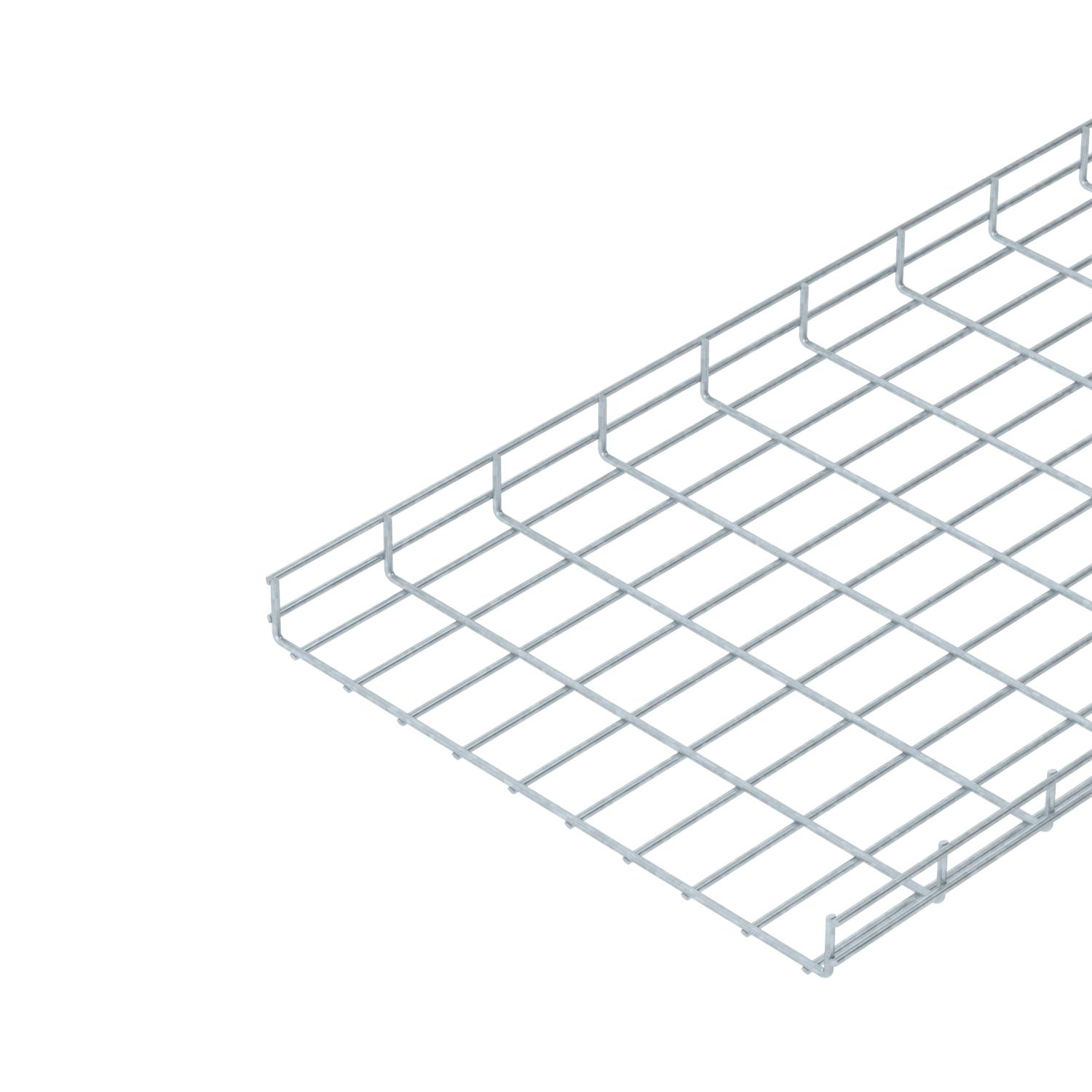

Mrežasti regal od tačkasto zavarenih čeličnih žica, bočne visine 55 mm.
Magnetna zaštita bez poklopca 15 dB, sa poklopcem 25 dB.

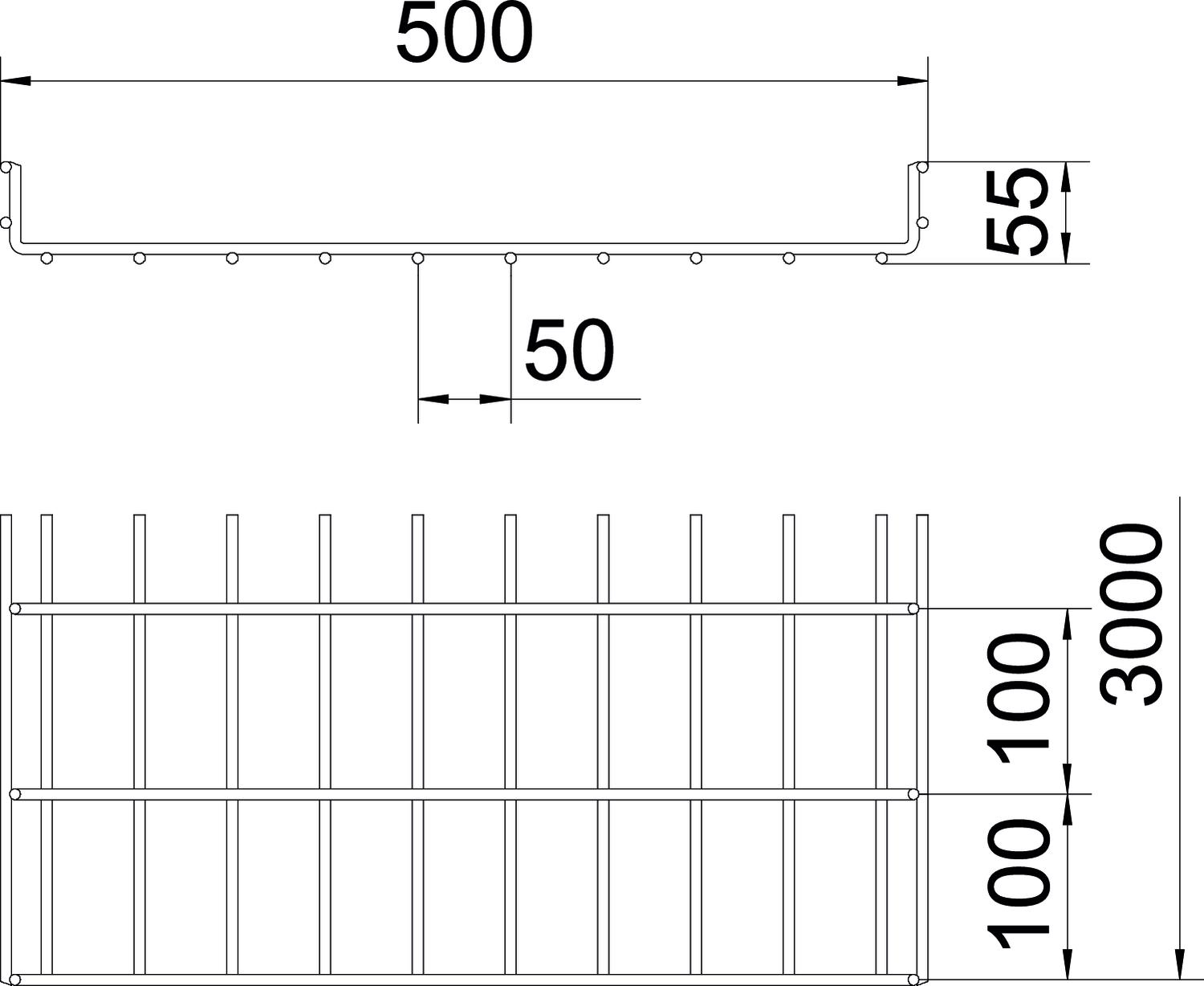

Dimenzije otvora na mreži iznose 50 x 100 mm.

Tehnički podaci

Boja	cink
CO2 otisak (GWP) od kolevke do kapije	9,038 kg CO2e / 1 Metar
Dimenzija	55x500x3000
Dimenzija B	500 mm
Dužina	3000 mm
Korisni presek	220 cm²
Korisni presek	22000 mm²
Materijal	Čelik
Oblik profila	U-Oblik
Površina	vruće pocinkano utapanjem
Prečnik žice	6 mm
Rastojanje među konzolama 1,0m	2,9 kN/m

Rastojanje među konzolama 1,5m	1,5 kN/m
Rastojanje među konzolama 2,0m	0,75 kN/m
Rastojanje među konzolama 2,5m	0,38 kN/m
Rastojanje među konzolama 3,0m	0,4 kN/m
Širina	19,69 in
Širina	500 mm
Tip testa opterećenja prema IEC 61537	Tip II
Varijanta spojnice	bez spojnice
Visina	2,17 in
Visina	55 mm
Vrsta spojnice sistema nosača kablova	zašrafljeno

Tehnički podaci

Dozvoljeno opterećenje nosača kablova / lestvičastih nosača kablova u kN/m bez dodatnog opterećenja
Rastojanje između oslonaca u m
Defleksija nosača kablova u mm uz dozvoljenih kN/m
Šema opterećenja prilikom testiranja
Kriva opterećenja sa širinama nosača/lestvičastih nosača kablova u mm
Kriva defleksije stranice u zavisnosti od potpornog raspona

Svi tipovi

Tip	Dužina	Širina	Visina	Prečnik žice	Korisni presek	Br.art.	Količina	malo pakovanje
SGR 55 100 FT	3000 mm	100 mm	55 mm	6 mm	40 cm²	6000122	m	3 m
SGR 55 150 FT	3000 mm	150 mm	55 mm	6 mm	63 cm²	6000190	m	3 m
SGR 55 200 FT	3000 mm	200 mm	55 mm	6 mm	87 cm²	6000209	m	3 m
SGR 55 300 FT	3000 mm	300 mm	55 mm	6 mm	129 cm²	6000331	m	3 m
SGR 55 500 FT	3000 mm	500 mm	55 mm	6 mm	220 cm²	6000515	m	3 m

Dodatna oprema

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Spojnica kanala FT	GUV 6 FT	6016573	Komad	20 Komad
Poklopac, pun DD	DRLU 500 DD	6052668	m	3 m

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Zaštitne kape	SGR KS OR	6003758	Komad	500 Komad
Pregrada 45 DD	TSG 45 DD	6062321	m	3 m
Stezaljka poklopca, univerzalna A2	DKU A2	6065600	Komad	20 Komad
Završni lim za kablove FT	KAB GR FT	6220142	Komad	10 Komad
