- Opis proizvoda
-

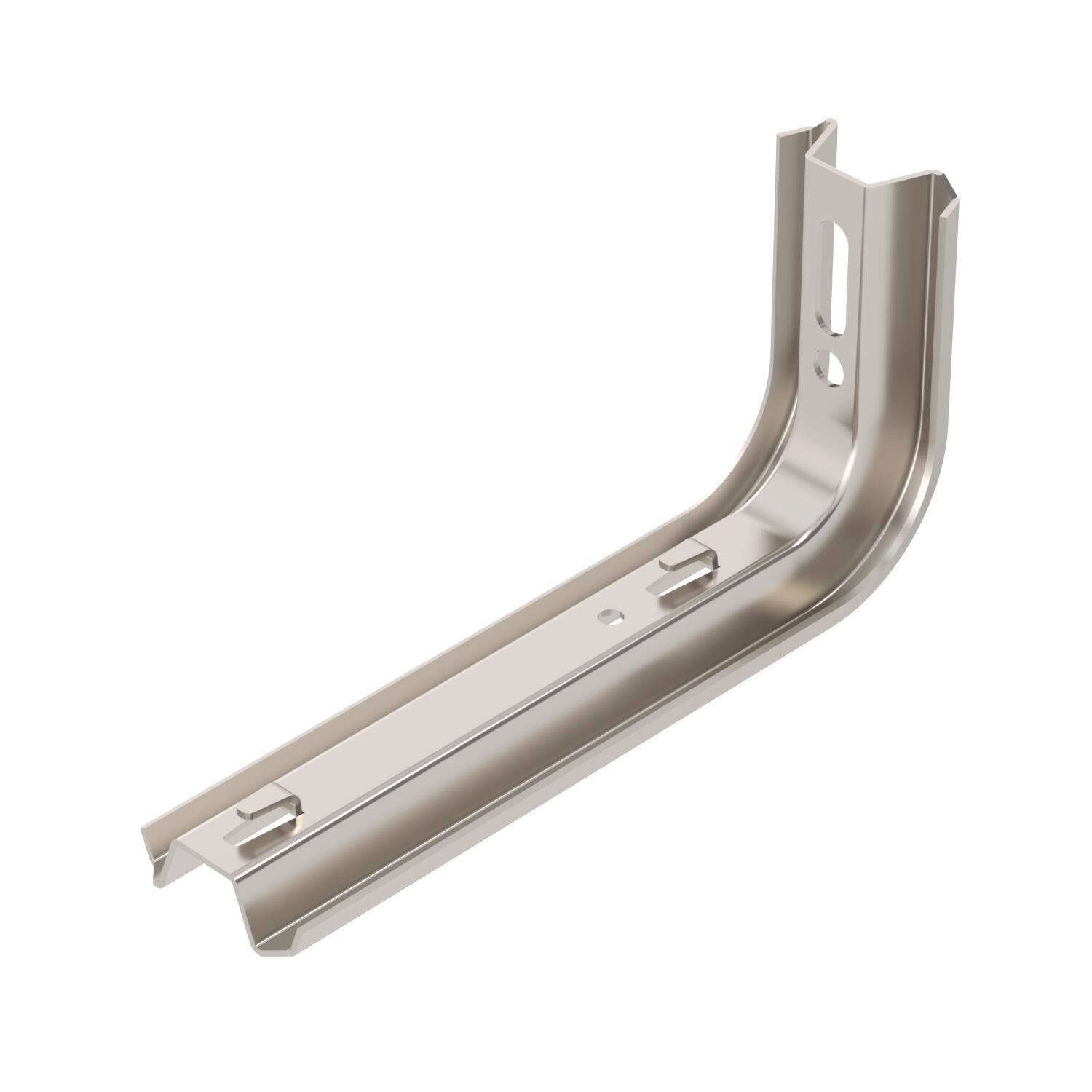

Opis proizvodaTP-konzola sa steznim vezcama za pričvršćivanje mrežastih nosača kablova bez upotrebe vijaka.
Ako se konzola pričvršćuje direktno za zid ili se profili pričvršćuju vijcima jedan za drugi, zbog stabilnosti bi uvek trebalo upotrebiti odstojnik tipa DS 4.
-
- Tehnički podaci
-
Tehnički podaci

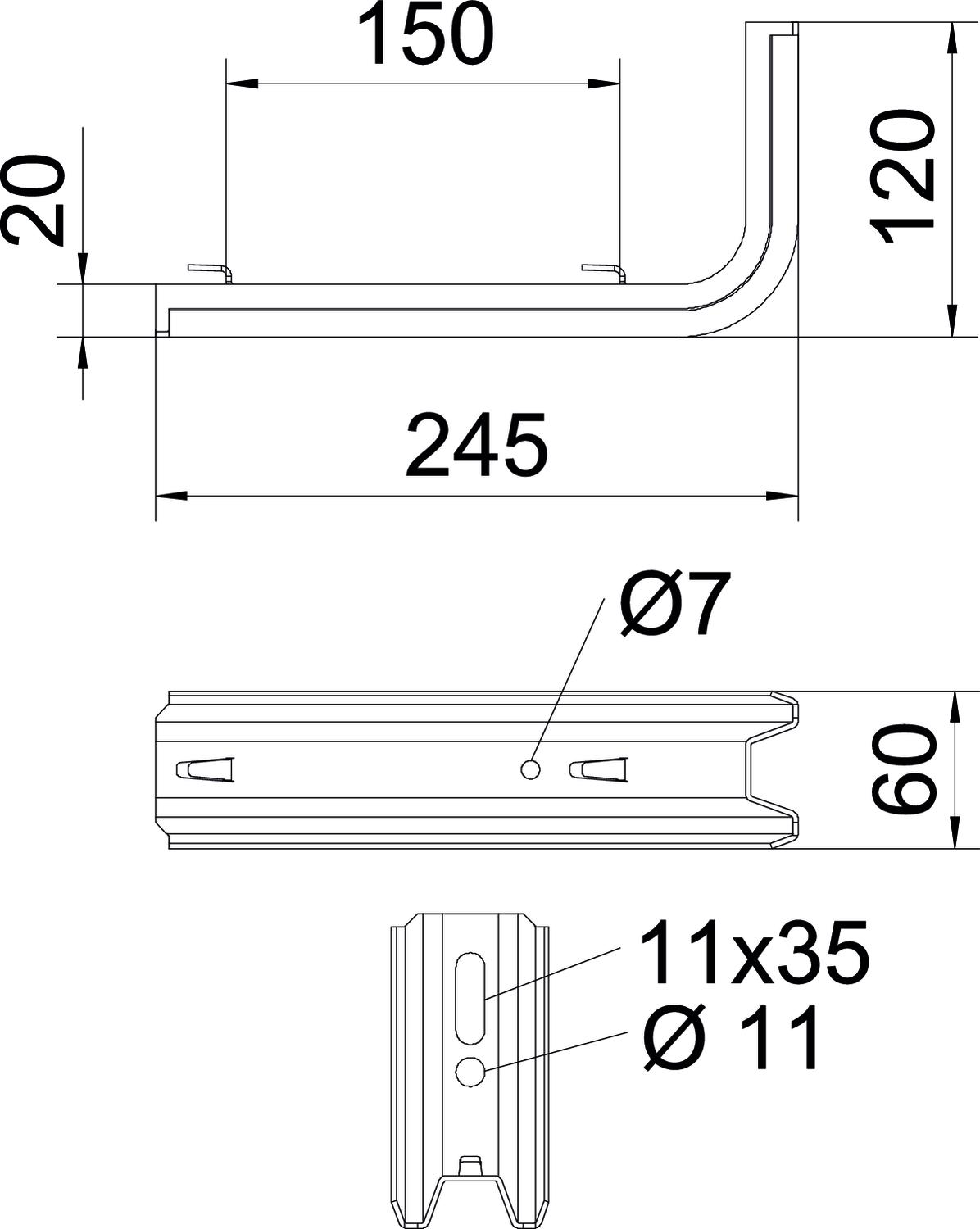

Boja oplemenjeni čelik CO2 otisak (GWP) od kolevke do kapije 2,2619 kg CO2e / 1 Komad Dimension W 150 mm Dimenzija B245mm Dimenzija B 60 mm Dimenzija H 120 mm Dimenzija L 245 mm Dužina 245 mm F u kN 0,9 kN Materijal plemeniti čelik, nerđajući 1.4301 Nerđajući čelik, nagrižen ne Održavanje funkcionalnosti ne Površina svetlo, naknadno obrađeno Širina 60 mm Visina 120 mm za širinu maks. 200 mm za širinu min. 200 Tehnički podaci
Dijagram opterecenja konzole TPSAG
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Rastojanje između oslonaca u m
-
- Svi tipovi
- Preuzimanja
-
Informativni list TPSAG 245 A2 / 6366148 , 0.27MB , pdfEU izjava o usaglašenosti TPSAG 245 A2 / 6366148 , 0.13MB , pdfUK Izjava o usaglašenosti TPSAG 245 A2 / 6366148 , 0.09MB , pdfREACH Izjava o usaglašenosti TPSAG 245 A2 / 6366148 , 0.12MB , pdfRoHS Izjava o usaglašenosti TPSAG 245 A2 / 6366148 , 0.12MB , pdfDeklaracija o ekološkim proizvodima (EPD) TPSAG 245 A2 / 6366148 , 1.48MB , pdfPomoć za izbor GR-Magic® , 2.00MB , pdfUputstvo za montažu General information on the mounting , 2.65MB , pdf
