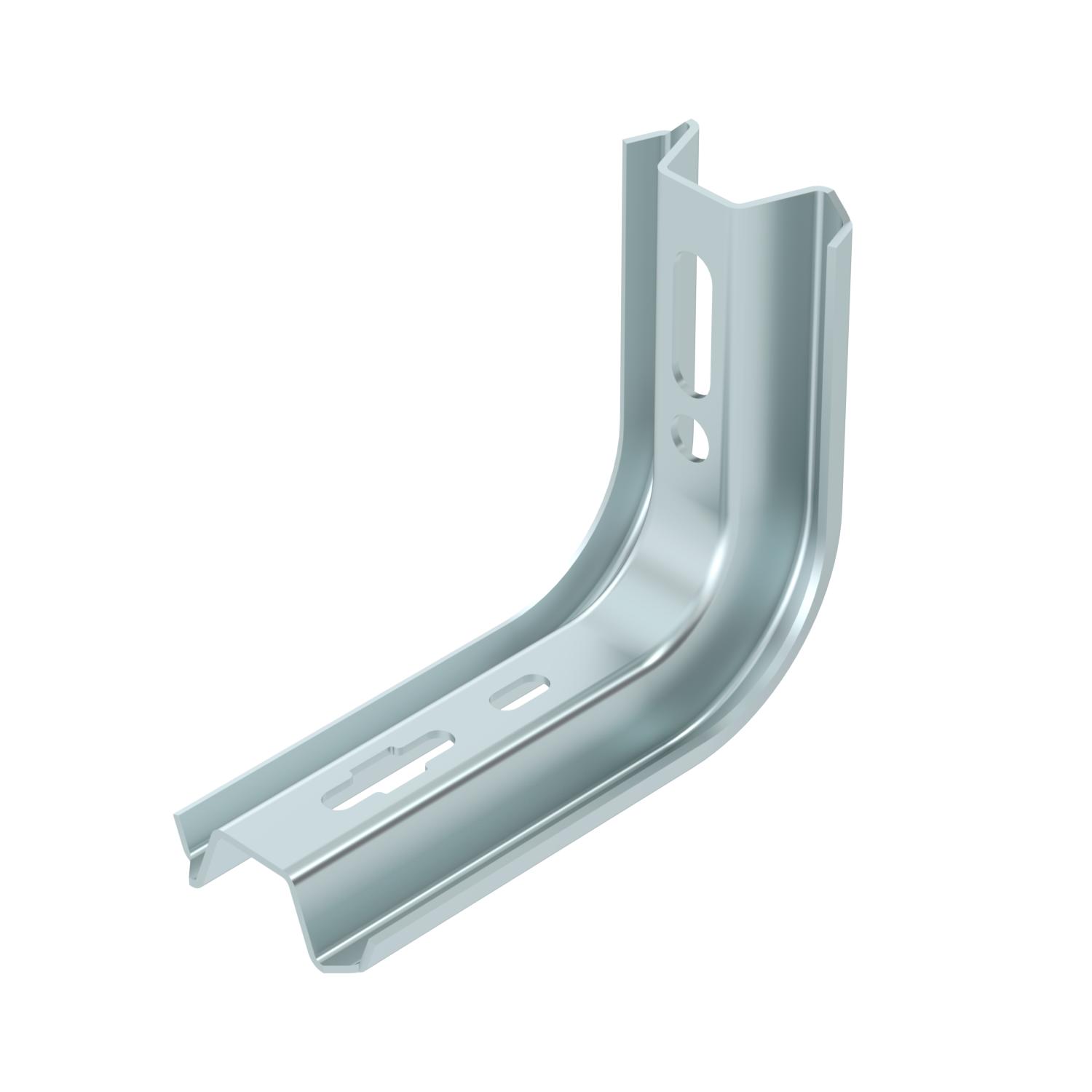

TP-nosač/zidna i konzola nosača FS
Br.art. 6364101 | EAN 4012196198979
- Opis proizvoda
-
Opis proizvodaTP-nosač/konzola za pričvršćivanje na horizontalne betonske plafone i zidove.
Ako se profil pričvršćuje za plafon ili se obostrano pričvršćuje vijcima za čeonu ploču radi njenog pojačanja, zbog stabilnosti se uvek preporučuje upotreba odstojnika tipa DS 4 .
-
- Tehnički podaci
-
Tehnički podaci

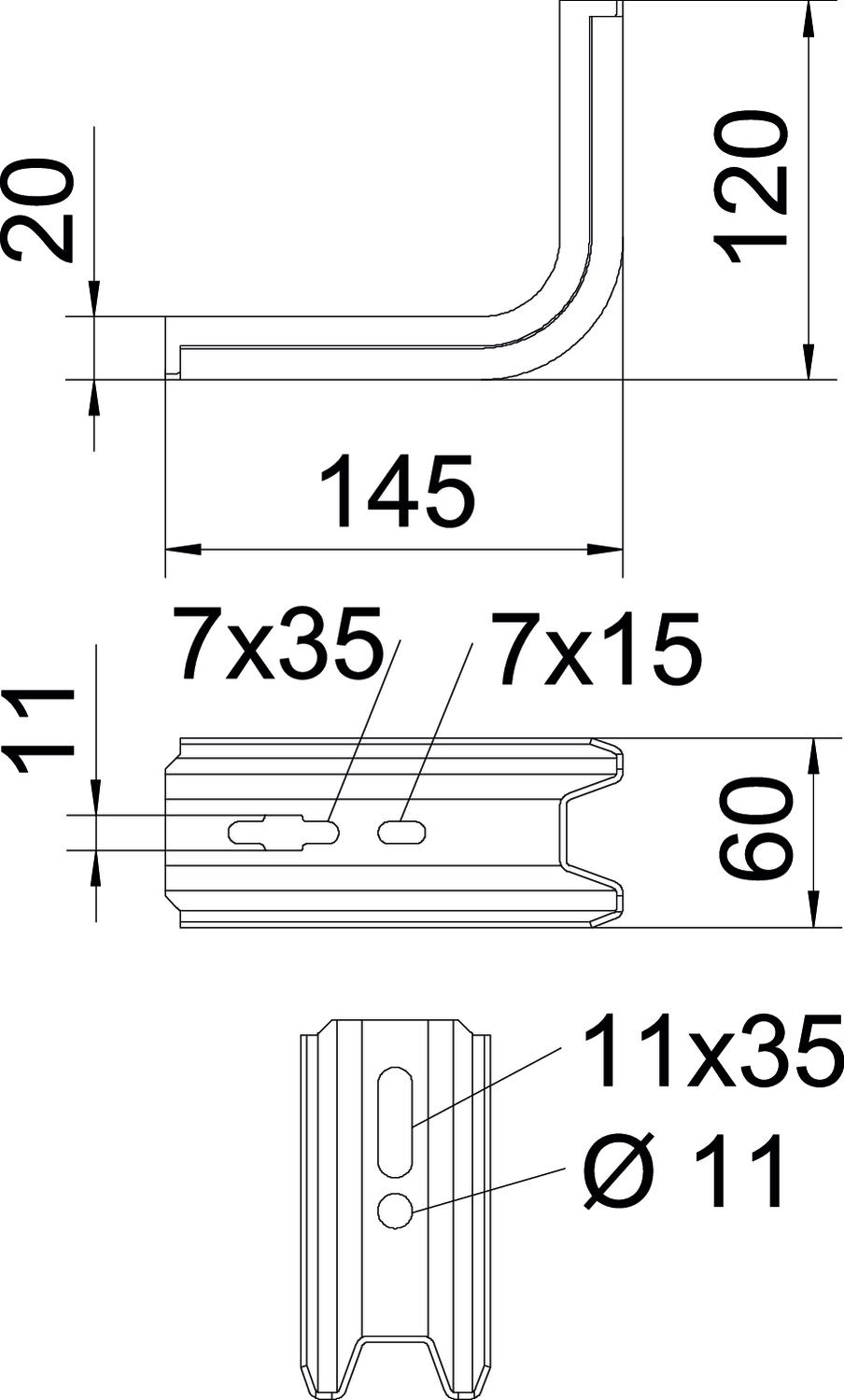

Boja cink CO2 otisak (GWP) od kolevke do kapije 0,7642 kg CO2e / 1 Komad Dimenzija B145mm Dimenzija B 60 mm Dimenzija H 120 mm Dimenzija L 145 mm Dužina 145 mm F u kN 1,5 kN Materijal Čelik Nerđajući čelik, nagrižen ne Održavanje funkcionalnosti ne Površina hladno pocinkovano Širina 60 mm Varijanta Zidna i konzola nosača Visina 120 mm za širinu maks. 100 mm za širinu min. 100 Tehnički podaci
Dijagram opterećenja Konzola TPSA
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Zaštitna kapa
TPS KS OR 6364625 10 Komad
Odstojnik FS
DS 4 FS 6416551 20 Komad - Preuzimanja
-
