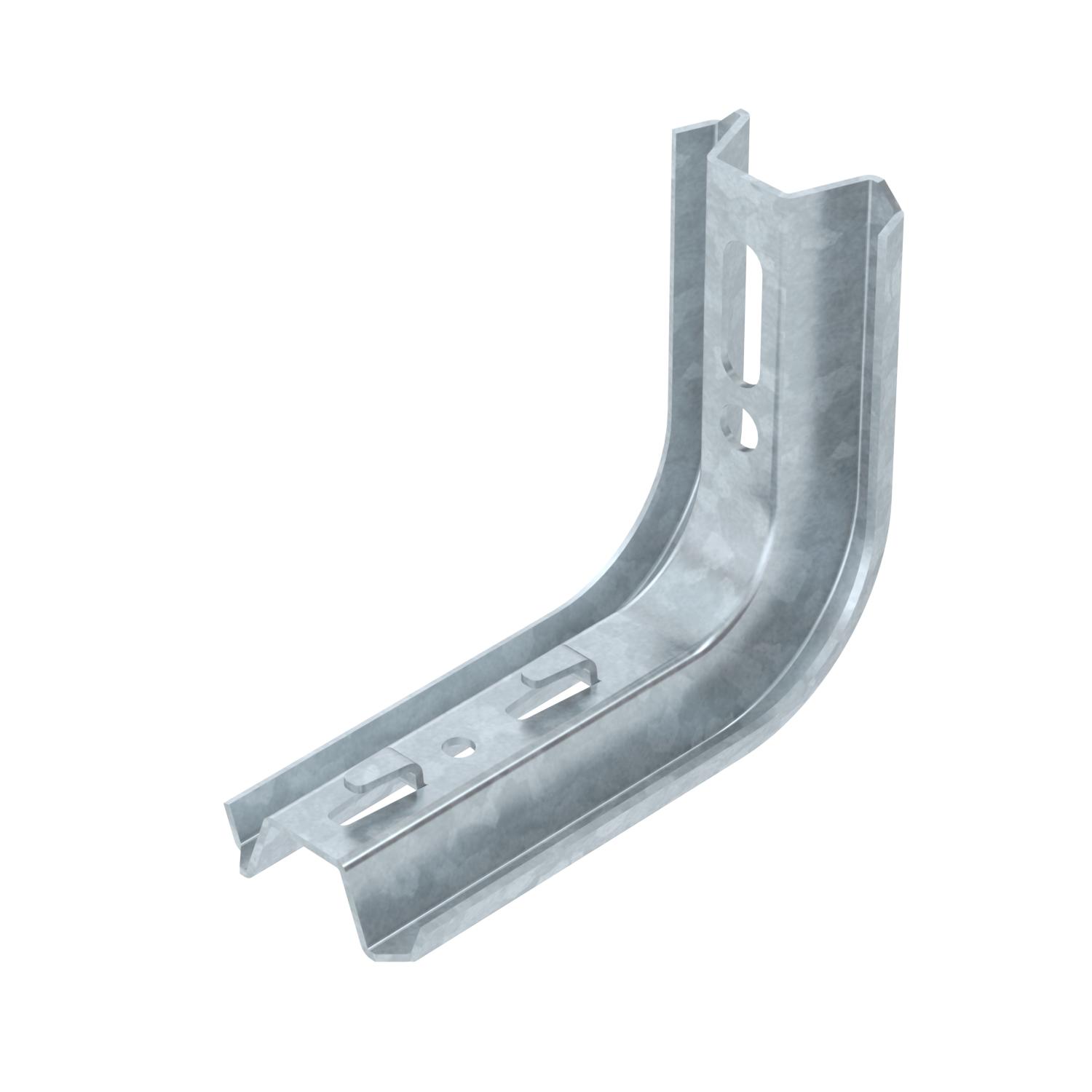

TP-nosač/zidna i konzola nosača FT
Br.art. 6366131 | EAN 4012195076957
- Opis proizvoda
-
Opis proizvodaTP-konzola sa steznim vezicama.
Ako se konzola pričvršćuje direktno za zid ili se profili pričvršćuju vijcima jedan za drugi, zbog stabilnosti bi uvek trebalo upotrebiti odstojnik tipa DS 4.
-
- Tehnički podaci
-
Tehnički podaci

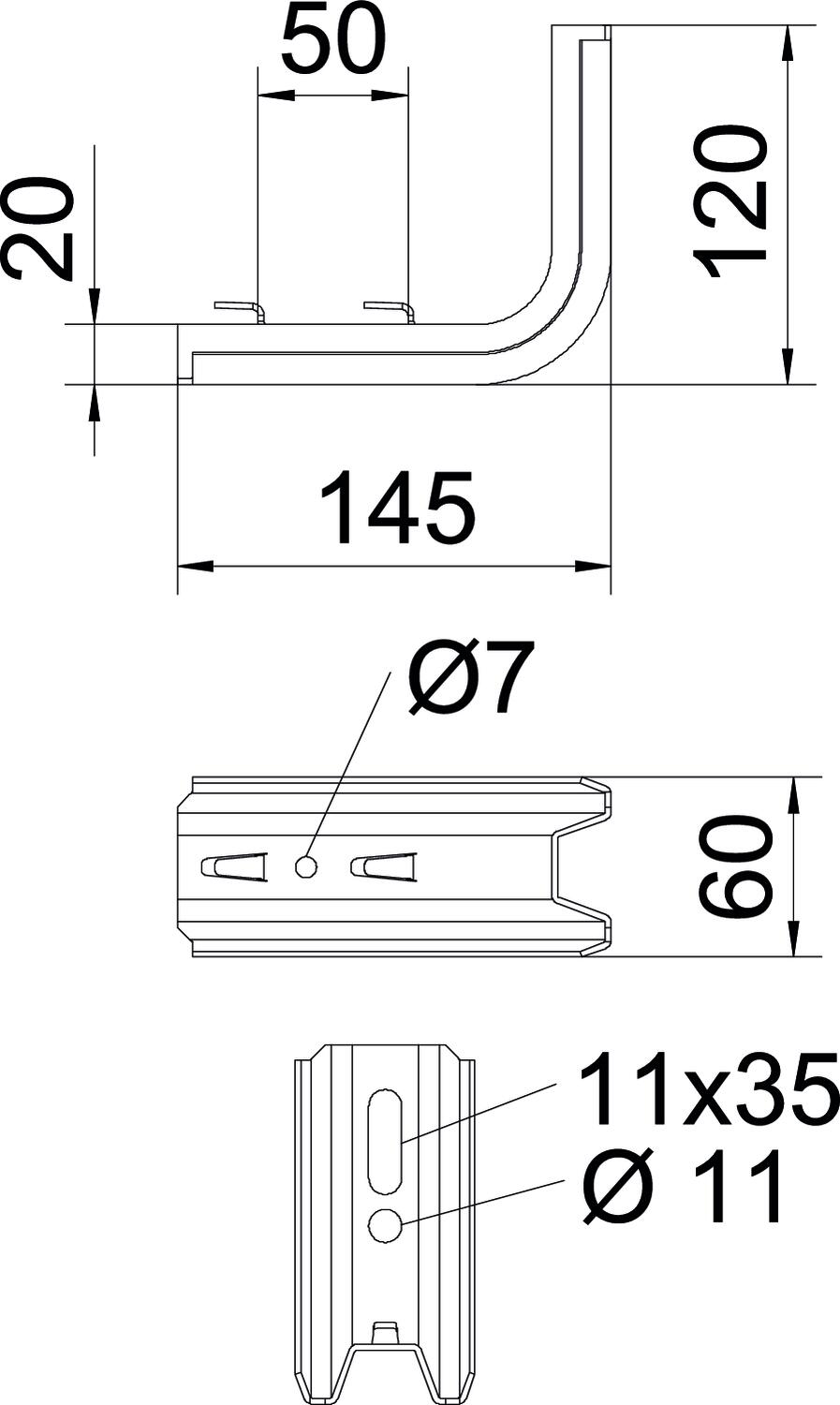

Boja cink CO2 otisak (GWP) od kolevke do kapije 0,7423 kg CO2e / 1 Komad Dimension W 50 mm Dimenzija B145mm Dimenzija B 60 mm Dimenzija H 120 mm Dimenzija L 145 mm Dužina 145 mm F u kN 1,5 kN Materijal Čelik Nerđajući čelik, nagrižen ne Održavanje funkcionalnosti ne Površina vruće pocinkano utapanjem Širina 120 mm Varijanta Zidna i konzola nosača Visina 60 mm za širinu maks. 100 mm za širinu min. 100 Tehnički podaci
Dijagram opterecenja konzole TPSAG
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Rastojanje između oslonaca u m
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Zaštitna kapa
TPS KS OR 6364625 10 Komad
Odstojnik FT
DS 4 FT 6416586 20 Komad - Preuzimanja
-
