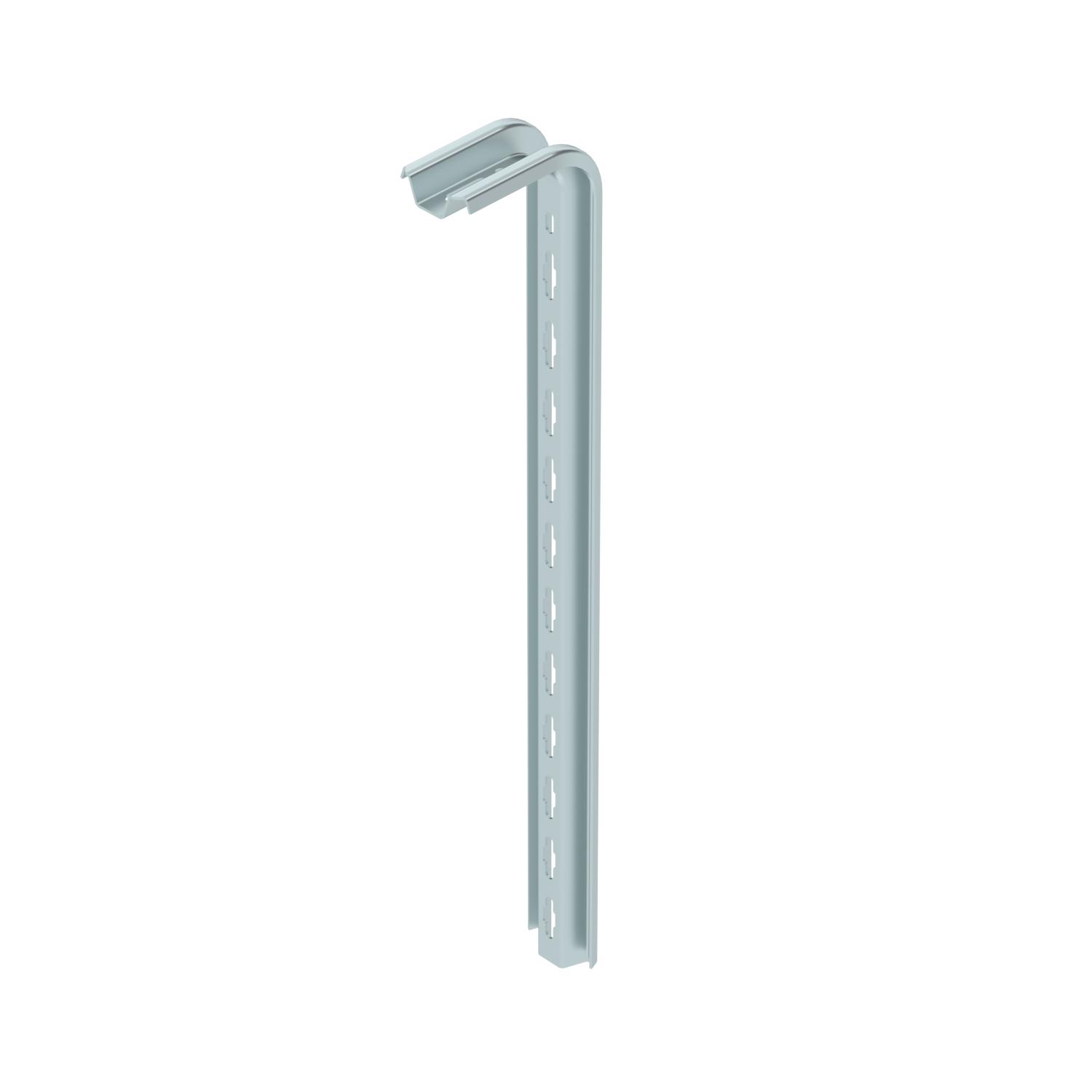

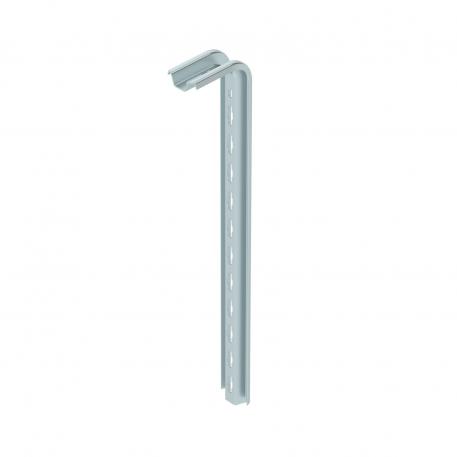

TP-plafonski nosač FS

Br.art. 6364365 | EAN 4012196199457

Br.art. / Tip

Dužina

Boja	cink

Opis proizvoda

Opis proizvoda

TP-nosač za pričvršćavanje na horizontalne betonske plafonime.

Ako se profil pričvršćuje za plafon ili se obostrano pričvršćuje vijcima za čeonu ploču radi njenog pojačanja, zbog stabilnosti se uvek preporučuje upotreba odstojnika tipa DS 4 ..

Važno: Primenjivati kao konzolu samo do dužine 345 mm.

Tehnički podaci

Tehnički podaci

Boja	cink
CO2 otisak (GWP) od kolevke do kapije	2,3647 kg CO2e / 1 Komad

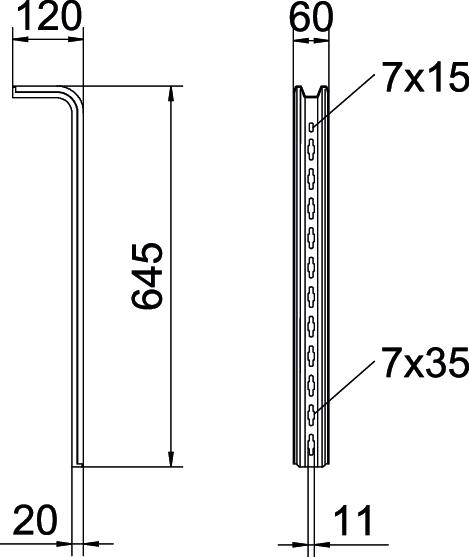

Dimenzija	L645mm
Dimenzija H	120 mm
Dimenzija L	645 mm
Dužina	645 mm

Materijal	Čelik
Održavanje funkcionalnosti	ne
Površina	hladno pocinkovano
Širina	60 mm
Varijanta	S-profil
Visina	120 mm

Tehnički podaci

Dijagram opterećenja TP nosača tipa TPS

Defleksija kraja plafonskog nosača pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Dužina konzole u mm
Kriva opterećenja sa dužinama nosača u mm

Svi tipovi

Svi tipovi

Tip	Dužina	Boja	Br.art.	Količina	malo pakovanje
TPS 445 FS	445 mm	cink	6364322	Komad	1 Komad
TPS 545 FS	545 mm	cink	6364349	Komad	1 Komad
TPS 645 FS	645 mm	cink	6364365	Komad	1 Komad

Dodatna oprema

Pribor za montažu

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Zaštitna kapa	TPS KS OR	6364625	Komad	10 Komad
Torban vijak sa podloškom i navrtkom F	FRS 10x25 TPS F	6407536	Komad	50 Komad
Vijak sa šestouglom glavom M10 F	SKS 10x60 F	6408516	Komad	20 Komad
Odstojnik FS	DS 4 FS	6416551	Komad	20 Komad
