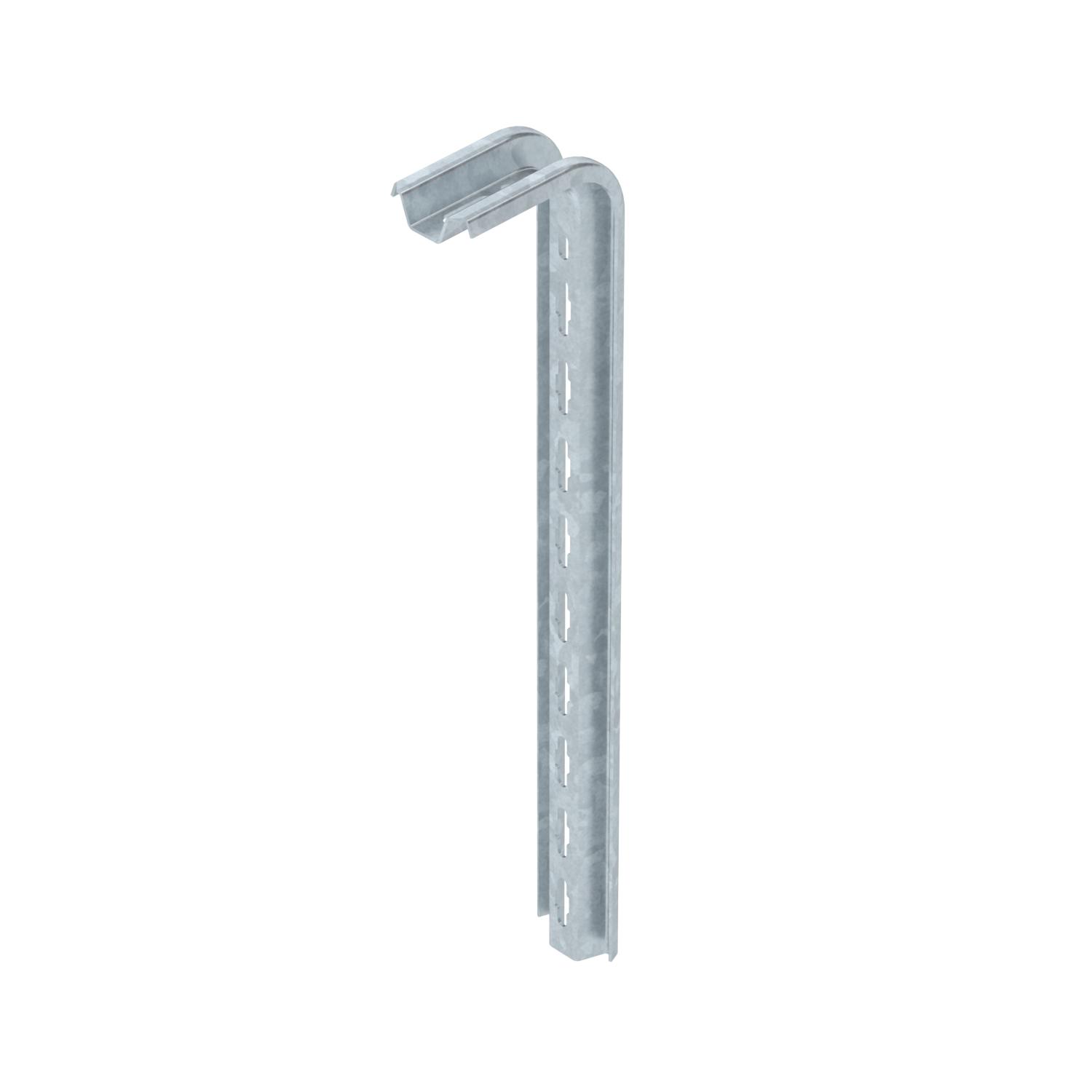

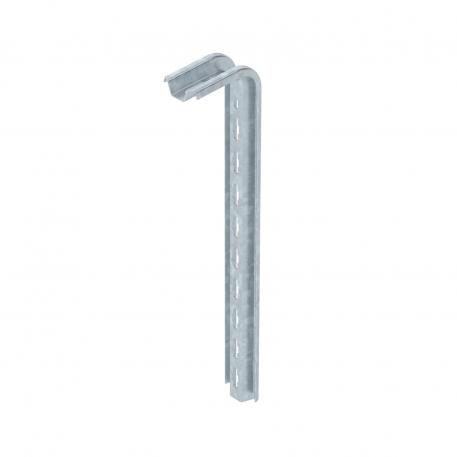

TP-plafonski nosač FT
Br.art. 6364500 | EAN 4012196473779
- Opis proizvoda
-
Opis proizvodaTP-nosač za pričvršćavanje na horizontalne betonske plafonime.
Ako se profil pričvršćuje za plafon ili se obostrano pričvršćuje vijcima za čeonu ploču radi njenog pojačanja, zbog stabilnosti se uvek preporučuje upotreba odstojnika tipa DS 4.
Važno: Primenjivati kao konzolu samo do dužine 345 mm.
-
- Tehnički podaci
-
Tehnički podaci

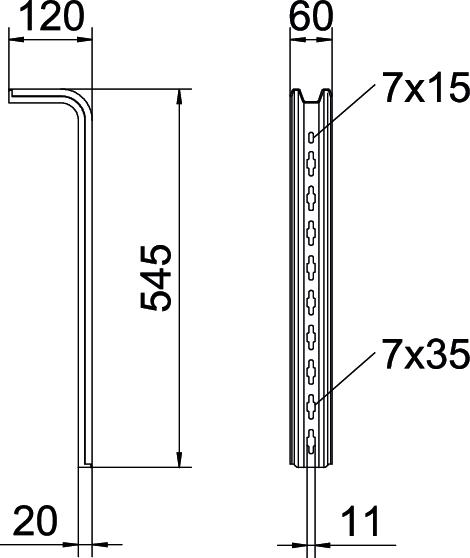

Boja cink CO2 otisak (GWP) od kolevke do kapije 1,8863 kg CO2e / 1 Komad Dimenzija L545mm Dimenzija L 545 mm Dužina 545 mm Materijal Čelik Održavanje funkcionalnosti ne Površina vruće pocinkano utapanjem Širina 60 mm Varijanta S-profil Visina 120 mm Tehnički podaci
Dijagram opterećenja TP nosača tipa TPS
-
Defleksija kraja plafonskog nosača pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Dužina konzole u mm
-
Kriva opterećenja sa dužinama nosača u mm
-
- Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Zaštitna kapa
TPS KS OR 6364625 10 Komad
Torban vijak sa podloškom i navrtkom F
FRS 10x25 TPS F 6407536 50 Komad
Vijak sa šestouglom glavom M10 F
SKS 10x60 F 6408516 20 Komad
Odstojnik FT
DS 4 FT 6416586 20 Komad - Preuzimanja
-
