Ugradna jedinica za GESR9, visina 100-150 mm
Br.art. 7424926 | EAN 4012195245247
- Opis proizvoda
-

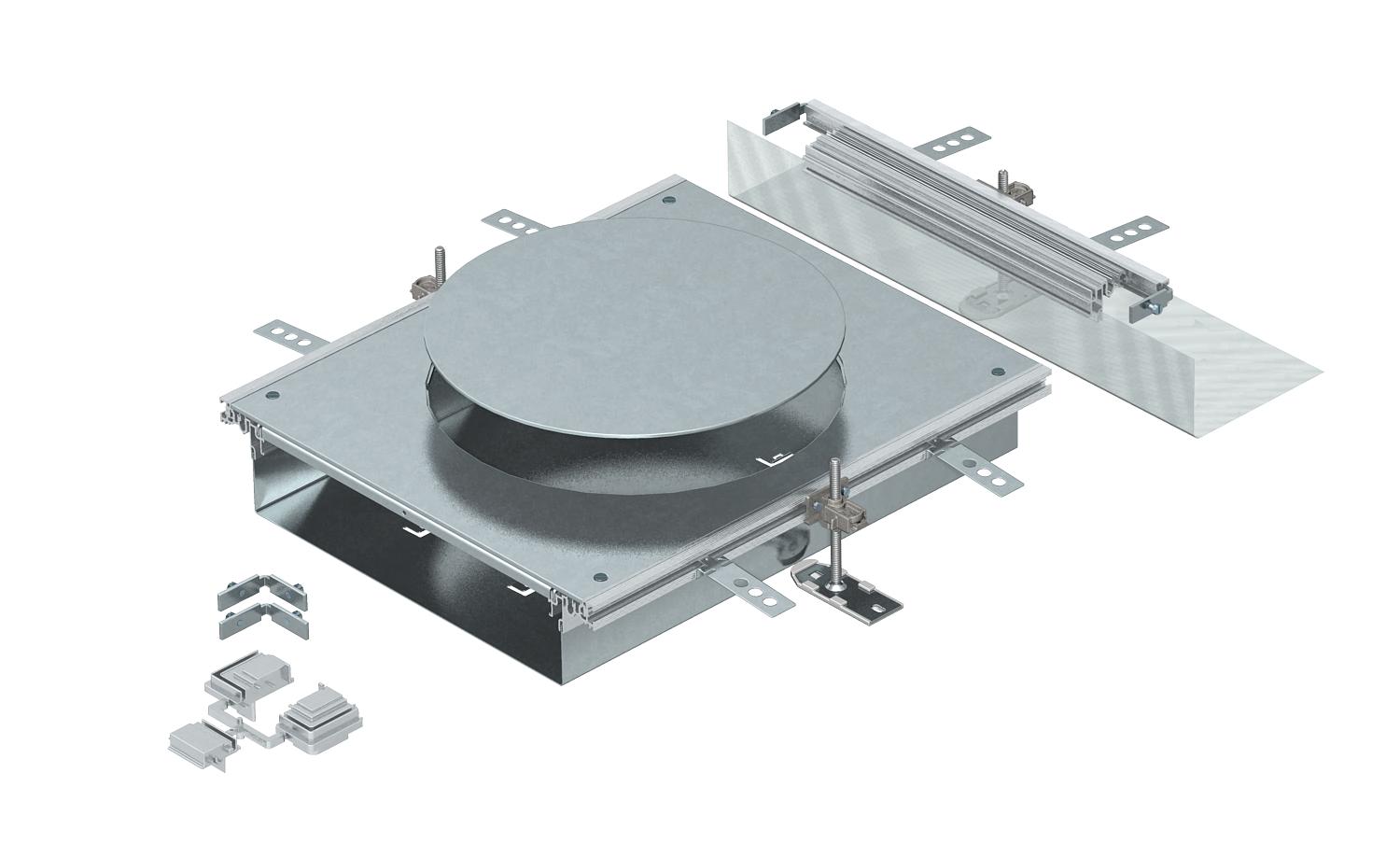

Opis proizvodaZa montažu spremna jedinica kanala za ugradnju podne kutije nominalne veličine R9, sastoji se od donjeg dela kanala (podno korito sa bočnim i podnim profilima za podnu oblogu), poklopca kanala sa zatvorenim montažnim otvorima i završnim komadom kanala. U obimu isporuke sadržana su 3 pričvrsna ugaonika sa nivelacijom po visini, 3 anker vijka za košuljicu, 1 udarna potpora poklopca i 1 montažni element za ugaonu račvu.
Veliki montažni otvor pogodan za ugradnju okrugle ugradne jedinice nominalne veličine R9 ili R9/55.
-
- Tehnički podaci
-
Tehnički podaci

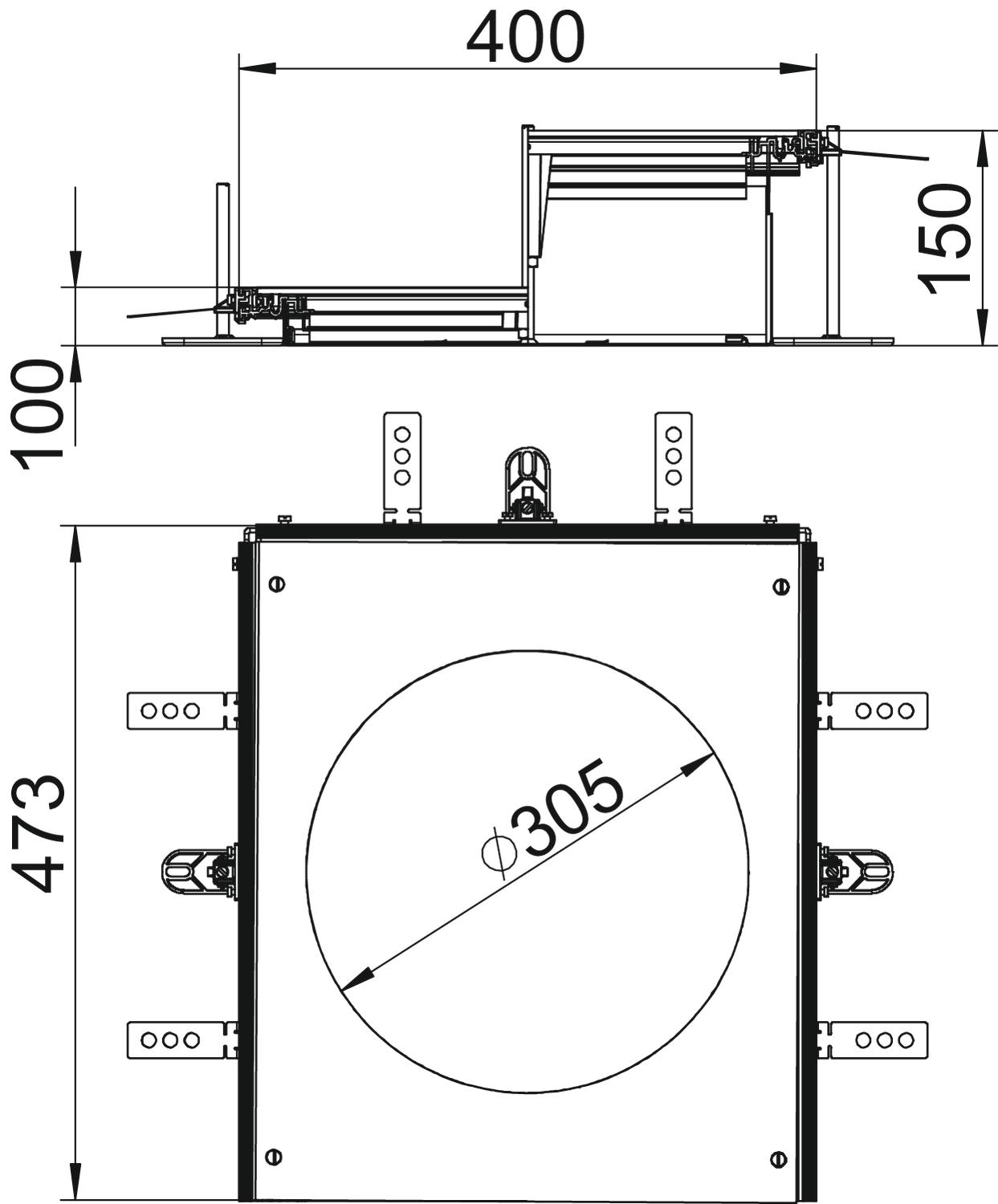

Broj montažnih otvora 1 CO2 otisak (GWP) od kolevke do kapije 50,8516 kg CO2e / 1 Komad Debljina materijala poklopca 4 Dimenzija A 400 mm Dimenzija d Ø 305 mm Dimenzija h 100 mm Dužina 473 mm Materijal Čelik Minimalna visina betonske košuljice 100 Mogućnost ugradnje zaptivke da Montažni otvor za priključak za uređaje Namenjeno za elastičnu fugu ne Namenjeno za podne kanale ispod betonske košuljice ne Namenjeno za zatvorene podne kanale ne Nivelaciona oblast maks. 150 mm Nivelaciona oblast min. 100 mm Nominalna veličina za ugradne jedinice R9 Odgovara za otvorene podne kanale da Odvojivo ne Poklopac može da se skine da Poklopac za montažni otvor da Poklopci 1 Površina hladno pocinkovano Preklopno pričvršćivanje poklopca ne Sa ispustom da Sa izjednačavanjem potencijala ne Sa pregradom ne Sa priključnim otvorom da Širina 400 mm Ugradni otvor za nazidnu kasetu ne Ugradni otvor za ugradnu jedinicu okruglo Visina kanala maks. 150 mm Visina kanala min. 100 mm - Svi tipovi
- Preuzimanja
-
Informativni list OKA-W A 10050R9 / 7424926 , 0.23MB , pdfEU izjava o usaglašenosti OKA-W A 10050R9 / 7424926 , 0.13MB , pdfREACH Izjava o usaglašenosti OKA-W A 10050R9 / 7424926 , 0.13MB , pdfRoHS Izjava o usaglašenosti OKA-W A 10050R9 / 7424926 , 0.13MB , pdfOdobrenje oznake VDE symbol approval, OKA , 0.18MB , pdfZa ovaj proizvod nema tenderskih specifikacija na raspolaganju
