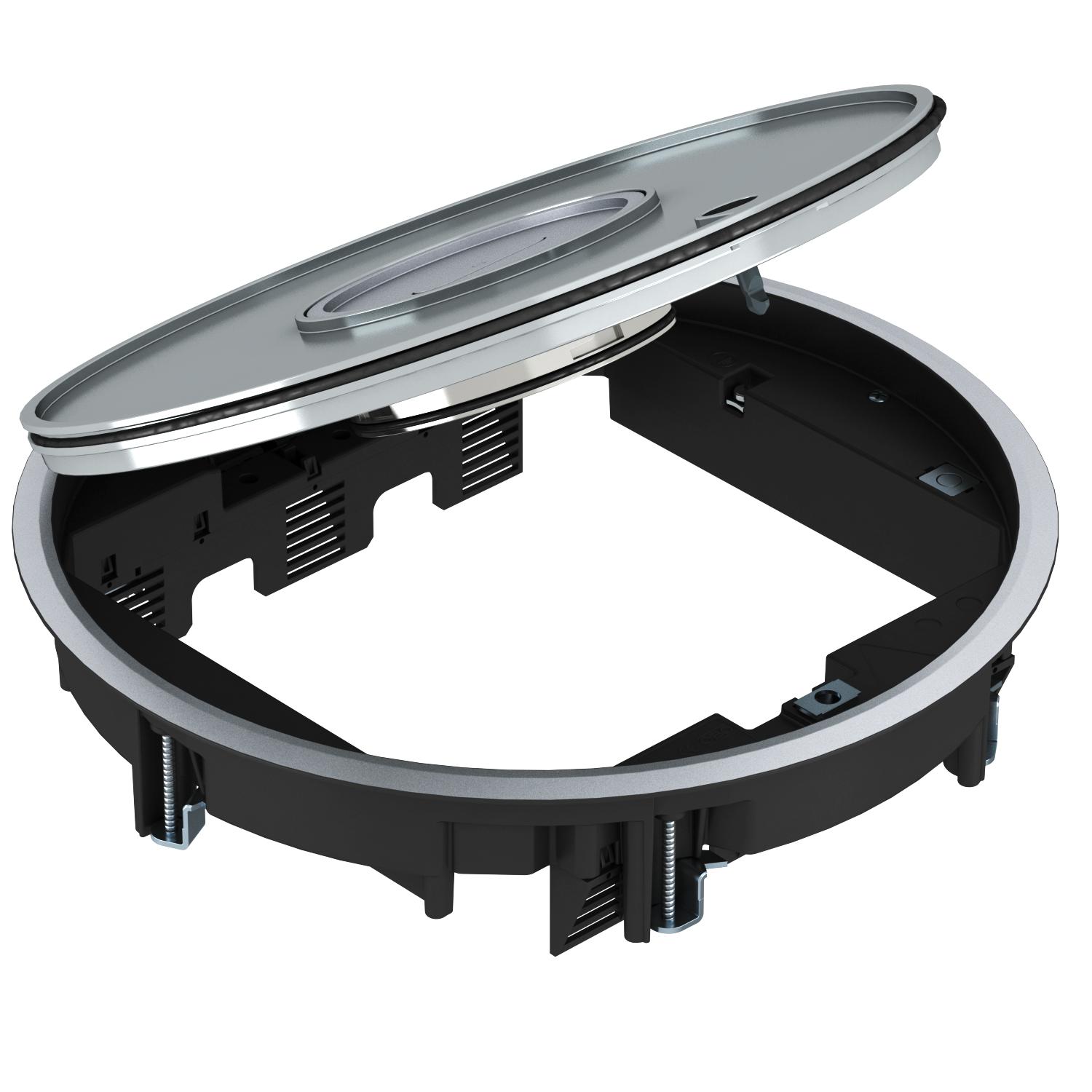

Ugradni okvir GRAF9-2 BA3, mokro čišćenje s upuštenjem za podnu oblogu
Br.art. 7405743 | EAN 4012196581634
- Opis proizvoda
-
Opis proizvodaPodna kutija sa tubusom za mokro održavane podove za do 12 Modul 45 pojedinačnih uređaja u 3 univerzalna nosača UT4, upotreba u sistemima kanala i sistemskim podovima u zatvorenom.
Visoko sjajna aluminijumska površina sa udubljenjem za podnu oblogu od 3 mm. Za ugradnu dubinu od 65 mm.
Umetak za alat sa cevom za podove sa mokrim čišćenjem, 3 odeljka, za ugradnju MT9 montažnog nosača. Mogu se ugraditi 3 pokrovne ploče tipa APMT5. Upotreba u sistemima kanala i sistemskim podovima u zatvorenom prostoru.
Visoko sjajna aluminijumska površina sa udubljenjem za podnu oblogu od 3 mm. Za ugradnu dubinu od 65 mm.
Mogu da se montiraju do 9 instalacionih uređaja sa 50icom centralnom pločom.
-
- Tehnički podaci
-
Tehnički podaci

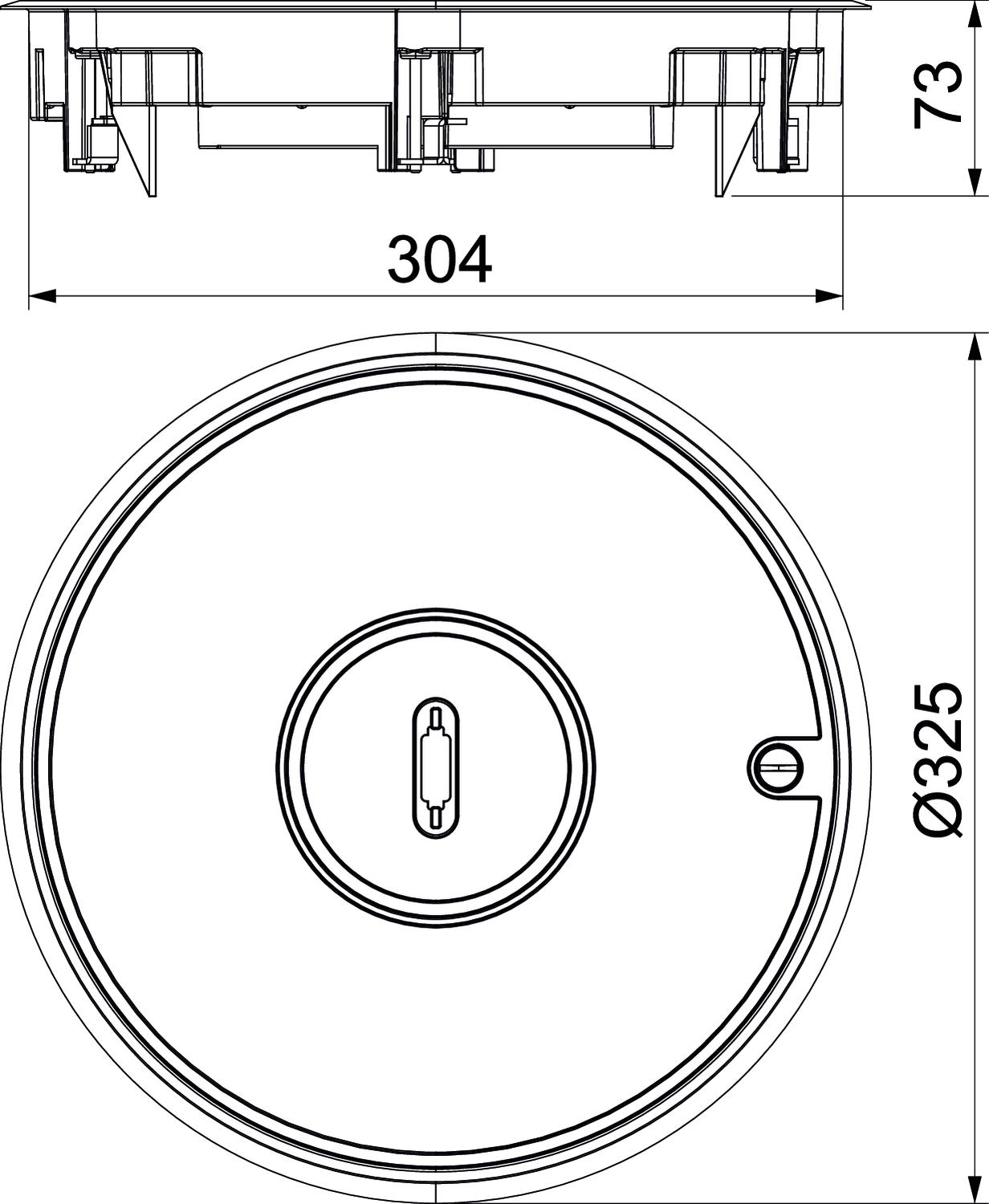

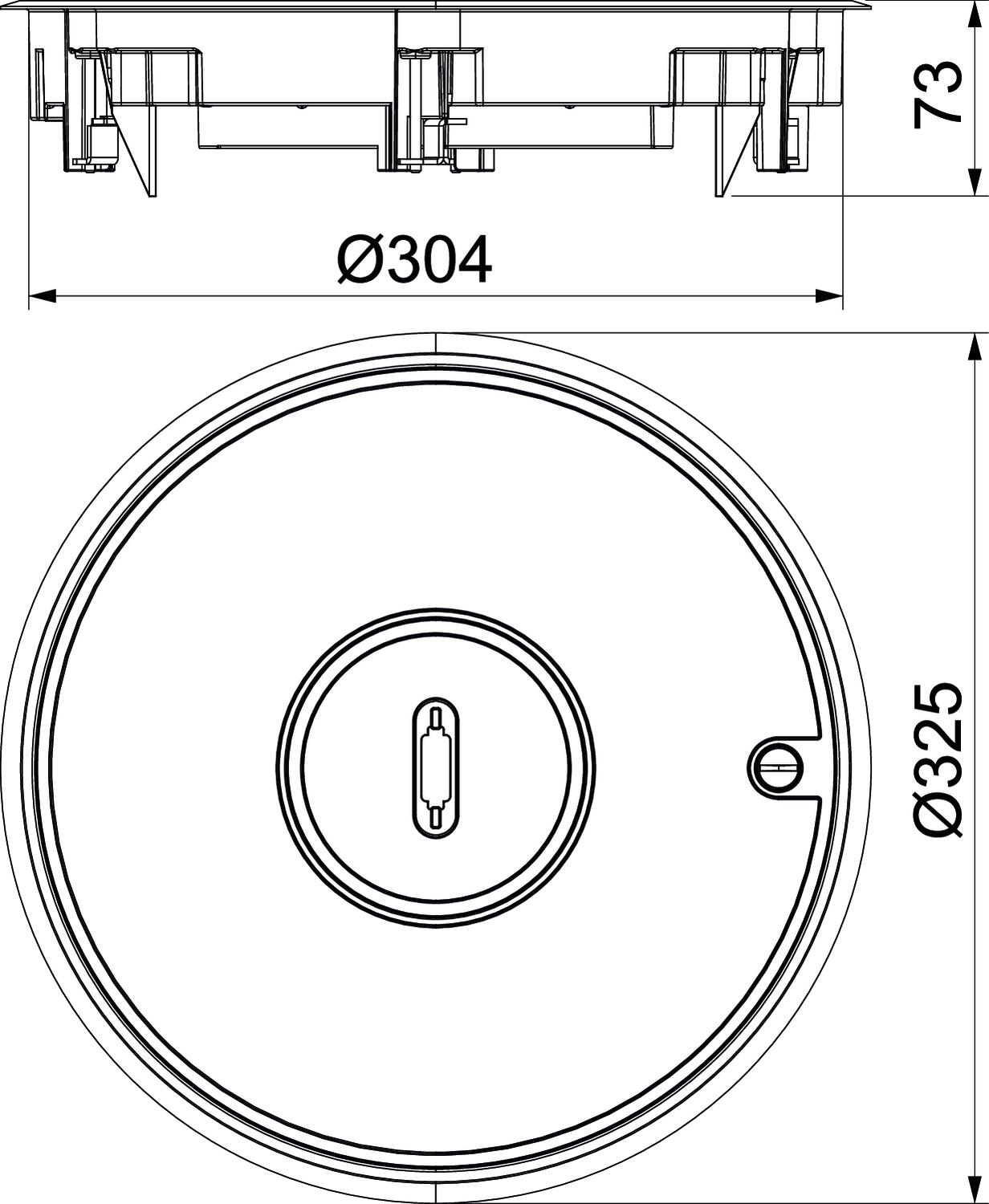

Broj kutija za uređaje 3 Broj uređaja koji mogu da se ugrade 12 CO2 otisak (GWP) od kolevke do kapije 4,2742 kg CO2e / 1 Komad Debljina podne obloge 3 mm Dimenzija Ø325x73 Dozvole VDE Materijal Aluminijum liven pod pritiskom Mehanizam otvaranja Obrtna brava Mogućnost ugradnje zaptivke da Namenjeno za podne kanale ispod betonske košuljice da Namenjeno za zatvorene podne kanale da Nominalna veličina za ugradne jedinice R9 Održavanje poda mokro Pogoduje za mokro održavanje da Pogoduje za podni kanal da Pogoduje za ugradnju u duple podove da Pogoduje za ugradnju u ošupljene podove da Sa izrezom za podnu oblogu da Spoljašnji prečnik 325 mm Stepen zaštite IK-kod IK10 Tip ugradnog sistema UT4 Ugradni prečnik 305 Varijanta okruglo Varijanta izlaza za provodnik Upusni tubus Varijanta okvira Zaštitni ram tepiha Varijanta za velika opterećenja da Vertikalno opterećenje, mala površina do 3.000 N Vertikalno opterećenje, velika površina do 10.000 N Visina poda min. 80 mm Vrsta zaštite (IP) u korišćenom stanju IP20 Vrsta zaštite (IP) u nekorišćenom stanju IP45 Zaštitni ram za podnu oblogu da Zatezna oblast D maks. 73 mm Zatezna oblast D min. 4 mm - Svi tipovi
-
Sistemski pribor
Proizvodi Tip Br.art. Količina malo pakovanje
Univerzalni nosač UT4, sa poklopcem za Modul 45® uređaje, sistemska dužina 208 mm
UT4 45 4 7408727 1 Komad - Preuzimanja
-
