Unapred montirani nosač za montažu PV modula, slobodno polje 3110 | 10 | 10

Isporuka na upit

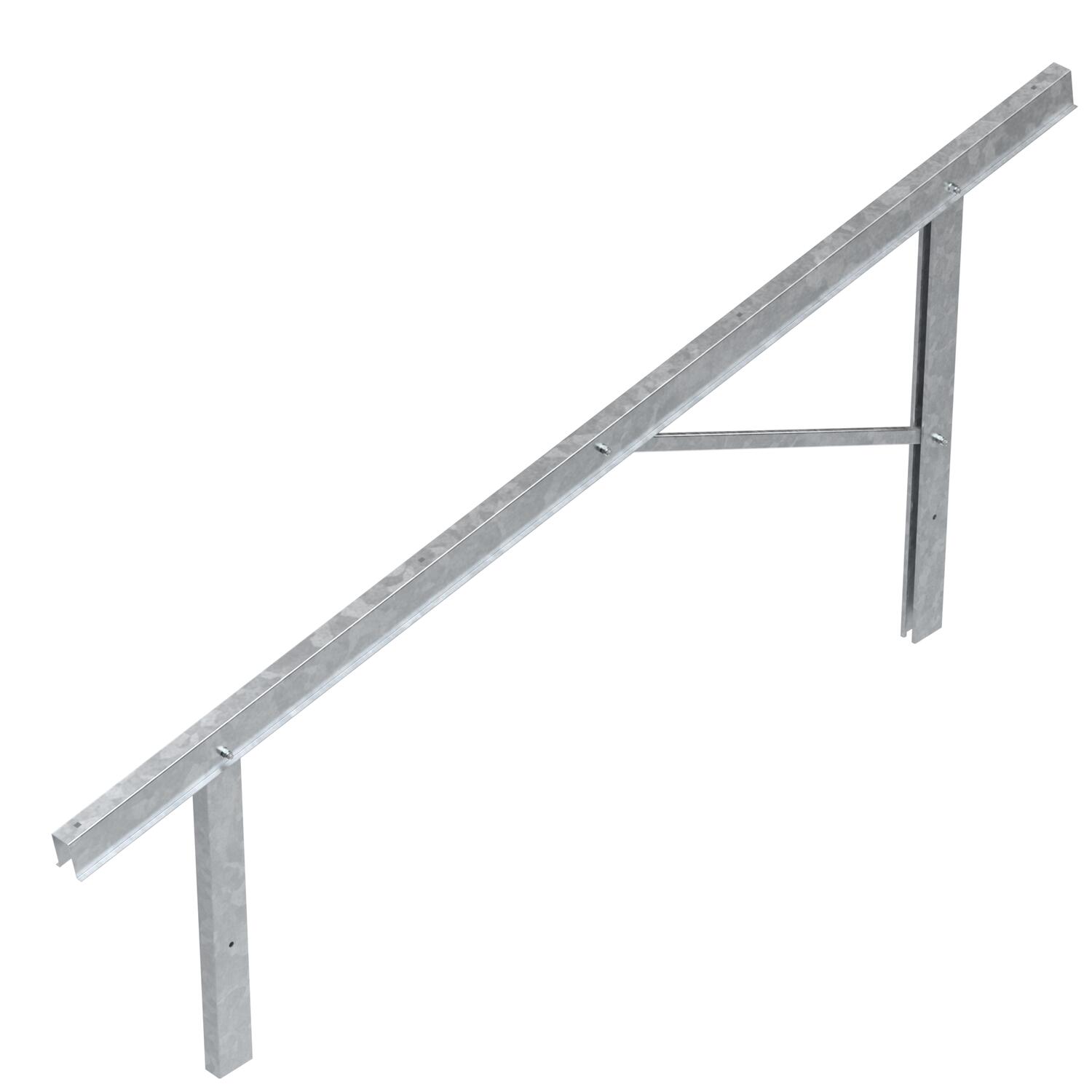

Unapred montirani nosač za montažu PV modula, slobodno polje

Br.art. 5901552 | EAN 4012197394578

Br.art. / Tip

Dužina

Nagibni ugao maks.

Nagibni ugao min.

Opis proizvoda

Opis proizvoda

Unapred montirani nosači u malim, srednjim ili velikim verzijama za montažu fotonaponskih sistema sa slobodnim poljem u kombinaciji sa profilima nosača i krajnjim/srednjim stezaljkama. Montaža sa profilima ojačanja u tlu ili sa postoljima na betonskim temeljima.

Tehnički podaci

Tehnički podaci

Boja	cink
CO2 otisak (GWP) od kolevke do kapije	73,2789 kg CO2e / 1 Komad

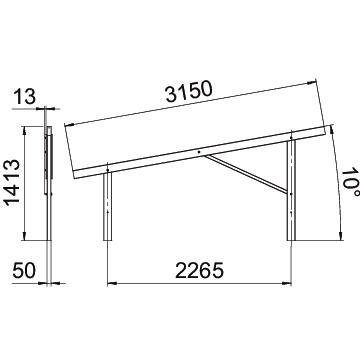

Dimenzija	3110x91x1413
Dimenzija H	1,41 mm
Dimenzija L	3,12 mm
Dimenzija l	2,27 mm
Dužina	3110 mm
Instalacioni kanal integrisani	ne
Instalacioni kanal opcioni	da
Materijal	Čelik
Module length max.	2100 mm
Module length min.	1850 mm
Način montaže fotonaponskih sistema	Pod
Nagibni ugao maks.	10 °

Nagibni ugao min.	10 °
Podesivo	ne
Pogodno za krovni materijal	ostalo
Postavljanje	vertikalno
Potreban je krovni prodor	ne
Površina	vruće pocinkano utapanjem
Širina	91 mm
Širina modula maks.	1310 mm
Širina modula min.	990 mm
Ugao α	10
Usidrenje	samostojeći
Visina	1413 mm
Visina modula max.	50 mm
Visina modula min.	20 mm

Svi tipovi

Svi tipovi

Tip	Dužina	Nagibni ugao maks.	Nagibni ugao min.	Br.art.	Količina	malo pakovanje
VT 10S FT	2689 mm	10 °	10 °	5901550	Komad	1 Komad
VT 10M FT	3110 mm	10 °	10 °	5901552	Komad	1 Komad
VT 10L FT	3489 mm	10 °	10 °	5901554	Komad	1 Komad
VT 25S FT	2517 mm	25 °	25 °	5901556	Komad	1 Komad
VT 25M FT	2898 mm	25 °	25 °	5901558	Komad	1 Komad
VT 25L FT	3236 mm	25 °	25 °	5901560	Komad	1 Komad
VT 30S FT	2732 mm	30 °	30 °	5901562	Komad	1 Komad
VT 30M FT	2779 mm	30 °	30 °	5901564	Komad	1 Komad
VT 30L FT	3104 mm	30 °	30 °	5901566	Komad	1 Komad

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Profil ojačanja za slobodno polje	RP 1800 FT	5900106	Komad	1 Komad
Profil ojačanja za slobodno polje	RP 2300 FT	5900110	Komad	1 Komad
Postolje, slobodno polje	SF 400 FT	5900900	Komad	1 Komad
Profil nosača za montažu PV modula, slobodno polje	TP 1000 FT	5900500	Komad	1 Komad
Profil nosača za montažu PV modula, slobodno polje	TP 1010 FT	5900502	Komad	1 Komad
Profil nosača za montažu PV modula, slobodno polje	TP 1020 FT	5900504	Komad	1 Komad
Profil nosača za montažu PV modula, slobodno polje	TP 1030 FT	5900506	Komad	1 Komad
Profil nosača za montažu PV modula, slobodno polje	TP 1040 FT	5900508	Komad	1 Komad
Profil nosača za montažu PV modula, slobodno polje	TP 1050 FT	5900510	Komad	1 Komad
Profil nosača za montažu PV modula, slobodno polje	TP 1060 FT	5900512	Komad	1 Komad
Profil nosača za montažu PV modula, slobodno polje	TP 1100 FT	5900520	Komad	1 Komad
Profil nosača za montažu PV modula, slobodno polje	TP 1140 FT	5900522	Komad	1 Komad
Profil nosača za montažu PV modula, slobodno polje	TP 1310 FT	5900530	Komad	1 Komad
Perforirana traka za PV sisteme na otvorenom	LB FT	5901950	Komad	10 Komad
Komplet zavrtnjeva za perforiranu traku	SVLB	5901960	Komad	1 Komad
