Napomena: Ova stavka je ugašena.
Važeći artikal možete pronaći ovde: 7400653 / Vertikalno koljeno s 3 komore, visina kanala 48 mm

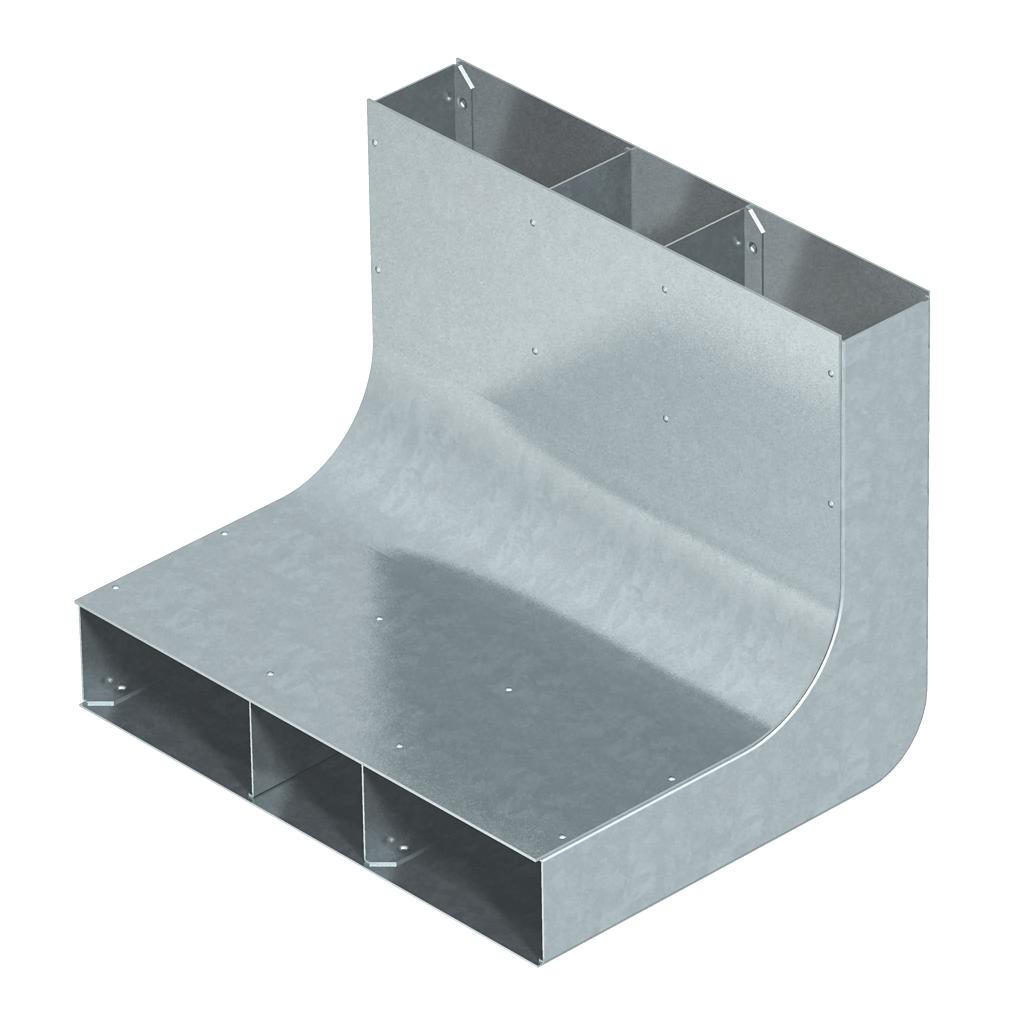

Vertikalna krivina, 3-delna, visina 48 mm
Br.art. 7400652 | EAN 4012195090427
- Opis proizvoda
-
Opis proizvodaZa vertikalnu promenu pravca podnih parapetnih kanala ispod betonske košuljice (zidni priključci, napajanja).
Važni preduslovi pravilne podne uzidne instalacije je ispravna izrada betonske košuljice.
Kod sistema ispod betonske košuljice važno je da debljina košuljice preko kanala iznosi najmanje 35 mm, kako bi se izbeglo obrazovanje pukotina (DIN 18560).
Visina betonske košuljice: 60 mm samo za nazidnu podnu priključnu tehniku (Telitank), od 70 mm za uzidnu podnu priključnu tehniku.
-
- Tehnički podaci
-
Tehnički podaci

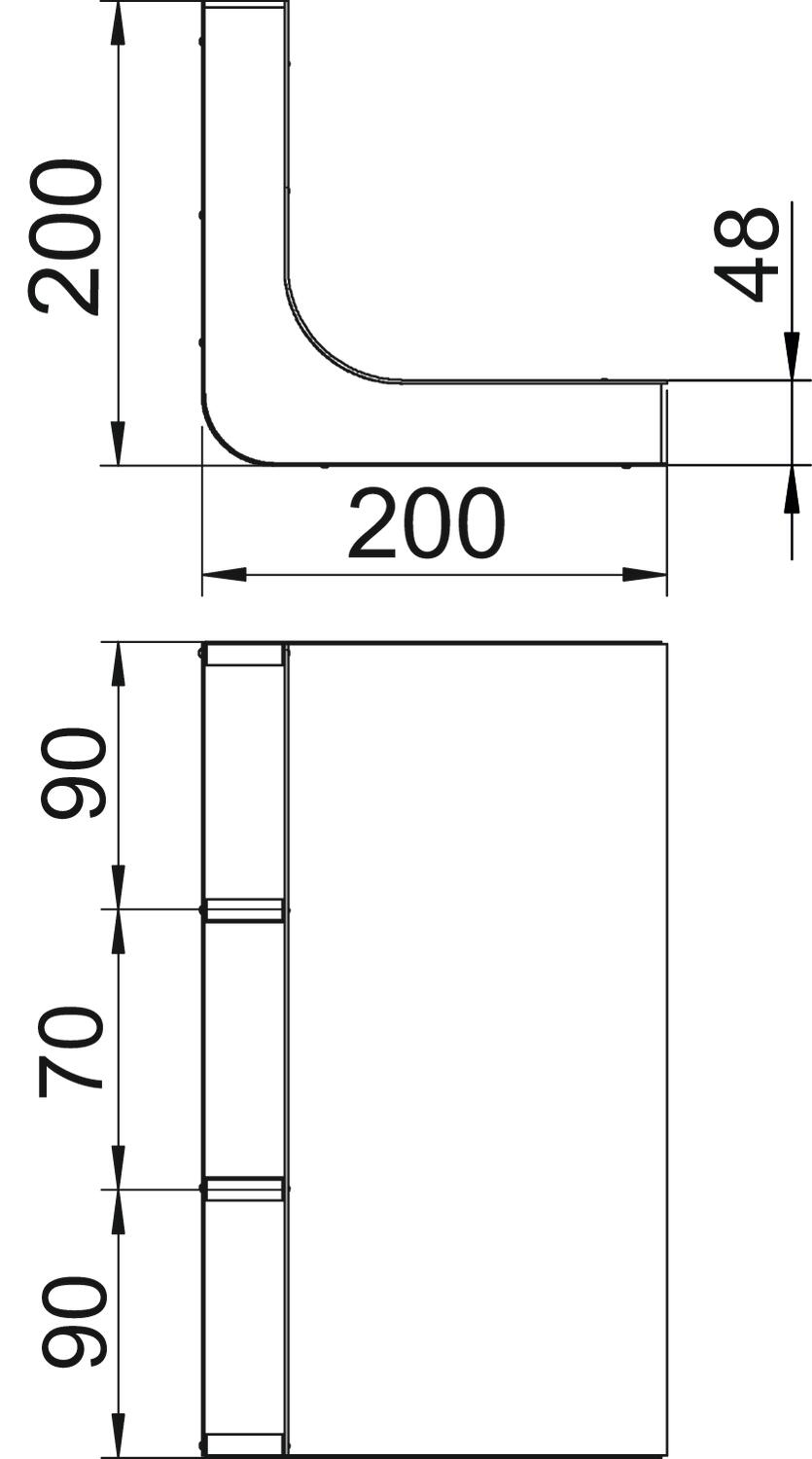

Broj fiksnih pregradnih zidova 2 Broj spiralnih žlebova 3 St. Dimenzija a 90 mm Dimenzija b 70 mm Dimenzija h 48 mm Dužina 200 mm Materijal Čelik Namenjeno za podne kanale ispod betonske košuljice da Namenjeno za zatvorene podne kanale ne Poprečni presek a 4048 mm² Poprečni presek b 3174 mm² Površina hladno pocinkovano Širina 250 mm Širina kanala min. 250 mm Visina 48 mm Visina kanala min. 48 mm - Svi tipovi
- Preuzimanja
-
Informativni list KV3 25048 / 7400652 , 0.17MB , pdfEU izjava o usaglašenosti KV3 25048 / 7400652 , 0.13MB , pdfREACH Izjava o usaglašenosti KV3 25048 / 7400652 , 0.12MB , pdfRoHS Izjava o usaglašenosti KV3 25048 / 7400652 , 0.13MB , pdfOdobrenje oznake VDE symbol approval, EÜK , 0.12MB , pdfUputstvo za montažu EÜK screed-covered duct system generation 3 , 76.05MB , pdf
