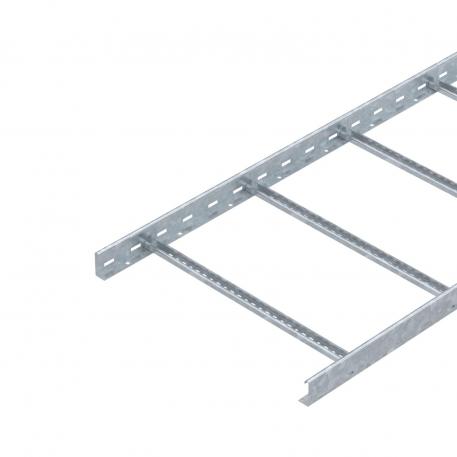

Vertikalni lestvičasti nosač kablova LG 60, 6 m VS FT 6000 | 600 | 1,5 | ne | Čelik | vruće pocinkano utapanjem

Vertikalni lestvičasti nosač kablova LG 60, 6 m VS FT

Br.art. 6208661 | EAN 4012195064381

Br.art. / Tip

Dužina	6000 mm

Širina

Debljina stranice	1,5 mm

Održavanje funkcionalnosti

Materijal	Čelik

Površina	vruće pocinkano utapanjem

Opis proizvoda

Opis proizvoda

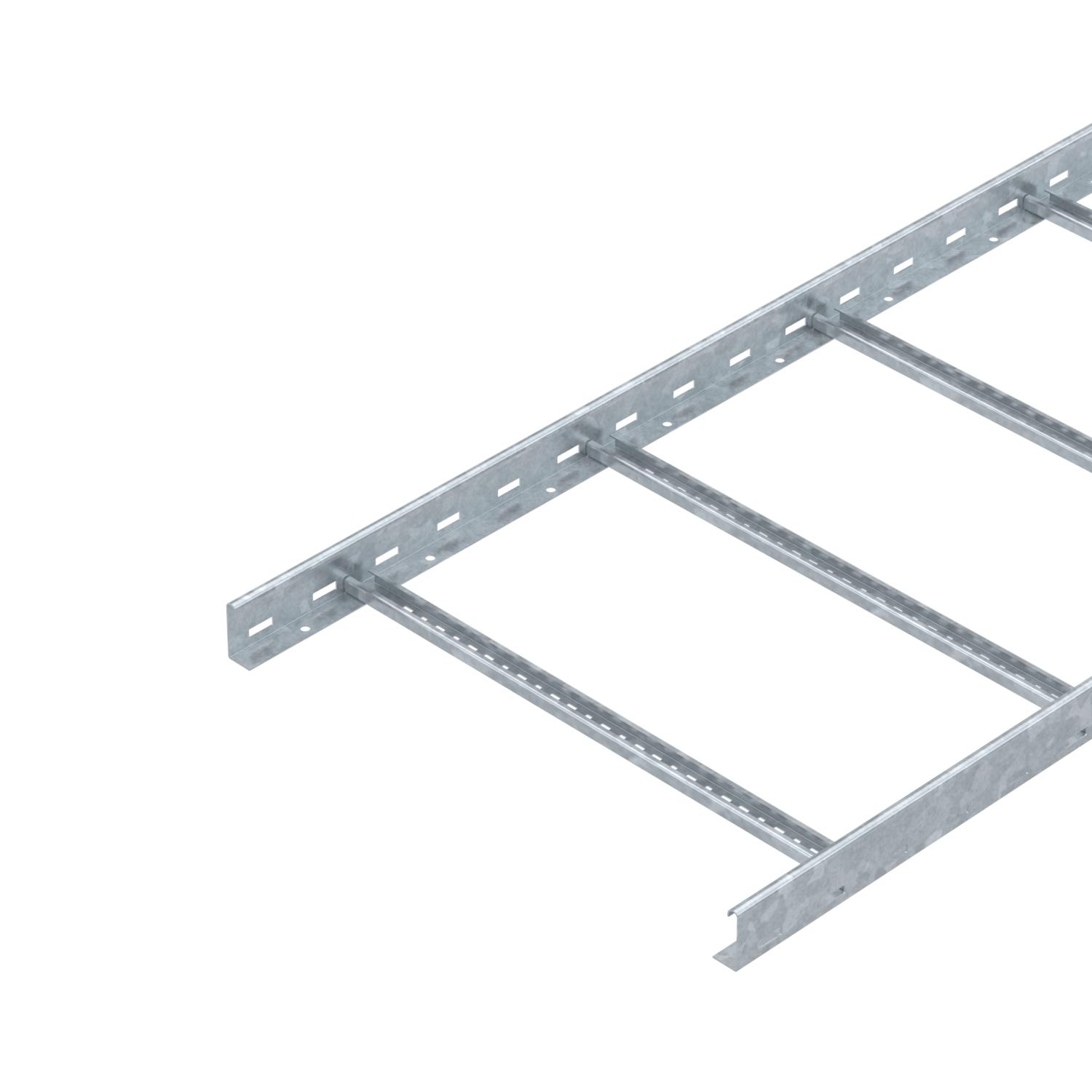

Lestvičasti nosač kablova bočne visine 60 mm sa perforiranom bočnom stranom i zanitovanim, ka gore otvorenim C-profil-prečkama (varijanta VS).
Magnetna zaštita bez poklopca 10 dB, sa poklopcem 15 dB.

Lestvičasti nosač kablova se isporučuje u preklopljenom stanju.

Odgovarajuću lučnu obujmicu tipa 2056 možete da pronađete pod pojmom sistemi usponskih lestvič. nosača kablova.

Tehnički podaci

Tehnički podaci

Bočne perforacije	da
Boja	cink
Debljina stranice	1,5 mm
Dimenzija	60x600x6000
Dimenzije	60x600x6000
Izvedba-za velike raspone	ne
Korisni presek	298 cm²
Korisni presek	29800 mm²

Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Održavanje funkcionalnosti	ne
Površina	vruće pocinkano utapanjem
Pričvršćivanje pregrade	zanitovano
Rastojanje među prečkama	300 mm
Varijanta bočne stranice	ravan profil
Varijanta prečki	Profil perforiran

Dimenzije

Dimenzija B	600 mm
Dimenzija proreza prečke	16,50
Dužina	6000 mm

Širina	600 mm
Visina	60 mm

Zaťaženie

Rastojanje među konzolama 1,5m	3,1 kN/m
Rastojanje među konzolama 2,0m	2,25 kN/m
Rastojanje među konzolama 2,5m	1,5 kN/m
Rastojanje među konzolama 3,0m	1,1 kN/m

Rastojanje među konzolama 3,5m	0,75 kN/m
Rastojanje među konzolama 4,0m	0,45 kN/m
Rastojanje među konzolama 4,5m	0,3 kN/m
Rastojanje među konzolama 5,0m	0,15 kN/m

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	8,4166 kg CO2e / 1 Metar
CO₂ Footprint (GWP)	8,4166 kg CO₂e
Declared Unit (LCA)	Metres

Declared Unit Quantity (LCA)	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

Dijagram opterećenja lestvičastog nosača kablova tipa LG 60 VS

Svi tipovi

Svi tipovi

Tip	Dužina	Širina	Debljina stranice	Održavanje funkcionalnosti	Materijal	Površina	Br.art.	Količina	malo pakovanje
LG 620 VS 6 FT	6000 mm	200 mm	1,5 mm	da	Čelik	vruće pocinkano utapanjem	6208650	m	6 m
LG 630 VS 6 FT	6000 mm	300 mm	1,5 mm	da	Čelik	vruće pocinkano utapanjem	6208653	m	6 m
LG 640 VS 6 FT	6000 mm	400 mm	1,5 mm	da	Čelik	vruće pocinkano utapanjem	6208656	m	6 m
LG 650 VS 6 FT	6000 mm	500 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6208659	m	6 m
LG 660 VS 6 FT	6000 mm	600 mm	1,5 mm	ne	Čelik	vruće pocinkano utapanjem	6208661	m	6 m

Dodatna oprema

Sistemski pribor

Proizvodi	Tip	Br.art.	Količina	malo pakovanje
Poklopac sa obrtnom bravom FT	DRL 600 FT	6051472	m	3 m
Brza spojnica FT	LVG 60 FT	6208843	Komad	10 Komad
Zglobna spojnica FT	LGVG 60 FT	6208944	Komad	10 Komad
Elastična spojnica	LDVG 60 FT	6208970	Komad	2 Komad

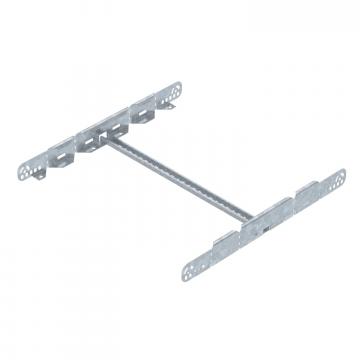

Multifunkcionalna spojnica FT	LMFV 660 FT	6225738	Komad	1 Komad
Krivina 90° 60 FT	LB 90 660 R3 FT	6225070	Komad	1 Komad
Dogradni razdvojni element 60 FT	LAA 660 R3 FT	6225878	Komad	1 Komad
Element zglobne krivine 60 FT	LGBE 660 FT	6225478	Komad	1 Komad
Zaštitna kapa 60	SKH 60 OR	6222537	Par	40 Par
Pregrada 45 DD	TSG 45 DD	6062321	m	3 m
Limeni potpornik	LALB 60 FT	6221890	Komad	1 Komad
Odlivni lim FT	LAB 60 FT	6220479	Komad	1 Komad
