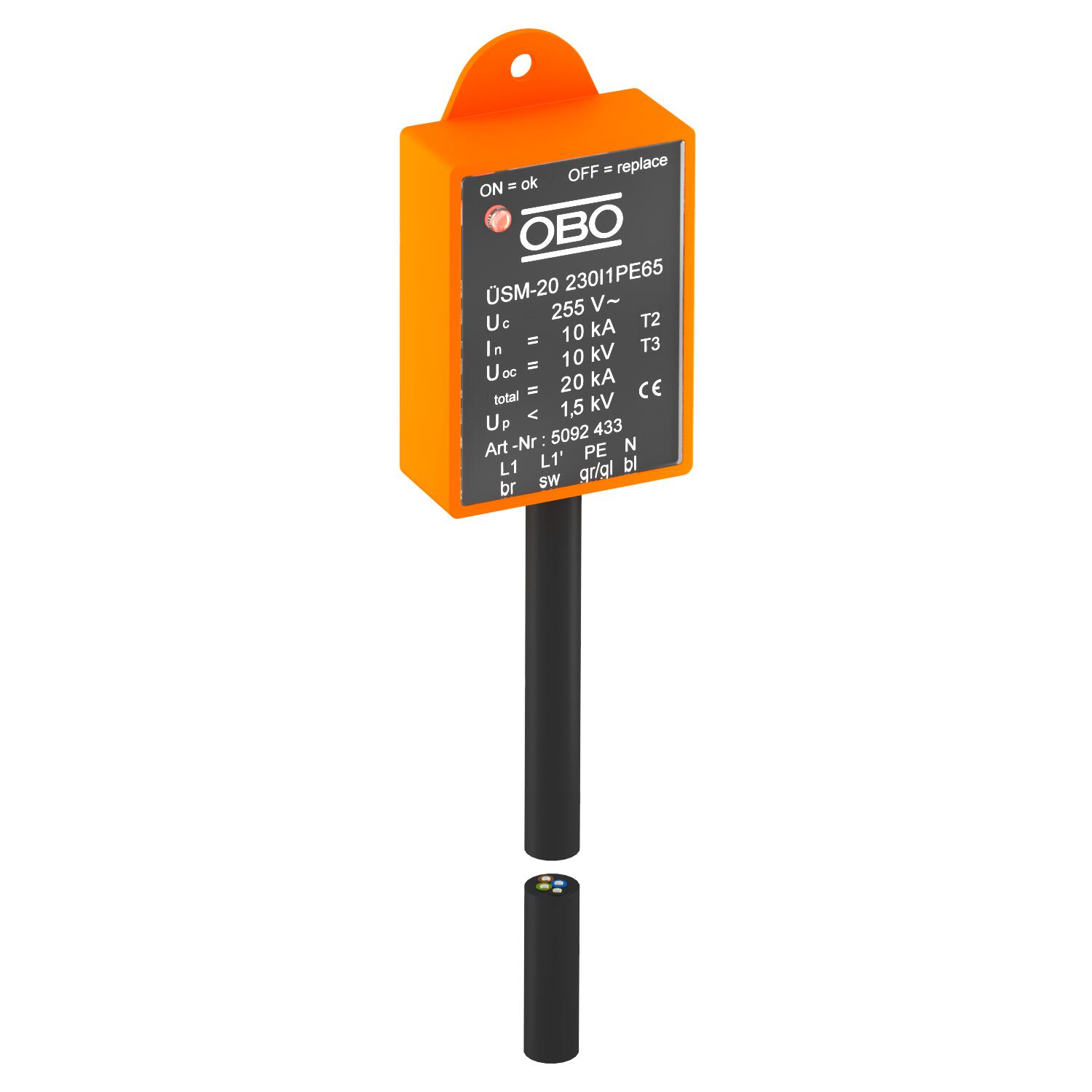

Zaštita od prenapona za LED sisteme ÜSM-20-230I1PE65 1+N/PE | 255 | IP65

Zaštita od prenapona za LED sisteme ÜSM-20-230I1PE65

Br.art. 5092433 | EAN 4012196515431

Br.art. / Tip	5092433 / ÜSM-20-230I1PE65

Varijanta polova	1+N/PE

Največi trajni napon AC	255 V

Vrsta zaštite	IP65

Opis proizvoda

Opis proizvoda

Zaštita od prenapona-modul tip 2+3 prema DIN EN 61643-11 za 230/400V mreže.

Namenjeno za zaštitu LED rasvete.

• sa prikazom funkcija i isključenjem kruga opterećenja u slučaju kvara SPD-a
• Mala veličina za ugradnju u priključnu kutiju bandere ili ispred drajvera
• 1 + NPE zaštitni krug sa maksimalnim kapacitetom pražnjenja od 20kA
• Ograničenje prenapona ispod 1500V ili 1000V @ 5kA
• sa ili bez isključivanja svetla u slučaju kvara

Primena: U razvodnim kutijama za kablove, kablovskim kanalima i podnom razvodu
Za zaštitu elektronskih uređaja od prenaapona kao npr.

Tehnički podaci

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	0,0394 kg CO2e / 1 Komad
Dimenzija	230V

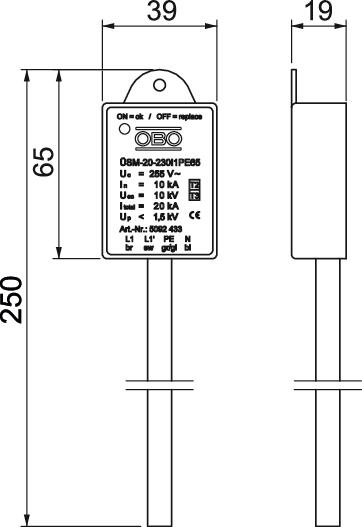

Dužina	250 mm
Dužina priključnog kabla	0,25 m
Ispitna klasa tip 2	da
Ispitna klasa tip 3	da
Kontaktno vreme	<25 ns
LPZ	1→2
Maks. prenaponska zaštita mreže	16
Maksimalna udarna struja odvođenja (8/20 μs)	20 kA
Maksimalna udarna struja odvođenja (8/20 μs) [L-N]	10 kA
Maksimalna udarna struja odvođenja (8/20 μs) [N-PE]	10 kA
Maksimalni preventivni osigurač	16 A
Način montaže	ostalo
Največi trajni napon AC	255 V
Najviša vrednost trajnog napona (L-N)	255 V
Najviša vrednost trajnog napona (N-PE)	255 V
Nominalna struja odvođenja (8/20 µs)	10 kA
Nominalna struja odvođenja (8/20 µs) [L-N]	10 kA

Nominalna struja odvođenja (8/20 µs) [N-PE]	10 kA
Nominalni napon AC (50 / 60 Hz)	230 V
OBO nominalna struja opterećenja (klema ulaza/izlaza)	16 A
Odvodna struja (8/20 µs) [ukupna]	20 kA
Prag zaštite [L-N]	≤1,5
Radna temperatura maks.	80 °C
Radna temperatura min.	-40 °C
Signalizacija na uređaju	vizuelno
Širina	40 mm
SPD prema EN 61643-11	tip 2+3
SPD prema IEC 61643-1	klasa II+III
Temperaturna oblast primene maks.	80 °C
Temperaturna oblast primene min.	-40 °C
Varijanta	1polna + NPE za SK I
Varijanta polova	1+N/PE
Visina	19 mm
Vrsta zaštite	IP65
Zajednički prag zaštite [L-PE]	1,6 kV
