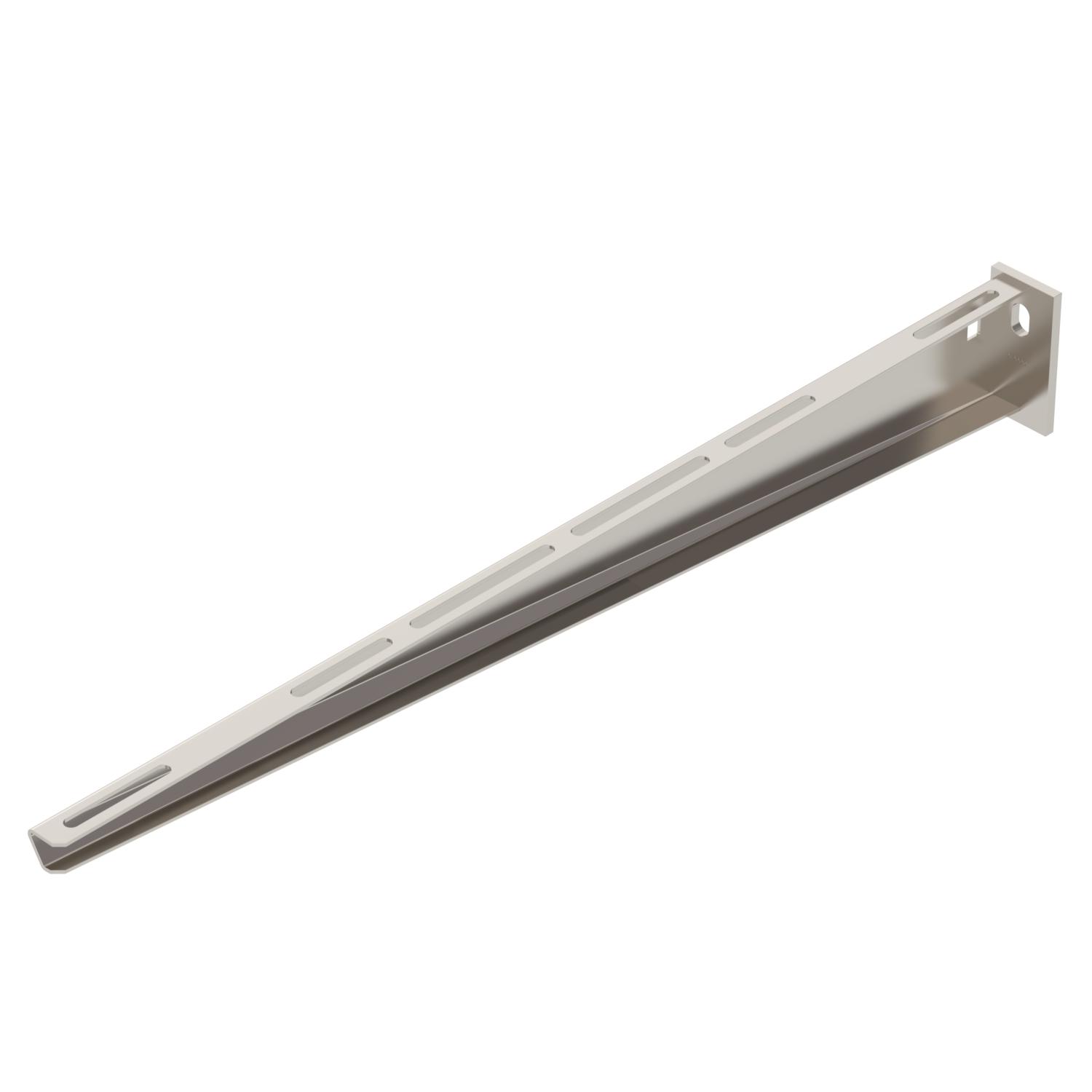

Zidna i konzola nosača AW 15 A2
Br.art. 6421044 | EAN 4012195061977
- Opis proizvoda
-
Opis proizvodaZidne konzole i konzole nosača za mala opterećenja sa zavarenom čeonom pločom.
Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću šestouglog vijka kroz obe stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike!
-
- Tehnički podaci
-
Tehnički podaci

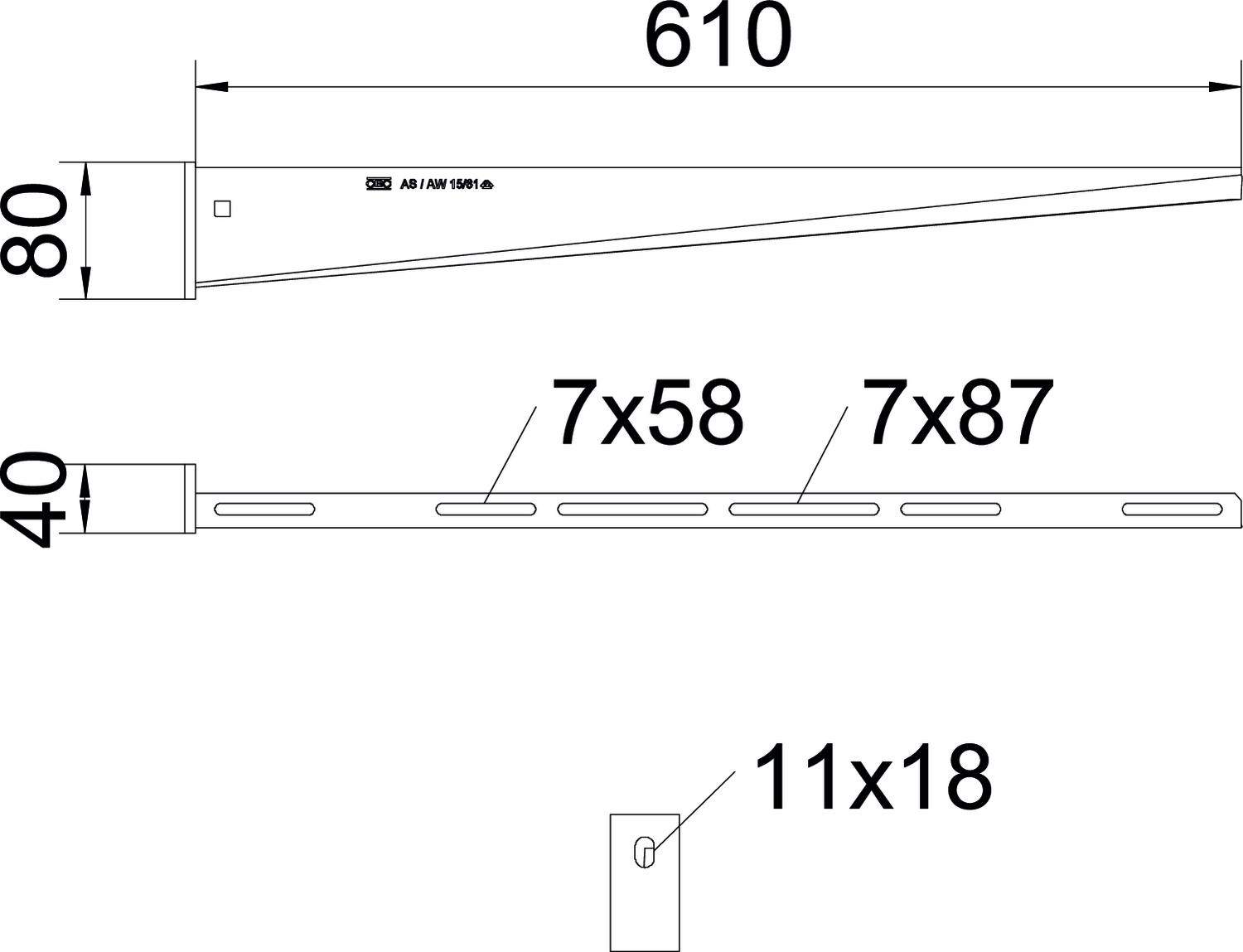

Boja oplemenjeni čelik CO2 otisak (GWP) od kolevke do kapije 4,9894 kg CO2e / 1 Komad Dimenzija B610mm Dimenzija A 40 mm Dimenzija B 610 mm Dimenzija H 80 mm Dužina 40 mm F u kN 1,5 kN Materijal plemeniti čelik, nerđajući 1.4301 Nerđajući čelik, nagrižen da Oblast ugla maks. 90 mm Oblast ugla min. 90 mm Održavanje funkcionalnosti ne Površina svetlo, naknadno obrađeno Prečnik rupe 11 mm Širina 610 mm Varijanta Zidna i konzola nosača Visina 80 mm Tehnički podaci
Dijagram opterecenja Konzola tipa AW 15
-
Defleksija vrha konzole pri dozvoljenom opterećenju konzole
-
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
-
Kriva opterećenja sa dužinama konzole u mm
-
- Svi tipovi
-
Svi tipovi
-
Pribor za montažu
Proizvodi Tip Br.art. Količina malo pakovanje
Torban vijak sa kombinovanom navrtkom A2
FRSB 6x12 A2 6406138 100 Komad - Preuzimanja
-
Informativni list AW 15 61 A2 / 6421044 , 0.23MB , pdfEU izjava o usaglašenosti AW 15 61 A2 / 6421044 , 0.13MB , pdfUK Izjava o usaglašenosti AW 15 61 A2 / 6421044 , 0.09MB , pdfREACH Izjava o usaglašenosti AW 15 61 A2 / 6421044 , 0.12MB , pdfRoHS Izjava o usaglašenosti AW 15 61 A2 / 6421044 , 0.12MB , pdfDeklaracija o ekološkim proizvodima (EPD) AW 15 61 A2 / 6421044 , 1.48MB , pdfUputstvo za montažu Mounting instructions, U support systems , 2.02MB , pdfUputstvo za montažu General information on the mounting , 2.65MB , pdf
