Zidna i konzola nosača AW 15 FT 110 | 1,5 | cink

Zidna i konzola nosača AW 15 FT

Br.art. 6420656 | EAN 4012196207077

Br.art. / Tip

Širina

F u kN	1,5 kN

Boja	cink

Opis proizvoda

Opis proizvoda

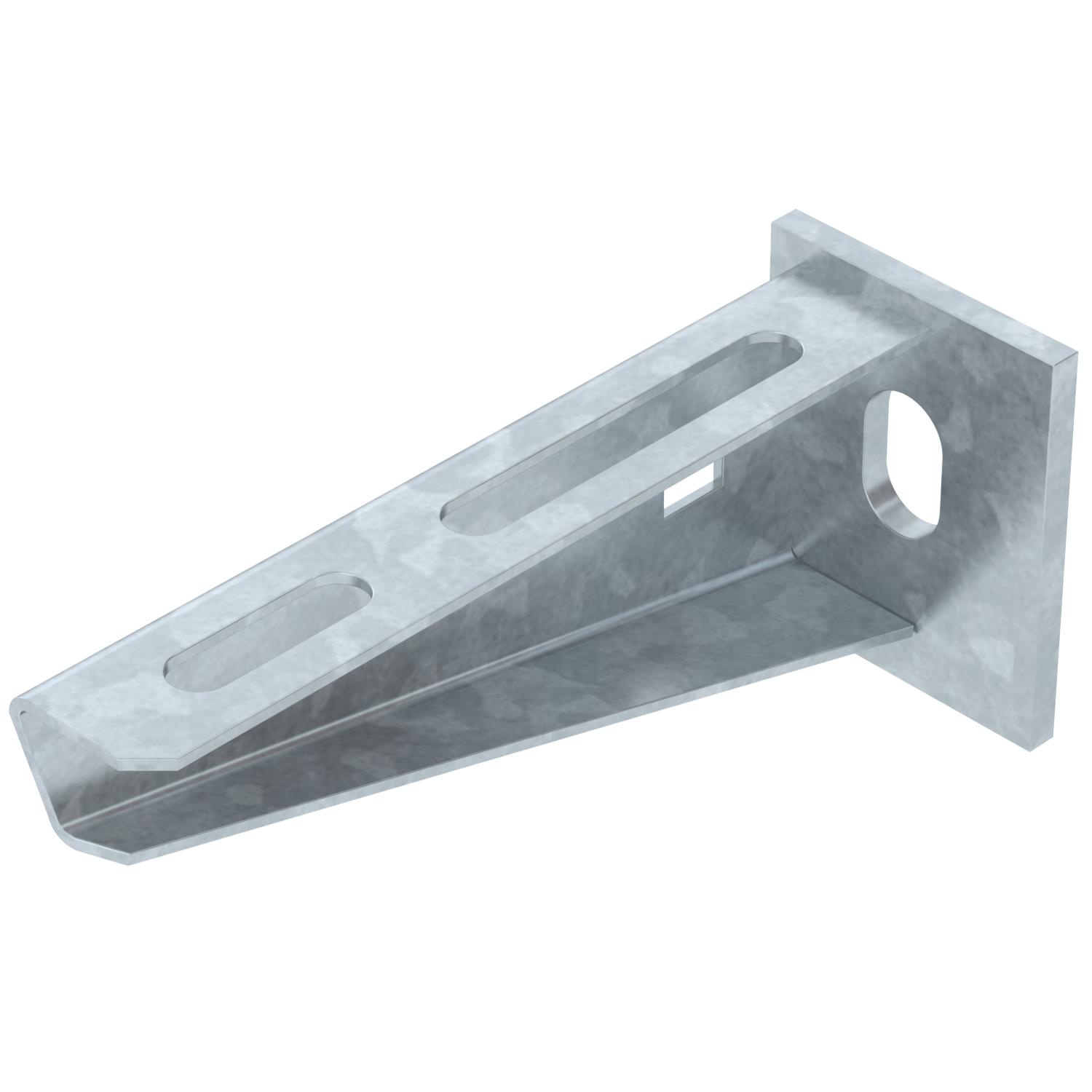

Zidne konzole i konzole nosača za mala opterećenja sa zavarenom čeonom pločom.

Pričvršćivanje konzole na U-nosač od širine 400 mm pomoću šestouglog vijka kroz obe stranice nosača. Pri tom obavezno koristiti odgovarajuće odstojnike!

Tehnički podaci

Tehnički podaci

Boja	cink
Dimenzija	B110mm
EPD-artikal	da
F u kN	1,5 kN
Materijal	Čelik
Nerđajući čelik, nagrižen	ne
Oblast ugla maks.	90 mm

Oblast ugla min.	90 mm
Održavanje funkcionalnosti	da
Površina	vruće pocinkano utapanjem
Prečnik rupe	11 mm
Serija proizvoda	AW 15 Series
Usaglašeno sa ROHS	da
Varijanta	Zidna i konzola nosača

Dimenzije

Dimenzija A	40 mm
Dimenzija B	110 mm
Dimenzija H	50 mm
Dužina	40 mm

Širina	110 mm
Širina	4 in
Visina	1,97 in
Visina	50 mm

CO2 otisak (Product Carbon Footprint)

CO2 otisak (GWP) od kolevke do kapije	0,3282 kg CO2e / 1 Komad
CO₂ Footprint (GWP)	0,3282 kg CO₂e
Declared Unit	Units

Declared Unit Quantity	1
Determination date of CO2 value	2025-05-14T00:00:00.000+0200

Tehnički podaci

Dijagram opterecenja Konzola tipa AW 15

Defleksija vrha konzole pri dozvoljenom opterećenju konzole
Dozvoljeno opterećenje konzole u kN bez dodatnog opterećenja
Kriva opterećenja sa dužinama konzole u mm

Svi tipovi

Svi tipovi

Tip	Širina	F u kN	Boja	Br.art.	Količina	malo pakovanje
AW 15 11 FT	110 mm	1,5 kN	cink	6420656	Komad	1 Komad
AW 15 16 FT	160 mm	1,5 kN	cink	6420664	Komad	1 Komad
AW 15 21 FT	210 mm	1,5 kN	cink	6420680	Komad	1 Komad
AW 15 31 FT	310 mm	1,5 kN	cink	6420710	Komad	1 Komad
AW 15 41 FT	410 mm	1,5 kN	cink	6420745	Komad	1 Komad
AW 15 51 FT	510 mm	1,5 kN	cink	6420788	Komad	1 Komad
AW 15 56 FT	560 mm	1,5 kN	cink	6420796	Komad	1 Komad
AW 15 61 FT	610 mm	1,5 kN	cink	6420826	Komad	1 Komad
